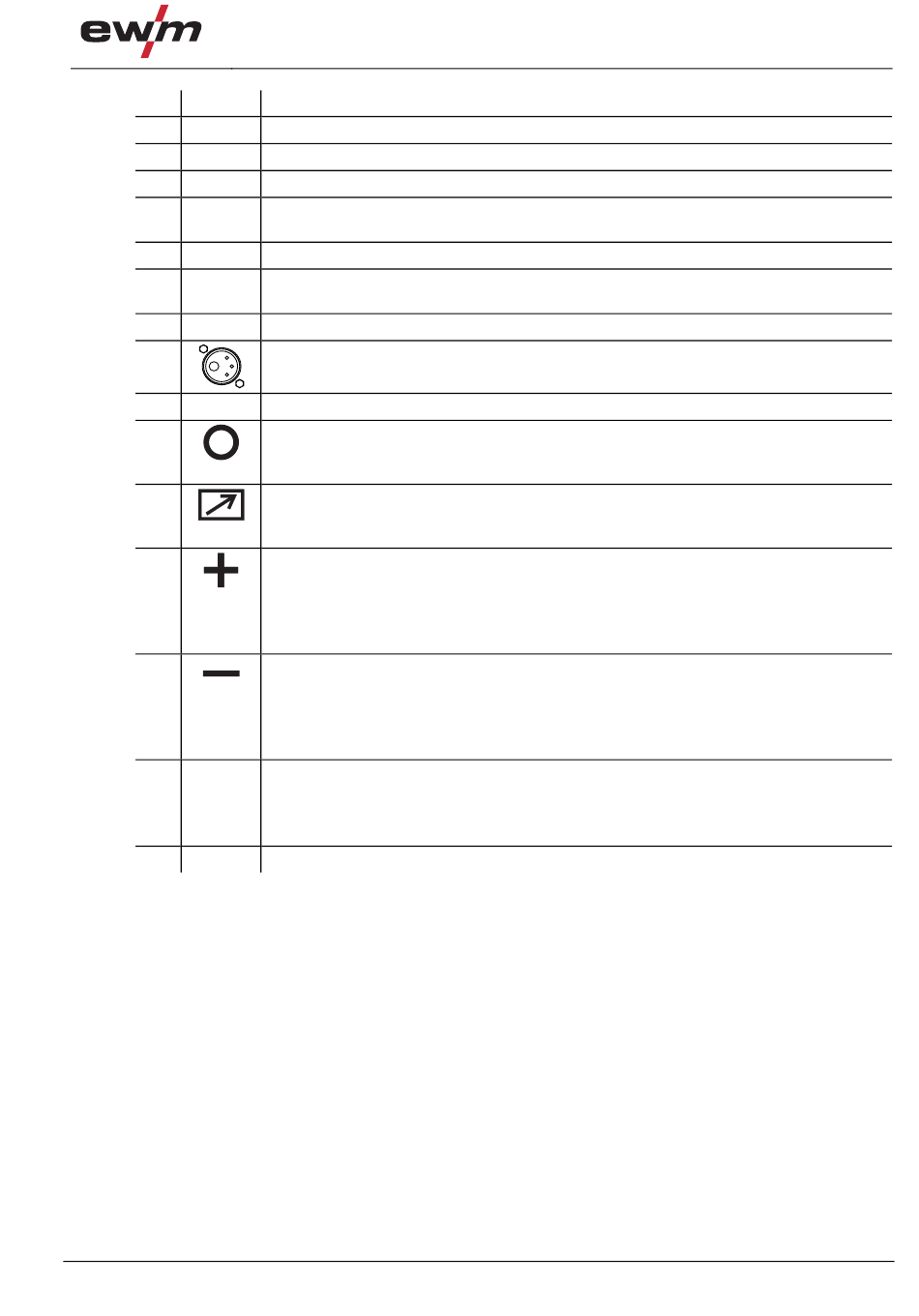

Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
099-005214-EW502
19.05.2011
Description du matériel – Aperçu rapide
0
Tige de transport
Poignée de transport
Recouvrement de l'unité d'acheminement du fil et des éléments de commande
Lunette bobine de fil
Contrôle de la réserve de fil
Fermeture à coulisse, verrouillage du couvercle de protection
Commande du poste
Voir chapitre Commande du poste – Eléments de commande
Ouverture d'entrée air de refroidissement
Raccord central de la torche de soudage (Euro)
Courant de soudage, gaz protecteur et torche de soudage intégrés
Pieds du poste
Prise Park, fiche de choix de polarité
Support de la fiche de choix de polarité en mode avec électrode manuelle ou lors du
transport.
Prise de raccordement 19 broches (analogique)
Pour le raccordement de composants accessoires analogiques (commande à distance,
ligne de commande, torche de soudage, etc.)
Prise de raccordement, courant de soudage « + »
•
Soudage MIG/MAG :
•
Soudage fil fourré MIG/MAG :
•
Soudage à l'électrode enrobée :
Prise de raccordement, courant de soudage « - »
•
Soudage MIG/MAG :
•
Soudage fil fourré MIG/MAG :
•
Soudage à l'électrode enrobée :
Câble de courant de soudage, sélection de la polarité
Courant de soudage pour raccord central/torche, possibilité de sélection de la polarité.
•
MIG/MAG : Prise de raccordement du courant de soudage « + »
•
Fil fourré à autoprotection
Volet de protection (voir chapitre « Volet de protection »)
connexion de courant de soudage pour torche
de soudage
raccord de pièce
raccord de pièce
raccord de pièce
connexion de courant de soudage pour torche
de soudage
raccord de porte-électrodes
Taurus 335 Basic S
17
