Structure et fonctionnement
Procédé de soudage MIG/MAG
5.7.1.1
Soudage standard MIG/MAG
1
Pos. Symbole Description
1
2
3
4
5
6
7
•
Introduire la fiche centrale du poste de soudage dans la prise centrale et visser avec un écrou
d'accouplement.
•
Insérer la fiche du câble de masse dans la prise de raccordement courant de soudage « - » et
verrouiller.
•
Insérer le câble de courant de soudage avec la sélection de polarité dans la prise de raccordement
« + » et verrouiller.
Si applicable :
Uniquement pour la torche MIG/MAG avec fonctions spéciales (câble de commande
supplémentaire) :
•
Brancher la prise du câble de commande de la torche dans la prise de raccordement 19 broches et
verrouiller.
28
2
0
Torche de soudage
Faisceau de torche de soudage
Raccord central de la torche de soudage (Euro)
Courant de soudage, gaz protecteur et torche de soudage intégrés
Prise de raccordement 19 broches (analogique)
Raccordement du câble de commande de la torche de soudage
Câble de courant de soudage, choix de la polarité
Courant de soudage de la connexion centrale/torche. Permet de choisir la polarité lors
du soudage MIG/MAG
•
Applications standard :
Prise de raccordement courant de soudage « - »
•
Soudage MIG/MAG :
Pièce
6
3
4

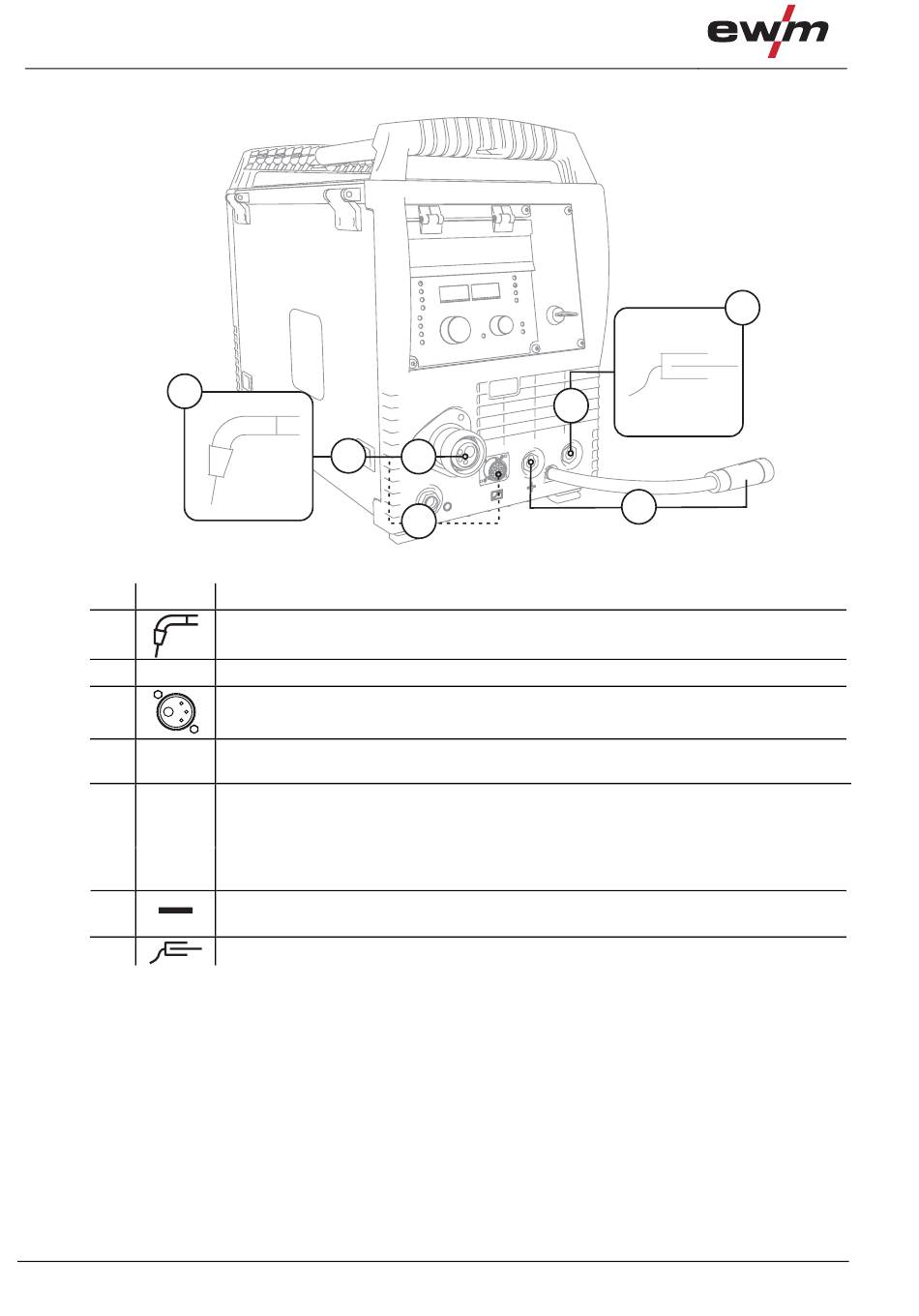

Illustration 5-4
Connexion prise de raccordement courant de
soudage « + »
Raccordement de la pièce
7
5
099-005214-EW502
19.05.2011
