Structure et fonctionnement
Procédé de soudage MIG/MAG
•

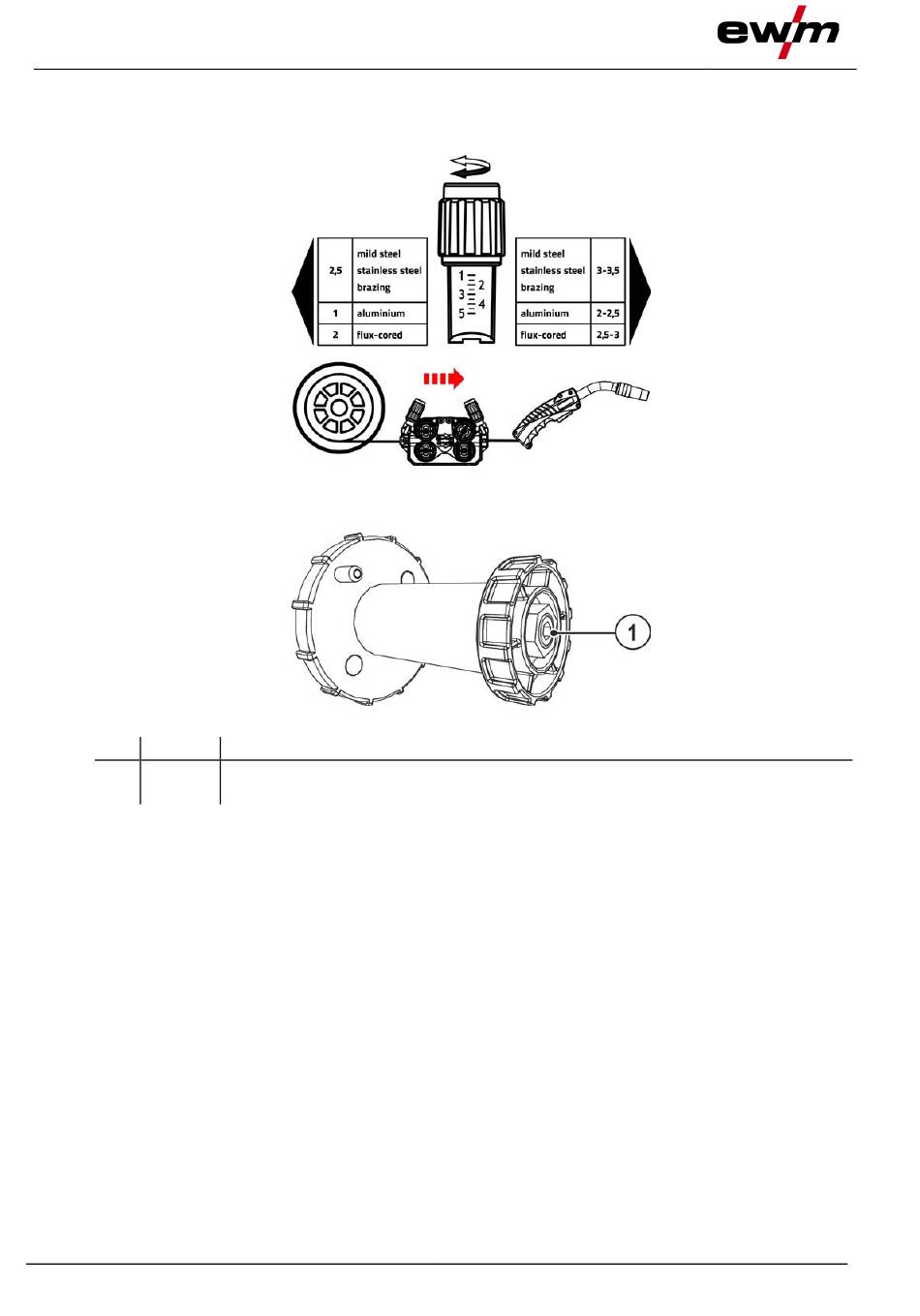

La force de pression doit être réglée au niveau des écrous de réglage de l'unité de pression et ce, in-
dépendamment pour chaque côté (entrée/sortie de fil) en fonction du métal d'apport utilisé. Un tableau
des valeurs de réglage figure sur une étiquette placée à proximité de l'entraînement du fil :
5.2.2.4
Réglage du frein de bobine
Pos. Symbole Description
1
•
Serrer la vis hexagonale (8 mm) dans le sens horaire pour augmenter le freinage.
Serrez le frein de la bobine jusqu'à l'arrêt du moteur du dérouleur mais sans bloquer le
fonctionnement !
5.2.3
Définition des travaux de soudage MIG/MAG
Cette série de postes se distingue par une utilisation particulièrement simple et par une vaste gamme de
fonctions.
•
JOB (travaux de soudage se composant d'un procédé de soudage, d'un type de matériau, d'un dia-
mètre de fil et d'un type de gaz protecteur) prédéfinis pour tous les travaux de soudage.
•
Sélection facile des JOB dans une liste de JOB prédéfinis (autocollant sur le poste).
•
Les paramètres de processus nécessaires sont calculés par le système sur la base d'un point de
travail donné (commande monobouton de l'encodeur de vitesse de fil).
•
Possibilité également d'une définition conventionnelle des travaux de soudage par le biais des pa-
ramètres de vitesse du fil et de tension de soudage.
La définition des travaux de soudage présentée ci-dessous s'applique à la définition des travaux
de soudage MIG/MAG et au fil fourré !
Attention au signal lumineux de présélection de polarité !
Selon le JOB/procédé de soudage sélectionné, vous pouvez être amené à modifier la polarité du
courant de soudage.
•
Au besoin, permutez la fiche de choix de polarité.
34
0
Vis hexagonale
Fixation du support de bobine de fil et réglage du frein de bobine
Illustration 5-14
Illustration 5-15
099-005548-EW502
7.12.2020
