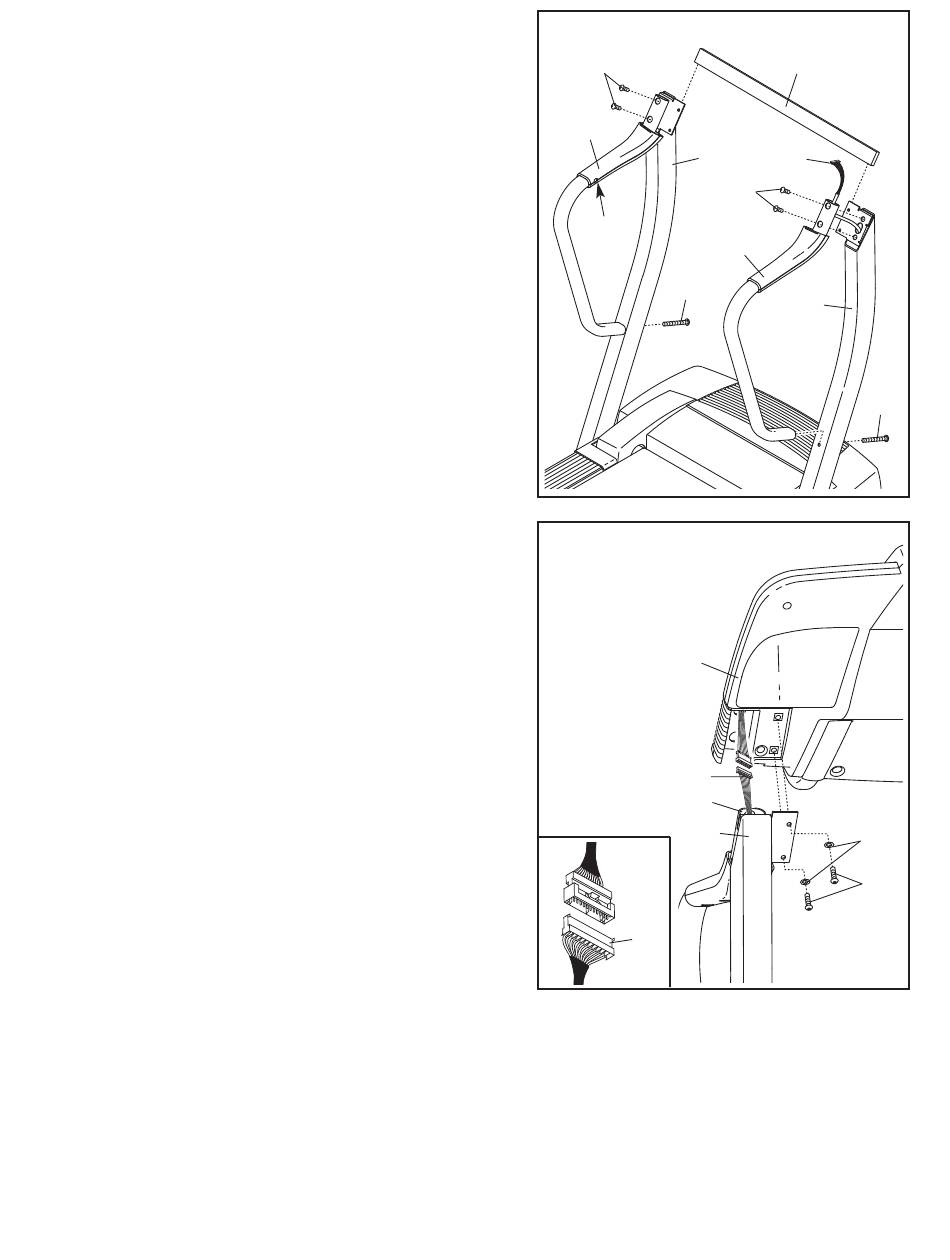

2. Retirez les attaches des fils et la cale en bois des
Montants (109).
Identifiez la rampe gauche, dans laquelle est percé un
trou à l'endroit indiqué, et la rampe droite. Tenez la
rampe droite près du Montant (109) droit puis insérez le
Groupement de Fils (83) dans le grand trou sur la rampe
droite pour le faire ressortir par l'extrémité supérieure,
comme illustré.
Placez ensuite la rampe droite contre le Montant (109)
droit. Serrez un Boulon de 4" (112) de trois à quatre tours
dans le Montant droit et la partie inférieure de la rampe
droite. Serrez deux Boulons de 5/16" x 1" (122) dans la
partie supérieure de la rampe droite et le Montant droit.
Faites attention de ne pas faire tomber les Boulons
dans la rampe. Si nécessaire, soulevez ou baissez la
rampe pour visser les Boulons de 5/16" x 1" sur le
Montant droit. Serrez fermement les trois Boulons.
Attachez la rampe gauche comme décrit ci-dessus.
Remarque : il n'y a pas de groupement de fils dans le
Montant (109) gauche.
3. Avec l'aide d'une deuxième personne, placez l'assem-
blage de la console près du Montant (109) droit et du
Montant gauche (non-illustré).
Branchez le Groupement de Fils (83) sur le groupement
de fils sur l'assemblage de la console. Faites bien atten-
tion de brancher les prises correctement (voir sché-
mas en encadré) ; les prises devraient glisser facile-
ment les unes dans les autres et s'enclencher. Si les
prises ne glissent pas facilement l'une dans l'autre et ne
s'enclenchent pas, tournez une prise et essayez à nou-
veau. SI LES PRISES NE SONT PAS BRANCHÉES
CORRECTEMENT, LA CONSOLE PEUT ETRE ENDOM-
MAGÉE QUAND LE COURANT EST ALLUMÉ. Enfilez
l'excès du groupement de fils à nouvea dans la rampe
droite.
Placez l'assemblage de la console sur le Montant (109)
droit et le Montant Gauche (non-illustré). Vissez deux
Boulons de 1/4" x 1" (71) avec des Rondelles Étoilées de
1/4" (92) de chaque côté de l'assemblage de la console.
Après avoir vissé les quatre Boulons de quelques
tours, serrez-les tous.
2
122
Rampe
Gauche
Trou
3
Assemblage
de la Console
Rampe Droite
83
7
Cale
109
83
122
Rampe
Droite
112
109
83
109
112
92
71
