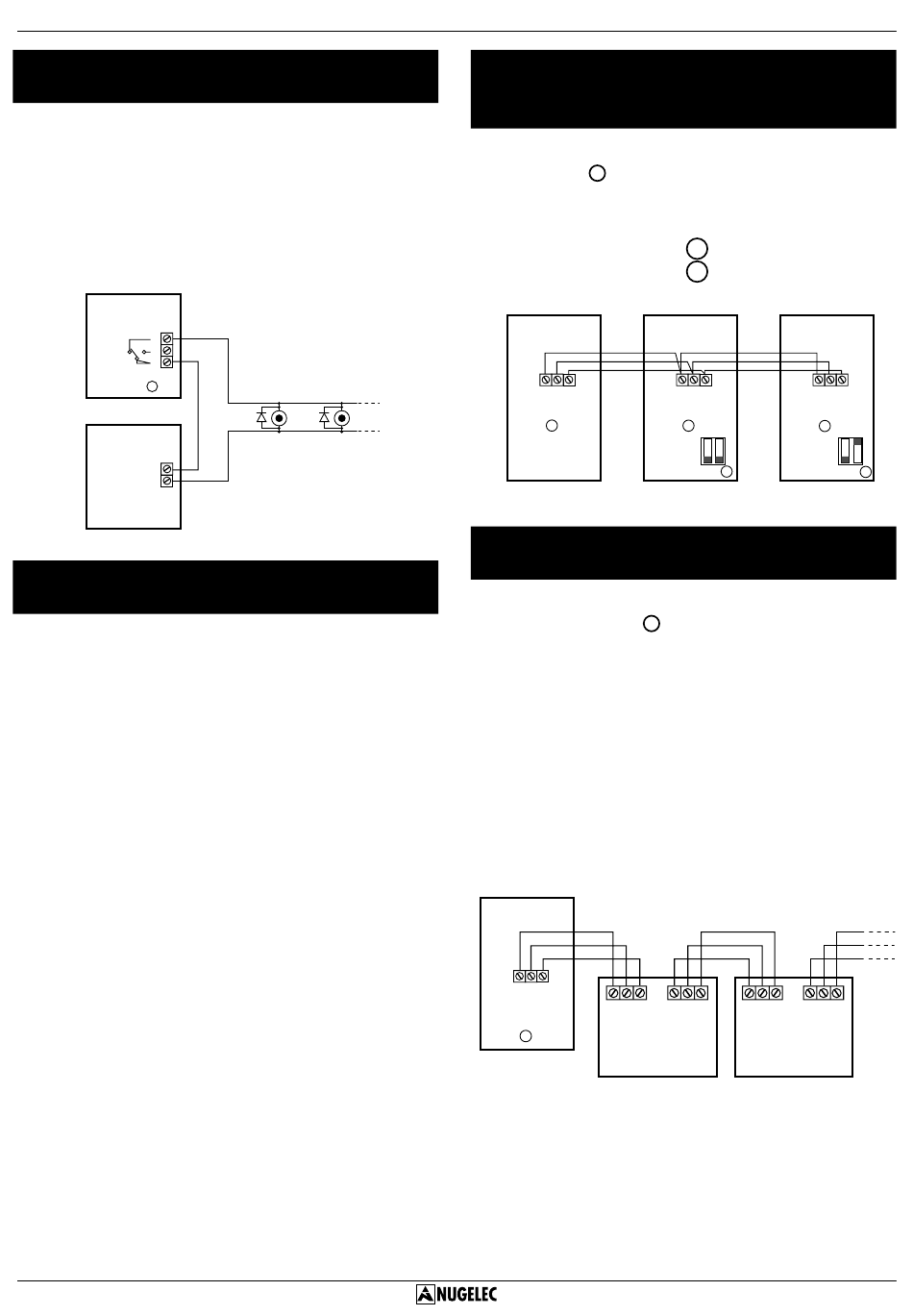

3.9 Raccordement d'éléments sur les
contacts des relais
IMPORTANT : Si des éléments selfiques (ventouses, électro-
aimants, etc...) sont raccordés sur le contact de relais,
il est impératif de monter une diode de protection de
type 1N4002 ou équivalent par élément.
Ce contact bascule dès qu'une des entrées techniques passe en
défaut.
Contact 1A / 30 Vcc.
Exemple de raccordement d'une ventouse avec diode de protection :
Tableau SAT
O
F
C
Bornier 4
Alimentation 24 Vcc
+

3.10 Installation des cartes embrochables

5 relais
Les cartes à relais se montent dans le tableau d'alarmes
techniques SAT 5 ou 10 directions et dans l'extension
10 directions.
Chaque carte est équipée de 5 relais, contact OF 1 A / 30 V.
Une entrée technique passant en défaut permanent commande
le relais qui lui est propre.
- La carte embrochée sur le connecteur 7a permet de gérer les
contacts des relais correspondants aux entrées techniques
E1 à E5.
- La carte embrochée sur le connecteur 7b permet de gérer les
contacts des relais correspondants aux entrées techniques
E6 à E10.
ATTENTION : ne pas embrocher ou débrocher les cartes à
relais quand le produit est sous tension (secteur
ou batterie).
+
+
Diode
Diode
1N4002
1N4002
3.11 Raccordement d'un ou deux boîtiers
d'extension SAT sur le tableau
principal
Liaison :
- Le raccordement d'un ou deux boîtiers d'extensions est réalisé
sur les borniers
par câble cuivre 1,5 mm
3
- Longueur maximum de la liaison : 400 m.
- Nombre maximum de boîtiers d'extension : 2.
Configuration des boîtiers d'extension :
- Boîtier d'extension n°1 : switch
- Boîtier d'extension n°2 : switch
Tableau SAT
boîtier principal
1–
2
3+
Report
extension
Bornier 3
3.12 Raccordement du boîtier de synthèse et
tableau de report
Liaison :
- Le raccordement du boîtier de synthèse et tableau de report
est réalisé sur le bornier
3
9/10 ème .
- Longueur maximum de la liaison : 1000 m
Boîtier de synthèse, tableau de report :
- Le boîtier de synthèse et le tableau de report doivent être
configurés. Se reporter à leur notice d'utilisation avant
d'effectuer toute mise sous tension.
- Il est possible de raccorder à la fois des boîtiers de synthèse
et des tableaux de report sur le même tableau d'alarmes
technique SAT. Le nombre maximum des organes connectés
(boîtiers de synthèse et tableaux de report cumulés) ne peut
être supérieur à 4.
Tableau SAT
boîtier principal
1–
2
3+
Report
1 2
3
extension
Entrée
Bornier 3
Boîtier de synthèse
Tableau de report
ZNO1018700E - 12/2005
3 conducteurs.
2
OFF, OFF.
13
OFF, ON.
13
Tableau SAT
Tableau SAT
boîtier d'extension n1
boîtier d'extension n2
1–
2
3+
1–
Report
Report
extension
extension
Bornier 3
Bornier 3
ON
OFF
OFF
switch 13
par câble 2 paires 8/10 ème ou
1 2
3
1 2
3
1 2
Sortie
Entrée
Sortie
Boîtier de synthèse
Tableau de report
2
3+
ON
switch 13
3
5
5
