ZNO1018700E - 12/2005
1
INTRODUCTION
1.1 Généralités
Le tableau d'alarmes techniques SAT permet la détection et la
signalisation des anomalies ou défaillances techniques d'une
installation de type : ascenseur, monte-charge, ventilations
mécaniques, chaufferies, surpresseurs, moteurs électriques,
machines industrielles, etc ...
Les tableaux d'alarmes techniques SAT s'utilisent
principalement dans les secteurs suivants :
- bâtiments tertiaires, logements
- hôpitaux, cliniques
- centres administratifs
- hôtels
- centres commerciaux
La gamme des alarmes techniques SAT est composée de :
- tableau alarmes techniques SAT 5 directions
- tableau alarmes techniques SAT 10 directions
- boîtier extension alarmes techniques SAT 10 directions
- carte embrochable 5 relais s'intégrant dans les tableaux ou les
extensions.
1.2 Composition du système
Le tableau d'alarmes techniques SAT permet de gérer soit :
- de 5 à 10 entrées techniques (suivant les modèles) à
émission ou à manque de tension.
- 1 contact de report général.
- 1 contact de report de défaut pour chaque entrée technique
répartie sur 1 à 2 cartes à relais embrochée dans le tableau
d'alarmes techniques (configurable en mode acquit manuel
ou acquit automatique - voir définitions § 5.4).
- jusqu'à 4 boîtiers de synthèse et tableaux de report à leds
ou à afficheur.
- 1 boîtier de renvoi filaire par tableau technique.
- 2 boîtiers d'extension SAT 10 directions.
2
ENCOMBREMENT, FIXATION
2.1 conseil d'installation
Dans le cadre de la compatibilité électromagnétique, il est
conseillé de fixer le tableau SAT sur un mur intérieur du bâtiment.
2.2 dimensions
Dimension du tableau SAT et du boîtier d'extension :
Boîtier saillie de dimensions extérieures :
Hauteur : 204 mm
Largeur : 204 mm
Profondeur : 65 mm

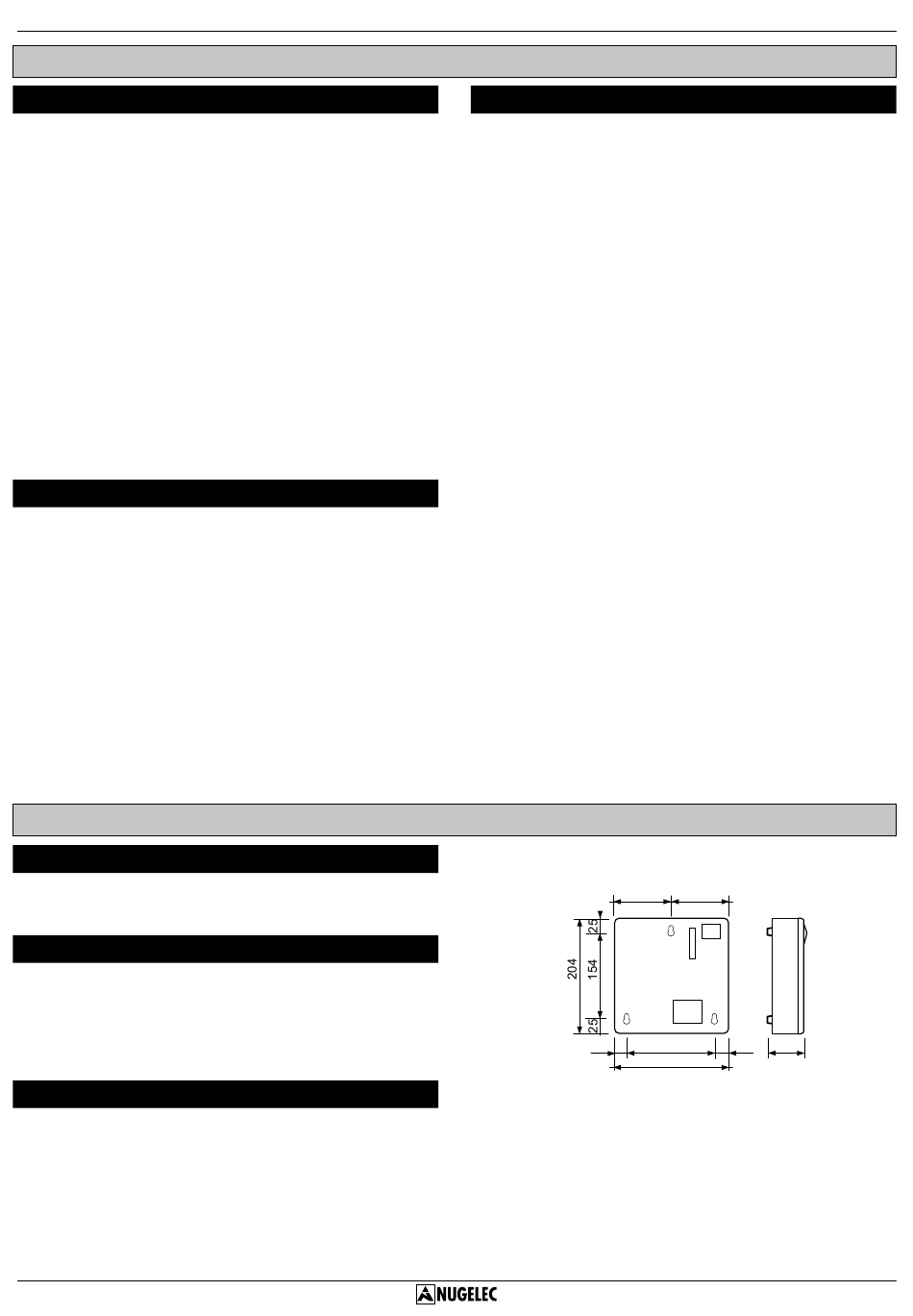

2.3 fixation
- Fixation en saillie avec fixation par vis
(voir schéma ci-contre).
2
2
1.3 Description
Le tableau d'alarmes techniques SAT est constitué :
- 1 carte électronique.
- 1 batterie 12 Vcc - 2,1 Ah.
- 1 transformateur 230 V~.
- 1 borne munie d'un fusible 0,2 A rapide pour le
branchement secteur.
La carte électronique se compose de :
- 1 voyant vert (sous tension) selon les modèles.
- 5 ou 10 voyants rouges (alarme technique).
- 1 touche acquittement, réarmement, validation.
- 1 touche test lampes et signaux sonores, sélection.
- 1 touche programmation.
- 10 bornes d'entrées techniques (E1 à E10) selon les
modèles.
- 2 bornes de boîtier de renvoi filaire (AK, +, RA, S).
- 2 bornes de boîtier extension 10 directions et de boîtiers de
synthèse et tableau de report.
- 1 borne contact de report OF - 1A / 30 Vcc.
- 2 connecteurs recevant les cartes à relais.
102
20
102
164
20
65
204
