INSTALLATION, RACCORDEMENT
3.1 Conseils d'installation
Dans le cadre de la compatibilité électromagnétique, il est
conseillé de relier les chemins de câble à la terre du bâtiment.

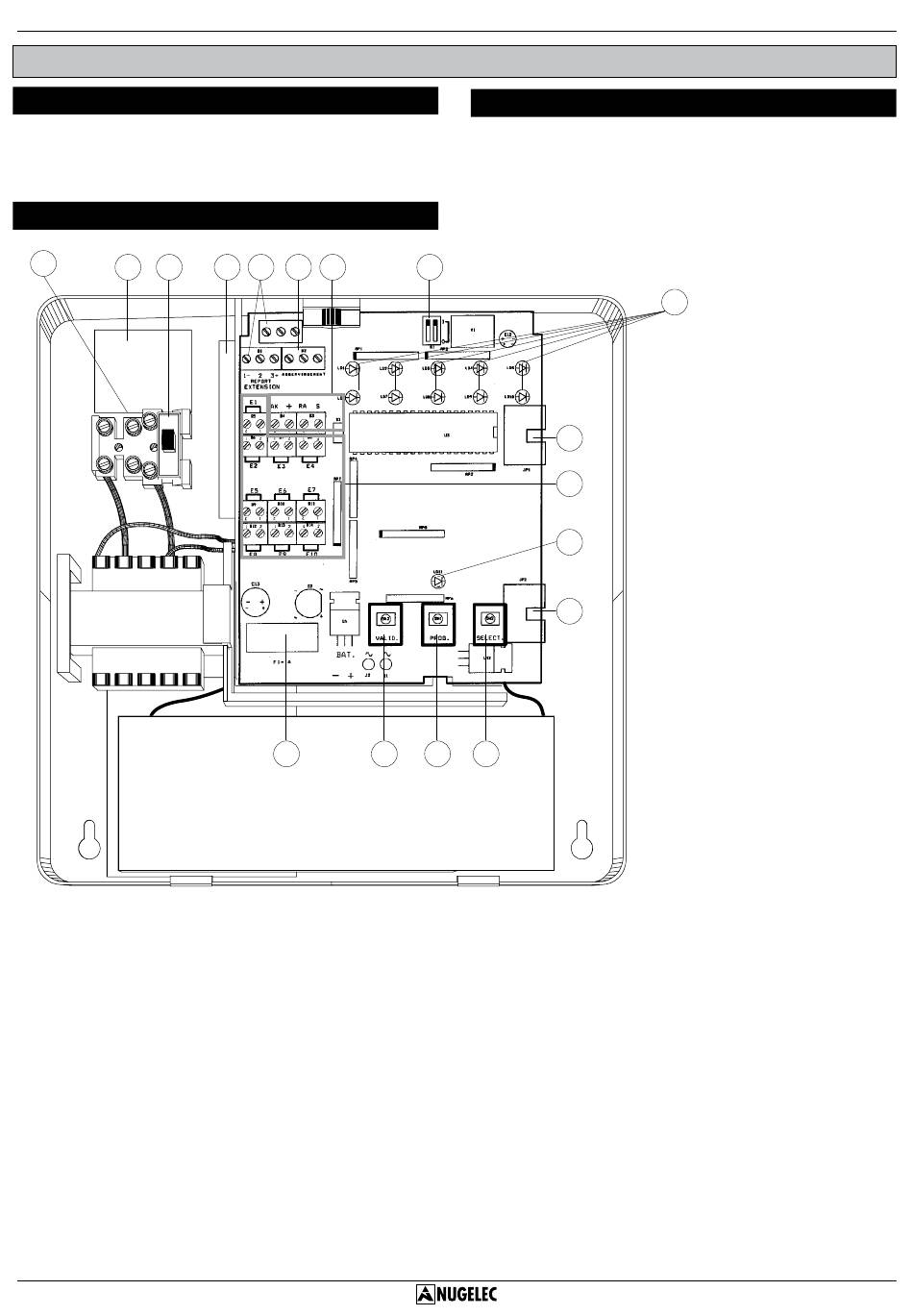

3.3 Bornier de raccordement du tableau SAT
1
15
2
3.3.1. description des borniers de raccordement
1 - Bornier de raccordement de l'alimentation secteur.
2 - Fusible secteur (0,2 A rapide).
3 - Borniers de raccordement du boîtier d'extension SAT et des
boîtier de synthèse et tableau de report.
4 - Borniers de contact de report 1A / 30 Vcc.
5 - Borniers de raccordement des boîtiers de renvoi filaire.
6 - Borniers de raccordement des contact de défauts.
7a - Connecteurs des cartes à relais embrochables permettant
de gérer un contact de report d'alarme des entrées
techniques E1 à E5.
7b - Connecteurs des cartes à relais embrochables permettant
de gérer un contact de report d'alarme des entrées
techniques E6 à E10.
8 - Fusible batterie F1 (1A rapide).
9 - Touche acquittement, réarmement, validation.
10 - Touche de programmation.
11 - Touche test lampes et signaux sonores, sélection.
12 - Voyant sous tension.
16
3
4
5
C
F
O
8
9
3.2 Principe de raccordement
Le raccordement minimum à réaliser est le suivant :
- alimentation secteur 230 V - 50 / 60 Hz.
- batteries 12 V - 2,1 Ah.
- contacts de défauts sur les entrées techniques.
13
7a
6
12
7b
10
11
13 - Switch de sélection des boîtiers d'extensions SAT.
14 - Voyants alarmes.
15 - Passage des câbles secteur 230 V~.
16 - Passage des câbles TBTS.
Nota : Description des borniers du modèle le plus complet.
ZNO1018700E - 12/2005
