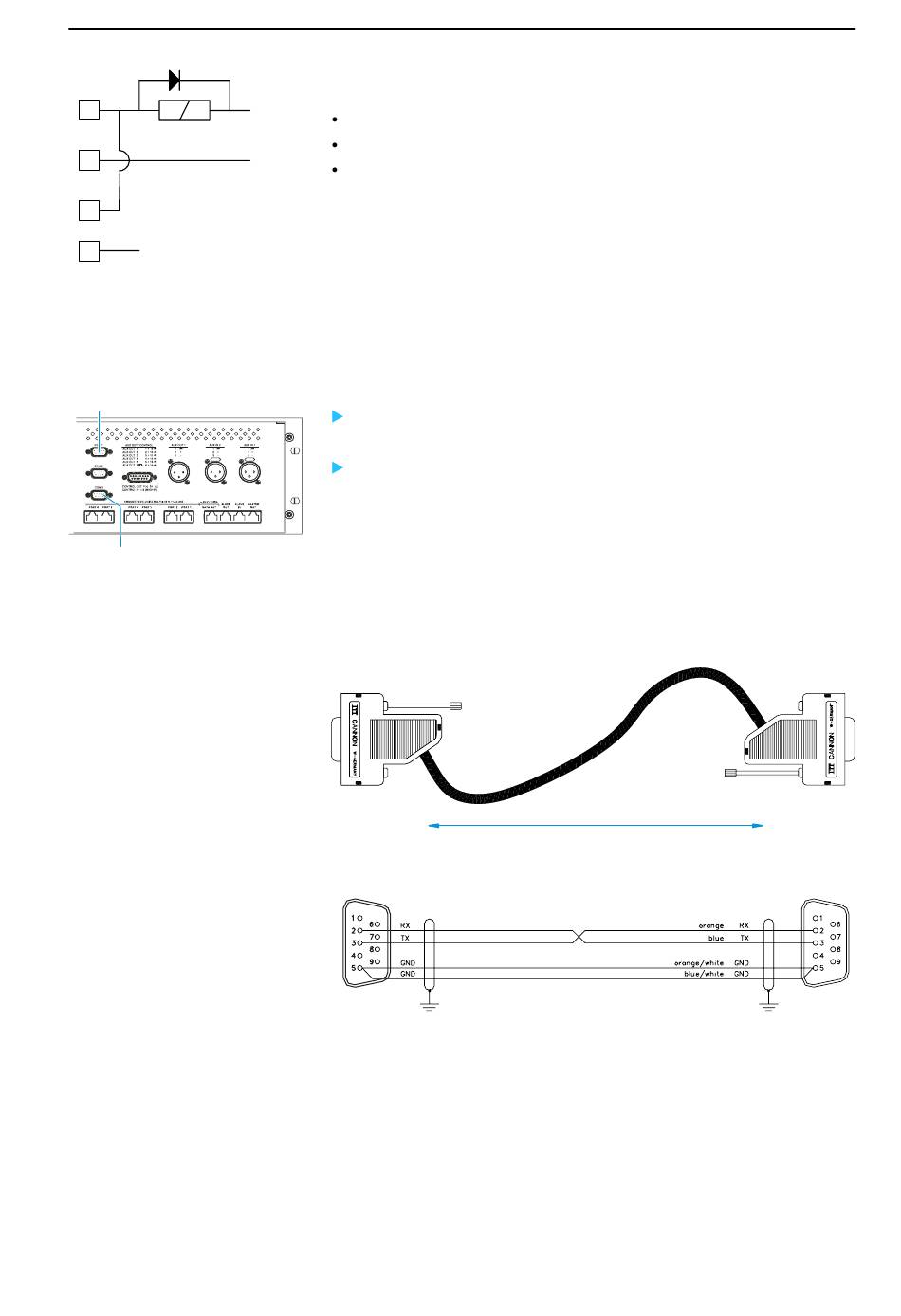

Monter le système SDC 8200
1
2
3
4
·
62
Si vous raccordez des charges à courant continu, comme par ex. une bobine
relais, assurez-vous de ne pas dépasser les limitations suivantes !
+ V dc
Courant alternatif de déclenchement maximum : 1,8 A
Tension de déclenchement : 60 V
- V dc
Résistance d'enclenchement : 0,5 W
Raccorder un PC à l'unité centrale
Vous avez besoin d'un PC avec deux interfaces série ou de deux PC avec une
interface série.
Pour piloter le système de conférence et d'interprétariat par un ou deux PC
en utilisant le logiciel SDC 8200SYS/SDC 8200SYS-M :
Raccordez une interface série à la prise COM 3
pour piloter le système de conférence.
Raccordez l'autre interface série à la prise COM 1
pour piloter le système d'interprétariat.
Remarque !
Si vous utilisez plusieurs unités centrales, le PC doit être connecté à
l'unité centrale maîtresse.
Pour raccorder un PC à l'unité centrale, il vous faut les câbles représentés
sur l'illustration :
PC SUB-D F
Broche 1: non raccordée
Broche 2: RX réception
Broche 3: TX émission
Broche 4: non raccordée
Broche 5: GND terre
Broche 6: non raccordée
Broche 7: non raccordée
Broche 8: non raccordée
Broche 9: non raccordée
·
de l'unité centrale
³
de l'unité centrale
15 m
Broche 1: non raccordée
Broche 2: RX réception
Broche 3: TX émission
Broche 4: non raccordée
Broche 5: GND terre
Broche 6: non raccordée
Broche 7: non raccordée
Broche 8: non raccordée
Broche 9: non raccordée
PC SUB-D F
