Les trois niveaux d'extension
Suivant le nombre de participants à une conférence, on distingue trois
niveaux d'extension :
Niveau d'extension (1) : un faisceau avec jusqu'à 20 postes
Niveau d'extension (2) : une unité centrale SDC 8200 CU avec jusqu'à
120 postes ou une unité centrale SDC 8200 CU-M avec jusqu'à
50 postes
Niveau d'extension (3) : plusieurs unités centrales SDC 8200 CU inter-
connectées avec 1024 postes au maximum
Remarque !
Vous trouverez ci-après des exemples pour les trois niveaux d'exten-
sion. Les câbles système entre les postes y ont toujours la longueur
standard de "3 m". Vous pouvez toutefois utiliser sans problème
d'autres longueurs de câbles ou des câbles de longueur différente au
sein du même faisceau.
Cependant, pour être certain que tous les postes sont suffisamment ali-
mentés, veuillez observer les indications du chapitre "Définir la lon-
gueur maximale des câbles" à la page 50.

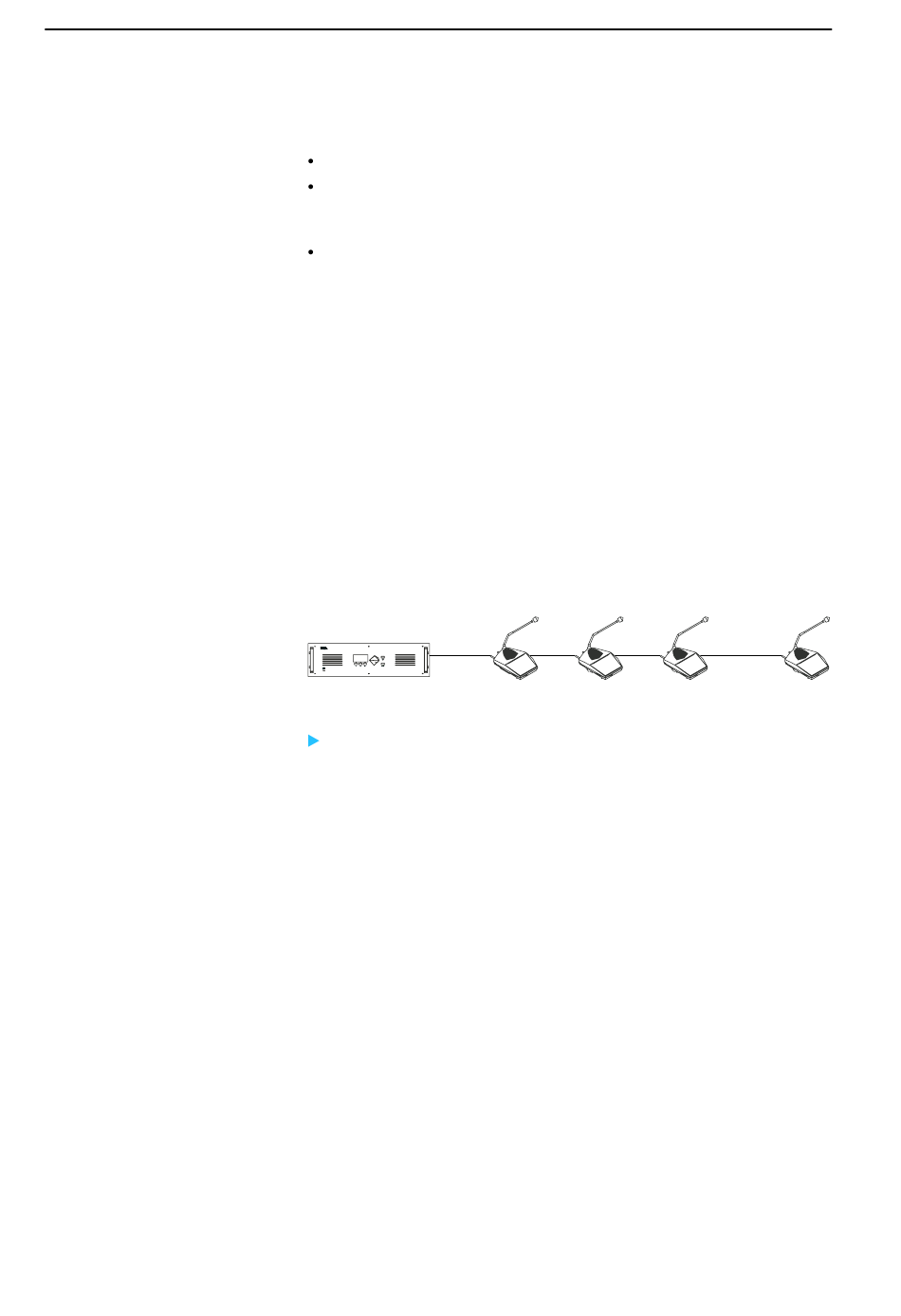

Niveau d'extension (1) : Un faisceau avec jusqu'à 20 postes
Dans le plus petit niveau d'extension, 20 postes peuvent être raccordés à
l'unité centrale.
≤ 50 m
Calculez la longueur maximale des câbles en utilisant le logiciel "Power-
calc.exe" (voir "Calculer la chute de tension dans les câbles système" à
la page 50) afin d'assurer que tous les postes d'un faisceau sont suffi-
samment alimentés en tension.
Structurer le système SDC 8200
3 m
3 m
1
2
...
20
3
47
