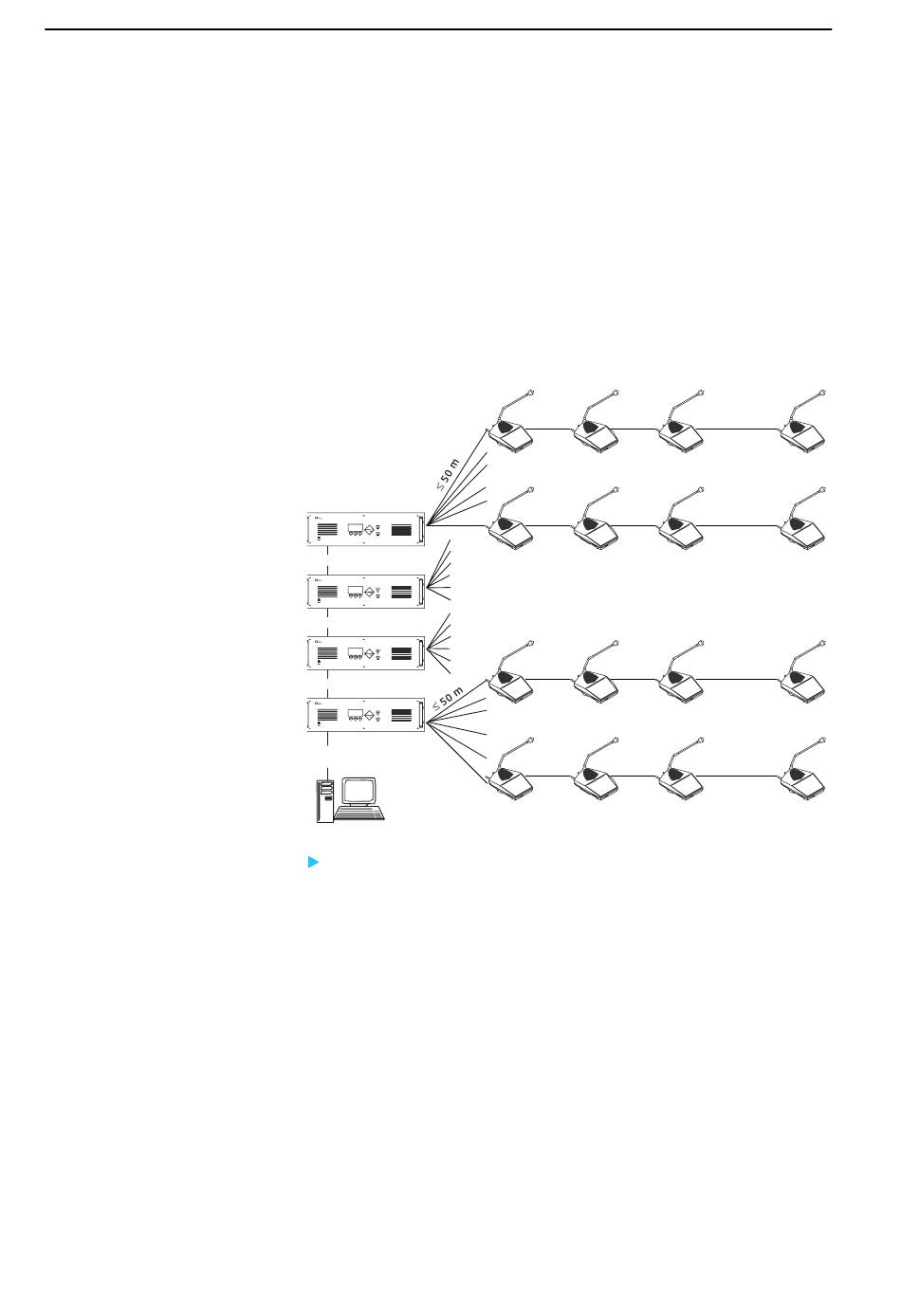

Niveau d'extension (3) : Plusieurs unités centrales SDC 8200 CU reliées
avec 1024 postes au maximum
Pour réaliser des systèmes de conférence et d'interprétariat importants
avec jusqu'à 1024 postes, 12 unités centrales peuvent être reliées. L'unité
centrale à laquelle les autres unités centrales sont raccordées devient alors
automatiquement l'unité centrale maîtresse, et les unités centrales sui-
vantes des unités centrales esclaves. Si vous désirez commander le sys-
tème de conférence et d'interprétariat par un ordinateur, vous devrez rac-
corder celui-ci à l'unité centrale maîtresse.
Pour réaliser un système de conférence avec plusieurs unités centrales, il
vous faut d'abord constituer les faisceaux de câbles puis raccorder les fais-
ceaux aux différentes unités centrales. Reliez ensuite entre elles les unités
centrales (voir "Interconnecter plusieurs unités centrales (mode maître/
esclave, uniquement avec les unités centrales SDC 8200 CU)" à la page 57).
...
...
1
...
<=10 m
...
...
...
...
2
...
<=10 m
...
...
...
...
3
<=10 m
4
RS 232
<= 10 m
Calculez la longueur maximale des câbles en utilisant le logiciel "Power-
calc.exe" (voir "Calculer la chute de tension dans les câbles système" à
la page 50) afin d'assurer que tous les postes d'un faisceau sont suffi-
samment alimentés en tension.
Les câbles système qui relient les unités centrales peuvent avoir une lon-
gueur maximale de 10 m.
Structurer le système SDC 8200
3 m
3 m
...
...
1
2
...
...
3 m
3 m
1
2
2
3 m
3 m
...
...
1
2
...
...
...
...
3 m
3 m
...
3
20
...
3
3
20
...
3
20
...
20
