Modelos Disponibles - Monogram ZDP486NDPSS Instructions D'installation

CONTENIDOS
Información de diseño

Modelos disponibles............................................................47

Requisitos de accesorios ..................................................47
Dimensiones y espacios del producto ................48-51
Herramientas y materiales requeridos .................... 52
Preparación para la instalación
Ubicaciones del suministro de energía ..............53, 54
MODELOS DISPONIBLES
Estas cocinas Monogram se encuentran
configuradas de fábrica para gas natural o para
gas LP. Solicite el modelo que se ajuste a su
situación de instalación.
Modelos a gas natural de 48":
ZDP484NG - 4 quemadores a gas, parrilla y plancha
ZDP486NR - 6 quemadores a gas y parrilla
ZDP486ND - 6 quemadores a gas y plancha
Modelos a gas LP de 48":
ZDP484LG - 4 quemadores a gas, parrilla y plancha
ZDP486LR - 6 quemadores a gas y parrilla
ZDP486LD - 6 quemadores a gas y plancha
ACCESORIOS PARA SALPICADERO
Todos los modelos requieren un espacio mínimo de 12"
respecto de una superficie combustible vertical en la parte
trasera. Si el espacio es menor a 12", toda la superficie
de la pared trasera superior y el ancho total de la cocina
deben protegerse mediante un salpicadero. El salpicadero
debe estar hecho de un material no combustible,
como metal, cerámica, ladrillo, mármol u otra piedra.
Dos accesorios disponibles para salpicadero:
• Se encuentra disponible el accesorio para salpicadero
de acero inoxidable de 12" de altura. Utilice este
salpicadero en combinación con un salpicadero
a medida no combustible construido más allá de la altura
de 12". La altura combinada del accesorio para
salpicadero y el salpicadero a medida debe alcanzar
la parte inferior de la capucha, o cuando no haya una
capucha, 48" sobre la superficie de cocina.
Información de diseño
47
Instrucciones de instalación
Paso 1, Quite el empaque ................................................55
Paso 2, Traslade la cocina al interior ..........................56
Paso 3, Instale el dispositivo anti-volcaduras ........57
Paso 4, Conecte la cocina al suministro de gas ....58
Paso 5, Conecte la electricidad......................................58
Paso 6, Coloque la cocina en su posición ................58
Paso 7, Nivele la cocina ....................................................59
Paso 8, Reemplace las puertas del horno ................59
Paso 9, Controle los quemadores ................................60
Finalice la instalación ........................................................60
Lista de control de la instalación ..................................60
Accesorios ................................................................................61
Instalación de accesorios ........................................62-64
Conversión de gas ........................................................65-67
Modelos a gas natural de 36":
ZDP366N - 6 quemadores a gas
ZDP364NR - 4 quemadores a gas y parrilla
ZDP364ND - 4 quemadores a gas y plancha
Modelos a gas LP de 36":
ZDP366L - 6 quemadores a gas
ZDP364LR - 4 quemadores a gas y parrilla
ZDP364LD - 4 quemadores a gas y plancha
Modelo a gas natural de 30":
Modelo a gas LP de 30":
• También se encuentra disponible un salpicadero con
estante de altura ajustable de 30" a 36". Este salpicadero
llena el espacio ubicado entre la parte superior
de la cocina y la parte inferior de la capucha. El estante
se encuentra ubicado de modo que las lámparas
de calor de la parte inferior de la capucha Monogram
profesional se hallen dirigidas hacia el estante.

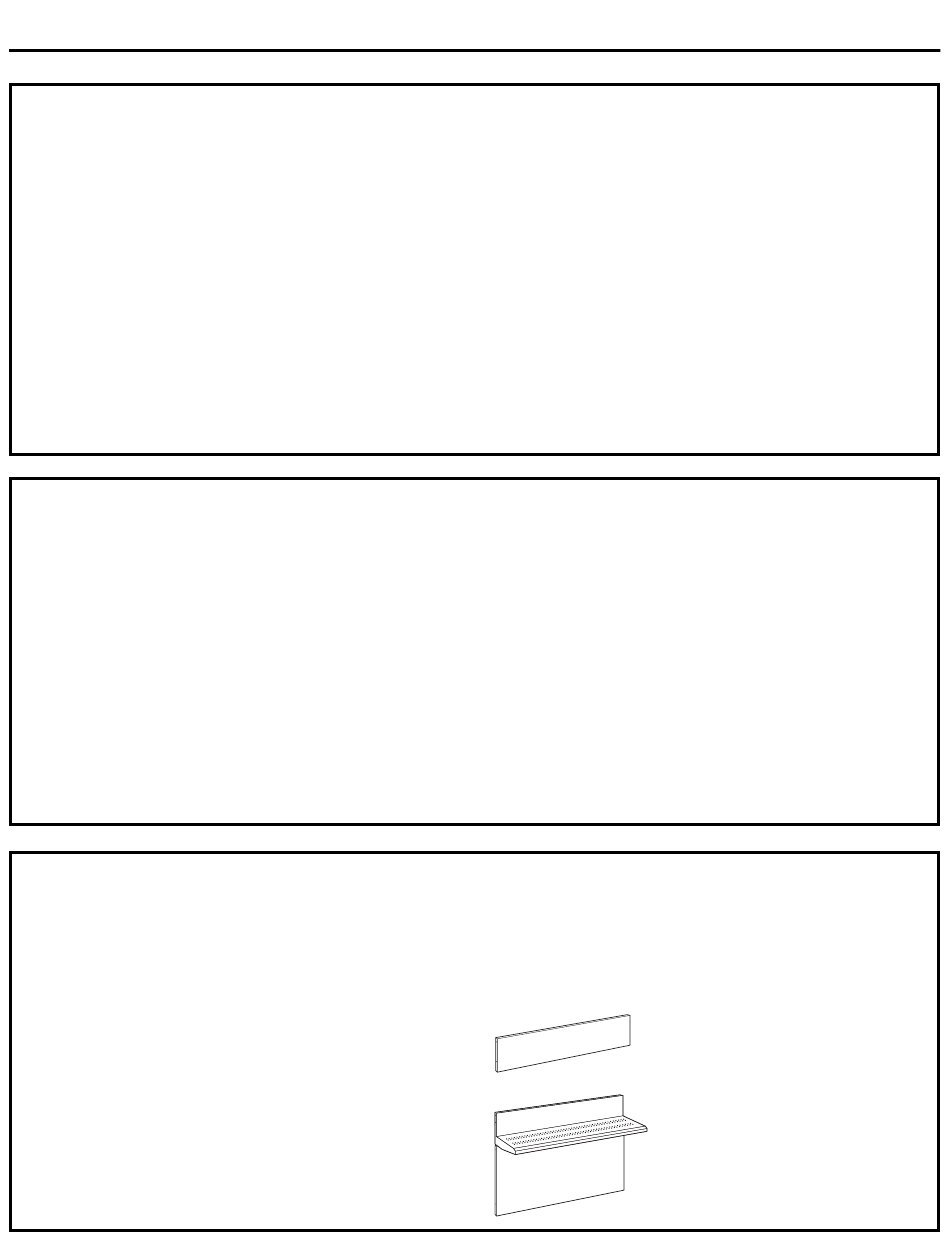

Salpicadero de 12" de altura
ZX12B48PSS, para cocinas de 48" de ancho
ZX12B36PSS, para cocinas de 36" de ancho
ZX12B30PSS, para cocinas de 30" de ancho
Salpicadero con estante de altura ajustable
de 30" a 36"
ZXADJB48PSS, para cocinas de 48" de ancho
ZXADJB36PSS, para cocinas de 36" de ancho
ZXADJB30PSS, para cocinas de 30" de ancho
ZDP304N
ZDP304L
