Sans système solaire installé :
● Raccorder le tuyau de remplissage avec clapet anti-retour
(1/2") sur le raccord « Système solaire DrainBack –
alimentation » (voir fig. 7-1, rep. 1).
● Remplir le réservoir de l'accumulateur de la ROTEX HPSU
compact jusqu'à ce que l'eau s'écoule au niveau du
raccord (fig. 7-1, rep. 23), utilisé comme trop plein de
sécurité.
● Retirer le flexible de remplissage avec clapet anti-retour
(1/2").
Avec le raccord de remplissage et de vidange de
chaudière ou bien avec le système de chauffage
solaire installé (voir aussi chapitre 6.1)
● Sans système solaire : Raccord de remplissage et de
vidange de chaudière (accessoire KFE BA,
sur le raccord de remplissage et de vidange de la ROTEX
HPSU compact (fig. 3-2 à fig. 3-5, rep. 10)
ou bien 
avec système de chauffage solaire : monter le raccord de
remplissage et de vidange de chaudière (accessoire KFE
BA, 16 52 15) sur le raccord coudé de l'
régulation et de pompe (RPS4).
● Raccorder le tuyau de remplissage avec clapet anti-retour
(1/2") sur le robinet de remplissage de vidange de
chaudière installé au préalable.
● Remplir le réservoir de l'accumulateur de la ROTEX HPSU
compact jusqu'à ce que l'eau s'écoule au niveau du
raccord (fig. 7-1, rep. 23), utilisé comme trop plein de
sécurité.
● Retirer le flexible de remplissage avec clapet anti-retour
(1/2").

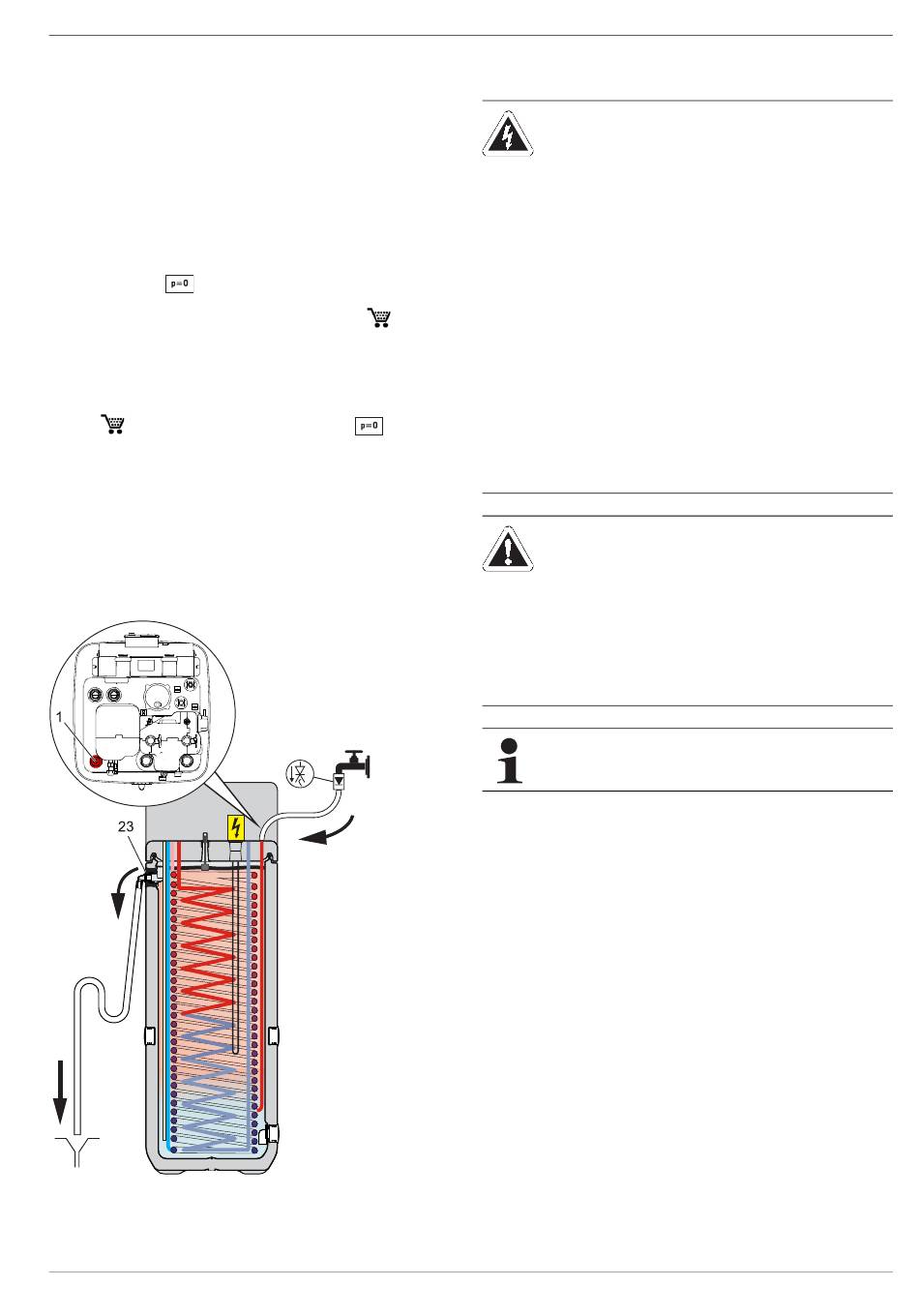

Fig. 7-1 Remplissage du ballon tampon sans système solaire
FA ROTEX HPSU compact (V5.2) • 07/2017
7.4 Remplissage normal et d'appoint de
l'installation de chauffage
DANGER !
Pendant le processus de remplissage, il
est possible que de l'eau s'écoule
d'endroits éventuellement non étanches.
Ceci peut, en cas de contact avec des
pièces conductrices d'électricité, causer
une décharge électrique.
● Avant de procéder au remplissage
16 52 15)
● Une fois le premier remplissage
unité de
AVERTISSEMENT !
La pollution de l'eau potable représente
un danger pour la santé.
● Lors du remplissage de l'installation
Respecter les indications sur le raccordement en eau et
sur la qualité de l'eau aux chap. 4.4 et 2.4.
1. Raccorder le tuyau de remplissage (fig. 7-2, rep. 1) avec
clapet de non-retour (1/2") et un manomètre externe (à fournir
par le maître d'ouvrage) au robinet de remplissage et de
vidange de chaudière (fig. 7-2, rep. 2) et le fixer avec un
collier pour l'empêcher de glisser.
2. Raccorder le flexible d'écoulement sur la vanne de purge et
le faire partir de l'appareil. Ouvrir la vanne de purge avec le
flexible raccordé, contrôler la fermeture de l'autre vanne de
purge.
3. Ouvrir le robinet d'eau (fig. 7-2, rep. 4) de la conduite
d'arrivée.
4. Ouvrir le robinet et observer le manomètre (fig. 7-2, rep. 2).
5. Remplir d'eau l'installation jusqu'à ce que la pression de
consigne de l'installation (hauteur de l'installation +2 m,
une colonne d'eau de 1 m = 0,1 bar) soit atteinte sur le
manomètre externe.
La vanne de surpression ne doit pas se déclencher !
6. Fermer la vanne de purge manuelle, dès que de l'eau sans
bulles s'écoule.
7. Fermer le robinet d'eau (fig. 7-2, rep. 4). Le robinet de
remplissage et de vidange doit rester ouvert pour pouvoir lire
la pression de l'eau sur le manomètre externe.
7 x Inspection et entretien
ROTEX HPSU compact, mettre
l'installation hors tension.
effectué, avant la mise en marche de
l'alimentation électrique pour la
ROTEX HPSU compact, vérifier que
toutes les pièces électriques et
endroits de connexion sont bien secs.
de chauffage, exclure tout reflux de
l'eau de chauffage dans la conduite
d'eau potable.
