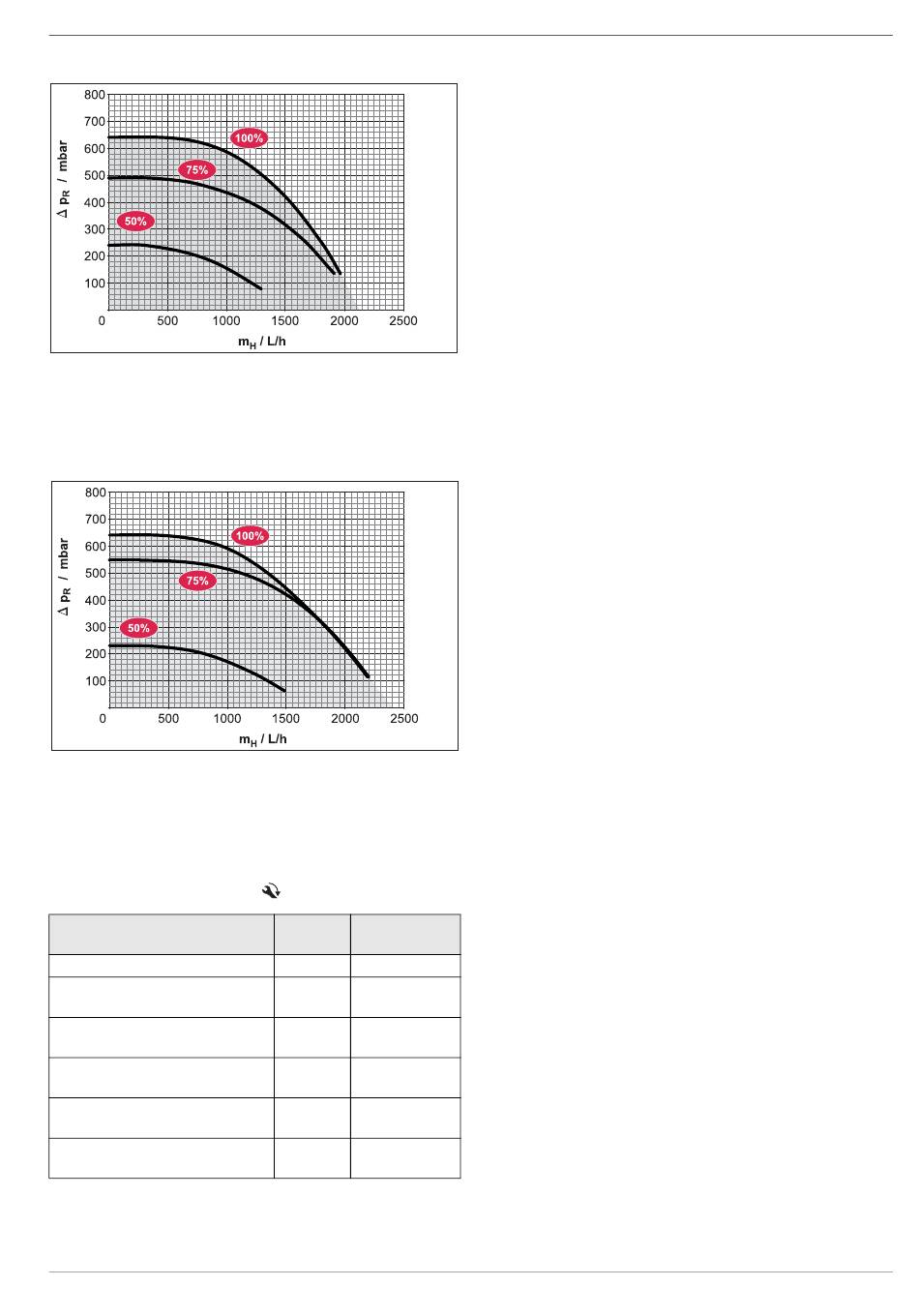

10.2.2 Caractéristiques de pompe
∆P
Hauteur de refoulement restante de la pompe de
R
recirculation interne
m
Débit de l'installation de chauffage
H
Fig. 10-6 Hauteur de refoulement restante de l'installation de chauffage
interne ROTEX HPSU compact 304/308/508 avec échangeur
thermique d'appoint de chauffage
∆P
Hauteur de refoulement restante de la pompe de
R
recirculation interne
m
Débit de l'installation de chauffage
H
Fig. 10-7 Hauteur de refoulement restante de l'installation de chauffage
interne ROTEX HPSU compact 516 avec échangeur ther-
mique d'appoint de chauffage
10.3 Couples de serrage
Composant
Sonde de température
Connexions de conduites hydrau-
liques (eau)
Raccord de conduite de gaz
(réfrigérant)
Connexions de conduite de liquide
(réfrigérant)
Connexions de conduite de liquide
(réfrigérant)
Backup-Heater
Tab. 10-4 Couples de serrage
FA ROTEX HPSU compact (V5.2) • 07/2017
Taille de
Couple de
filetage
serrage
toutes
max. 10 Nm
1"
25 à 30 Nm
5/8"
63 à 75 Nm
1/4"
15 à 17 Nm
3/8"
33 à 40 Nm
1,5"
max. 10 Nm
(à la main)
10
x
Caractéristiques techniques
