4.5.2 Position des platines de commutation

1 Boîtier de la régulation
2 Cache de la régulation

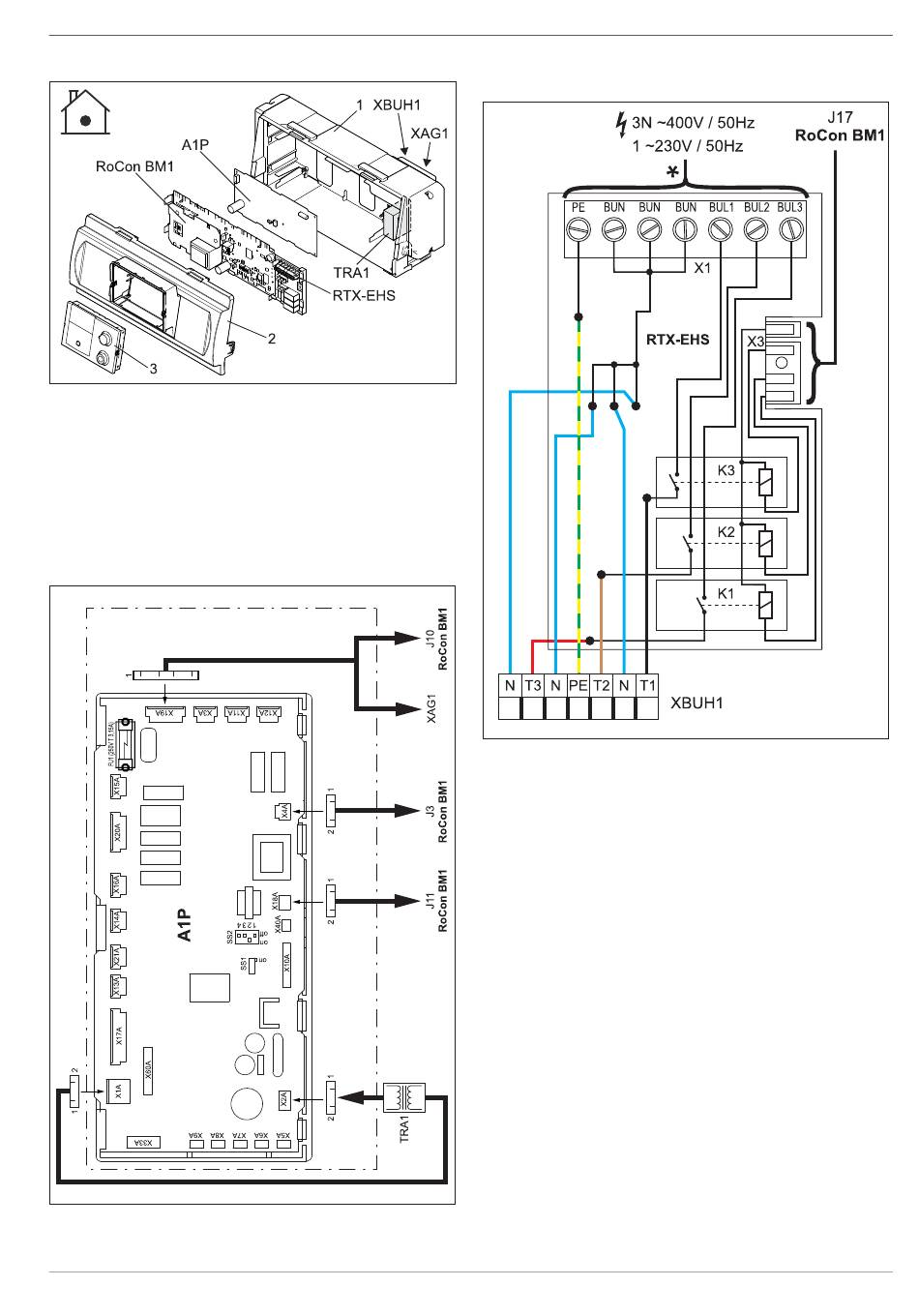

Fig. 4-17 Aperçu des platines de commutation (intérieur du boîtier)
4.5.3 Affectation des broches de la platine de
commutation A1P
Le raccordement de la platine de commutation A1P dans l'ap-
pareil est déjà terminé. Aucun autre travail de montage et de
connexion n'est nécessaire sur la platine de commutation A1P !
Fig. 4-18 Platine de commutation A1P
(réglage de base pompe à chaleur)
FA ROTEX HPSU compact (V5.2) • 07/2017
3 Système de commande de
la régulation

4 x Mise en place et installation
4.5.4 Affectation des broches de la platine de
commutation RTX EHS
Fig. 4-19 Platine de commutation RTX-EHS (Backup-Heater) - voir
section 4.5.12
29
