ATTENTION !
Si le ROTEX HPSU compact n'est pas
installée suffisamment à distance en
dessous des capteurs solaires plans
(bord supérieur du ballon plus élevé que
le bord inférieur des capteurs), le
système solaire hors pression à l'exté-
rieur ne peut pas se vider complètement.
● Installer le ROTEX HPSU compact, si
connectée à un système solaire
DrainBack, suffisamment bas par
rapport aux capteurs plans (respecter
la déclivité minimum de la conduite de
liaison solaire).
● Retirer l'emballage et l'éliminer dans le respect de l'environ-
nement.
● Retirer les caches (fig. 4-4, rep. B) sur le réservoir du ballon
et dévisser les embouts filetés (fig. 4-4, rep. F) des ouver-
tures sur lesquelles doivent être montées les poignées 
(fig. 3-2 à fig. 3-5, rep. 24).
● Visser les poignées (fig. 4-4, rep. A) dans les ouvertures
filetées libres.
FA ROTEX HPSU compact (V5.2) • 07/2017
4 x Mise en place et installation
A Poignée
B Cache

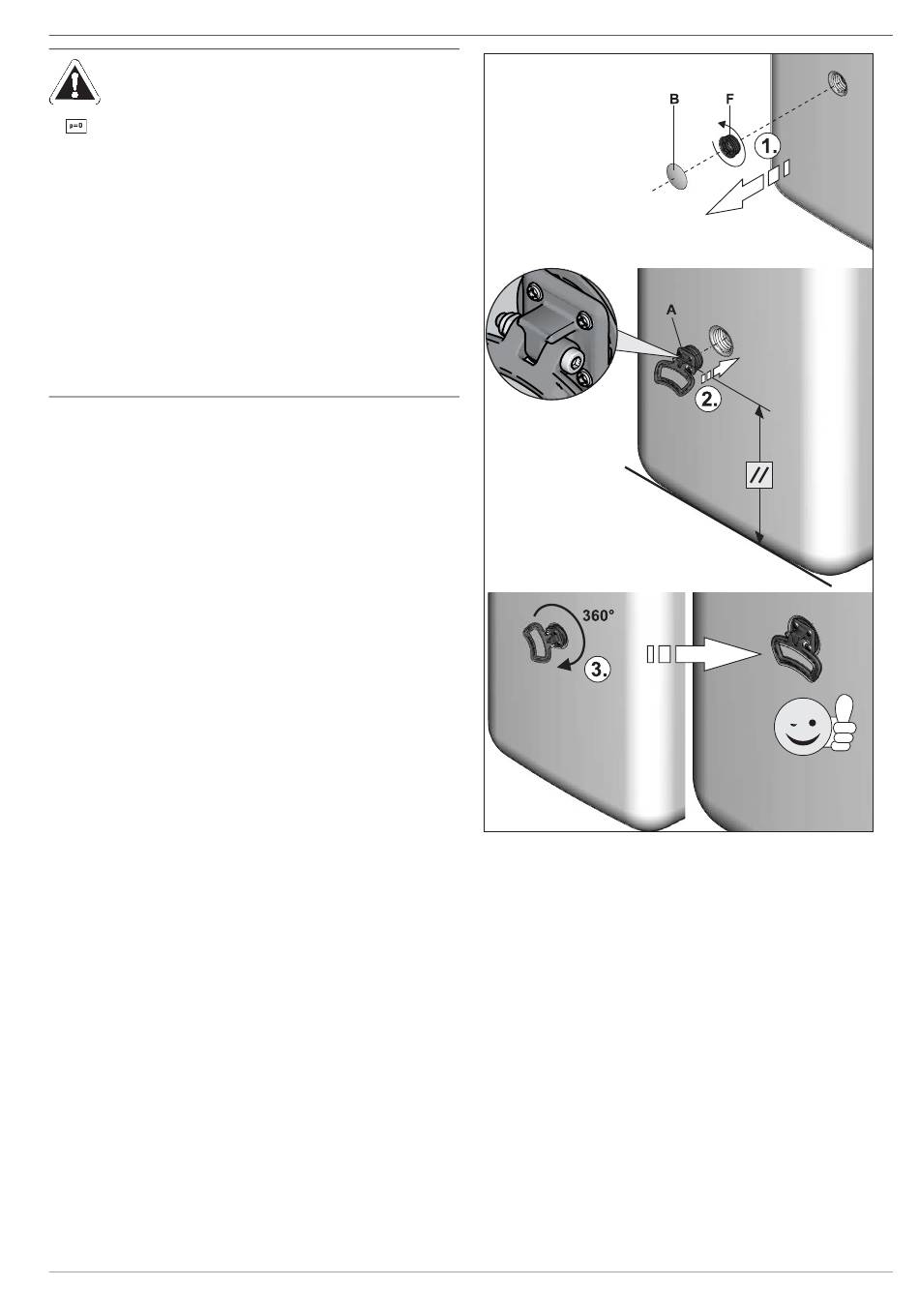

Fig. 4-4 Montage des poignées
F Embout fileté
