7 x Inspection et entretien
8. Activer l'alimentation électrique du HPSU compact.
9. Régler le commutateur rotatif sur la position du mode de
fonctionnement et sélectionner « Chauffer ».

Le ROTEX HPSU compact fonctionne en mode de chauf-
fage de l'eau après la phase de démarrage.
10. Pendant le fonctionnement en mode chauffage de l'eau,
vérifier en permanence la pression de l'eau indiquée sur le
manomètre, et faire l'appoint d'eau par le robinet de
remplissage et de vidange de chaudière (fig. 7-2, rep. 2) si
nécessaire.
11. Purger l'ensemble de l'installation de chauffage comme décrit
au chapitre 5.1.4 (ouvrir les vannes de réglage de
l'installation. Il est également possible de remplir et de rincer
simultanément le système de chauffage au sol via le
répartiteur au sol).
(voir manuel d'utilisation de la régulation)
12. Vérifier à nouveau la pression d'eau indiquée sur le
manomètre et faire l'appoint d'eau par le robinet de
remplissage et de vidange de chaudière (fig. 7-2, rep. 2) si
nécessaire.
13. Retirer le tuyau de remplissage (fig. 7-2, rep. 1) avec clapet
de non-retour du robinet de remplissage et de vidange de
chaudière (fig. 7-2, rep. 2).
56
Air Purge
Flexible de remplissage
1
Robinet KFE
2
Robinet à rotule
3
Robinet
4

Actionneur de vanne

5.1

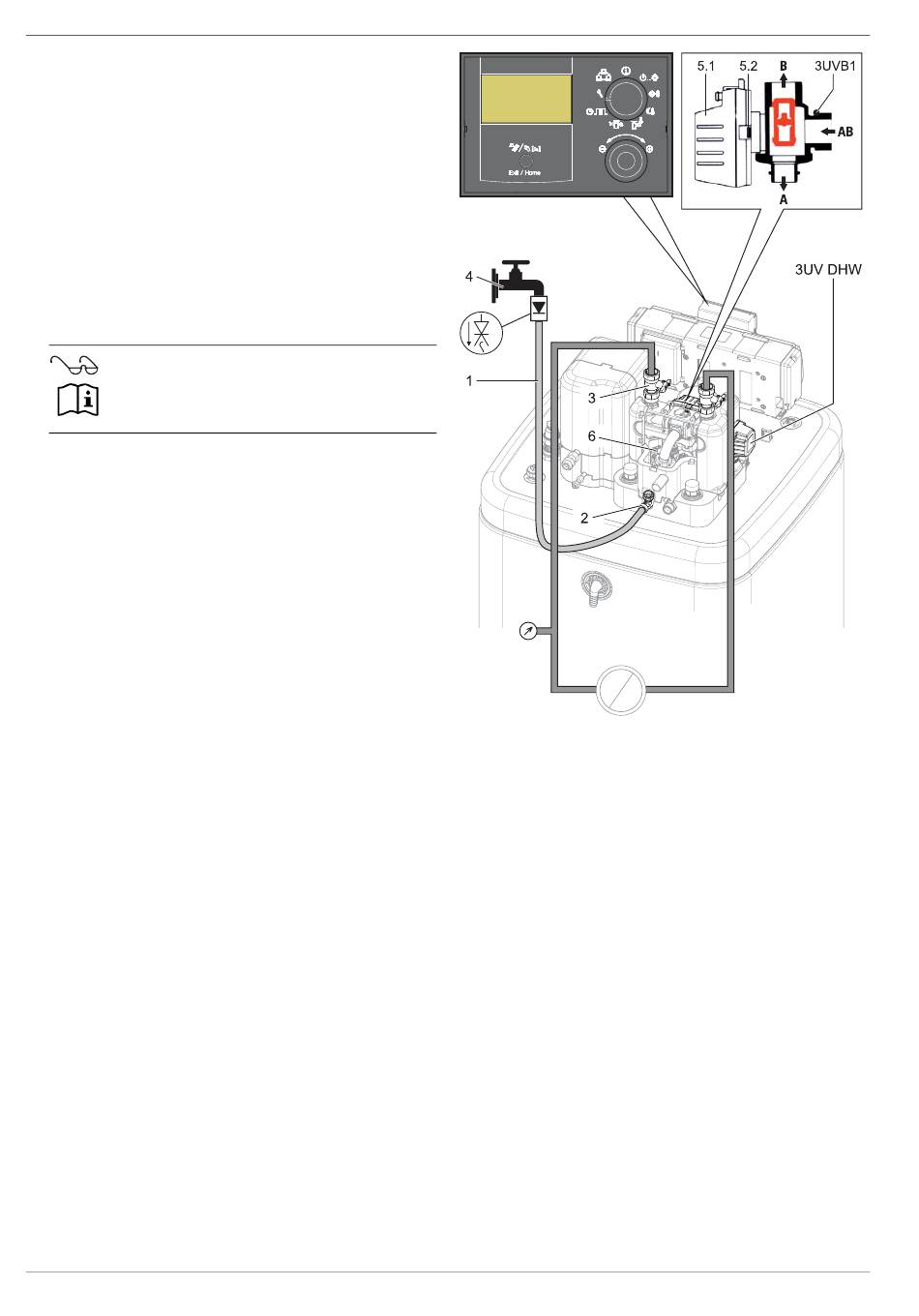

Fig. 7-2 Remplir le circuit de chauffage
FA ROTEX HPSU compact (V5.2) • 07/2017
Touche de déblocage du
5.2
dispositif d'arrêt de l'entraî-
nement
Purge automatique
6
3UVB1, 3UV DHW
Vannes d'inversion à 3 voies
