● Retirer la garniture d'isolation supérieure dans l'ordre
suivant :
– Retirer l'élément isolant latéral (fig. 4-8, rep. A) à l'hori-
zontale.
– Retirer l'élément isolant arrière (fig. 4-8, rep. B) à l'hori-
zontale.
– Retirer l'élément isolant avant (fig. 4-8, rep. C) à l'horizon-
tale.
B

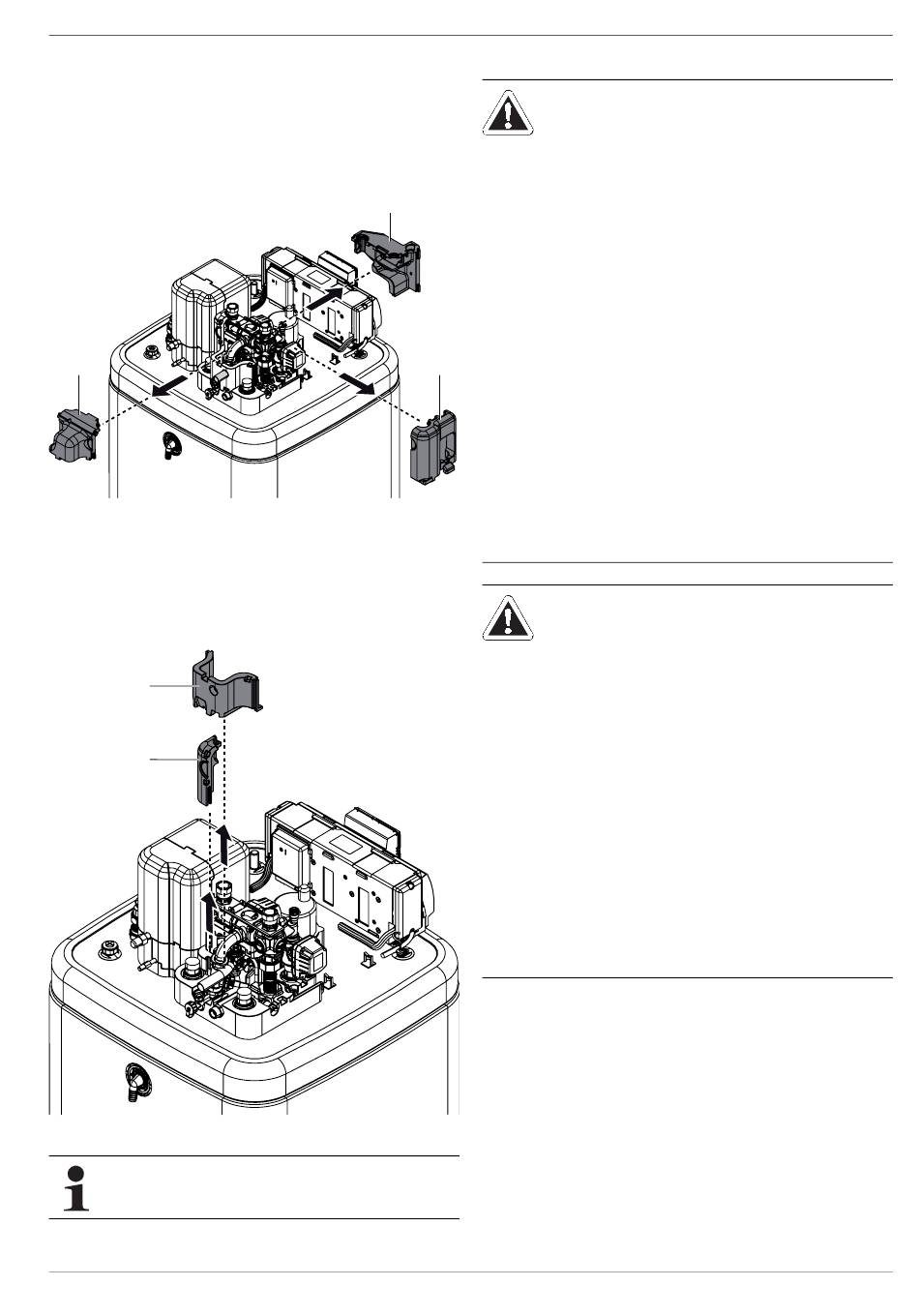

Fig. 4-8 Retrait de la garniture d'isolation supérieure
● En cas de besoin : Retirer la garniture d'isolation inférieure
dans l'ordre suivant :
– Retirer l'élément isolant latéral (fig. 4-9, rep. A) à la verti-
cale.
– Retirer l'élément isolant arrière (fig. 4-9, rep. B) à l'a verti-
cale.
B
A
Fig. 4-9 Retrait de la garniture d'isolation inférieure
Le montage de la garniture d'isolation a lieu dans
l'ordre inverse.
FA ROTEX HPSU compact (V5.2) • 07/2017
4

4.4 Raccordement en eau

ATTENTION !
Si le ROTEX HPSU compact est
branché à un système de chauffage uti-
lisant des conduites tubulaires ou des
radiateurs en acier ou des tubes de
C
chauffage de sol non étanches à la dif-
fusion, de la boue et des copeaux
peuvent pénétrer dans le ballon d'eau
chaude et entraîner des obstructions,
des surchauffes locales ou des en-
dommagements dus à la corrosion.
● Rincez les conduites d'alimentation
A
● Rincer le réseau de distribution de
● Monter le filtre anti-impuretés ou le
ATTENTION !
En cas de raccordement du ROTEX
HPSU compact à une conduite d'alimen-
tation en eau froide avec conduites tu-
bulaires en acier, des copeaux peuvent
pénétrer dans l'échangeur de chaleur à
tube annelé en acier spécial et y rester à
l'état de boue. Ceci provoque des en-
dommagements par corrosion par
contact et des fuites.
● Rincez les conduites d'alimentation
● Monter le filtre d'impuretés dans
x Mise en place et installation
avant de remplir l'échangeur
thermique.
chaleur (en cas de système de
chauffage existant).
collecteur de boues dans la conduite
de retour du chauffage (voir 2.4.5).
avant de remplir l'échangeur
thermique.
l'arrivée d'eau froide 
(voir chapitre 2.4.5).
