Le raccord X1 est une borne à vis. 
Pour les raccords X2_1/2/3, des cosses plates 6,3 x 0,8 mm
sont nécessaires.
K1/2/3
Relais pour Backup-Heater
L Phase
N Conducteur neutre
PE Conducteur de protection
RTX-EHS

Platine de commutation
(Backup-Heater)

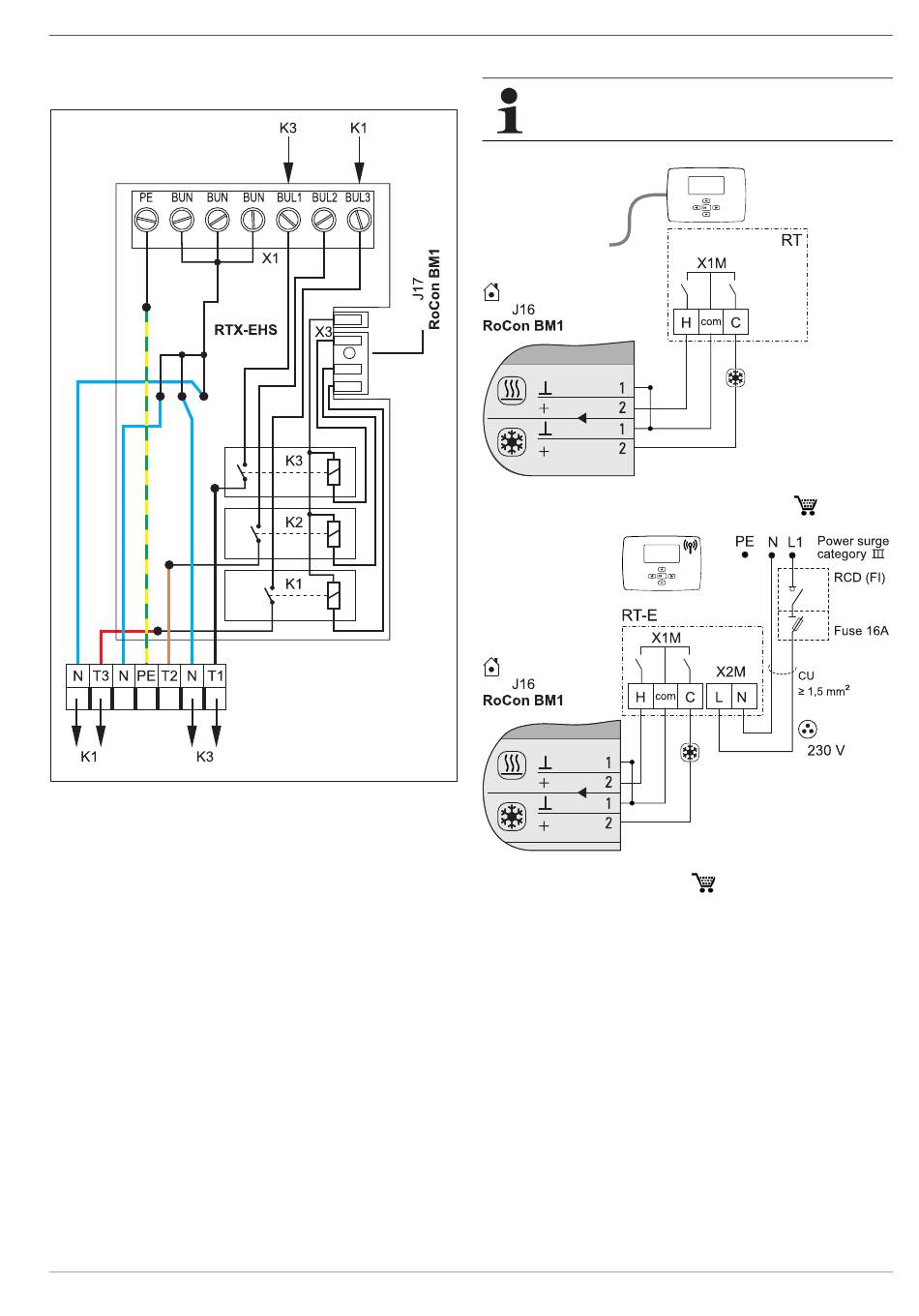

Fig. 4-36 Raccords sur la platine de commutation RTX-EHS
FA ROTEX HPSU compact (V5.2) • 07/2017
X1 Bornier pour connexion sec-
teur du Backup-Heater
X3 Connexion par fiche câblage
interne vers platine de com-
mutation RoCon BM1
4 x Mise en place et installation

4.5.14 Raccordement du thermostat ambiant ROTEX

Une notice d'instructions spéciale est jointe à ce com-
posant. Celle-ci contient entre autres. des consignes de
montage et d'exploitation.
Fig. 4-37 Raccordement avec un thermostat d'ambiance
connecté par câble (RT = ROTEX RKRTW,
Fig. 4-38 Raccordement avec un thermostat d'ambiance radio
(RT-E = ROTEX RKRTR,

14 10 03)

14 10 04)
35
