4
x
Mise en place et installation
K1/2/3
Relais pour Backup-Heater
L
Phase
N
Conducteur neutre
PE
Conducteur de protection
RTX-AL4
Platine de commutation
(interface)
RTX-EHS
Platine de commutation
(Backup-Heater)

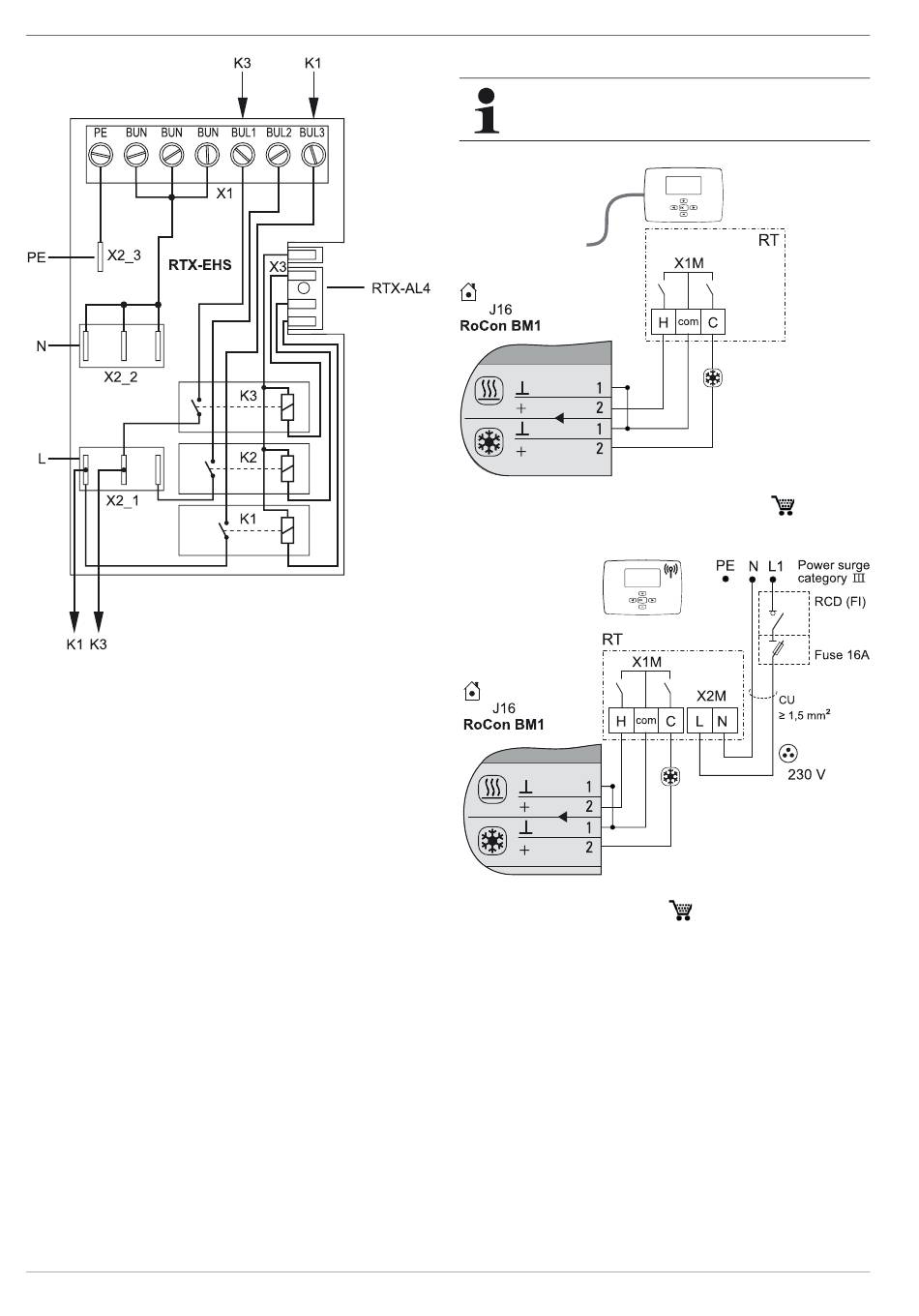

Fig. 4-29 Raccords sur la platine de commutation RTX-EHS
28
X1
Bornier pour connexion sec-
teur du Backup-Heater
X2_1 /2/3
Câblage interne
X3
Connexion par fiche câblage
interne vers platine de com-
mutation RTX-AL4
4.4.16 Raccordement du thermostat ambiant ROTEX
Une notice d'instructions spéciale est jointe à ce com-
posant. Celle-ci contient entre autres des consignes de
montage et d'exploitation.
Fig. 4-30 Raccordement avec un thermostat d'ambiance
connecté par câble (RT = ROTEX RKRTW,
Fig. 4-31 Raccordement avec un thermostat d'ambiance radio
(RT-E = ROTEX RKRTR,
FA ROTEX HPSU compact 4 - 06/2015
14 10 03)
14 10 04)
