4.4.17 Raccord de composants systèmes optionnels
ROTEX RoCon
Les appareils en option RoCon doivent être raccordés via une
ligne de bus CAN à 4 brins avec le ROTEX HPSU compact (rac-
cordement J13).
ROTEX recommande, à ce sujet, d'employer des conduites
blindées possédant les caractéristiques suivantes :
– Normalisation selon ISO 11898, UL/CSA type CMX (UL 444)
– Enveloppe extérieure en PVC résistante aux flammes selon
CEI 60332-1-2
– Longueur jusqu'à 40 m, diamètre minimal 0,75 mm
mètre supérieur sera nécessaire en fonction de l'augmenta-
tion de la longueur des câbles.
Il est possible d'utiliser des boîtes de dérivation pour raccorder
les lignes de bus CAN de plusieurs appareils RoCon.
Veiller à une pose séparée des conduites de réseau, de sonde et
des données de bus. N'utiliser que des goulottes de câbles com-
portant des cloisonnements ou des goulottes de câbles séparées
par une distance d'au moins 2 cm. Les croisements de conduites
sont autorisés.
Dans l'ensemble du système RoCon, on peut relier au maximum
16 appareils avec une longueur de câblage totale pouvant at-
teindre 800 m.
ROTEX Station de régulation d'ambiance RoCon U1
Pour le réglage précis des modes de fonctionnement et des tem-
pératures ambiantes de consigne à partir d'une autre pièce, il est
possible de raccorder, pour chaque circuit de chauffage, une
station de régulation d'ambiance séparée RoCon U1.
Une notice d'instructions spéciale est jointe à ce com-
posant. Celle-ci contient entre autres des consignes de
montage et d'exploitation.

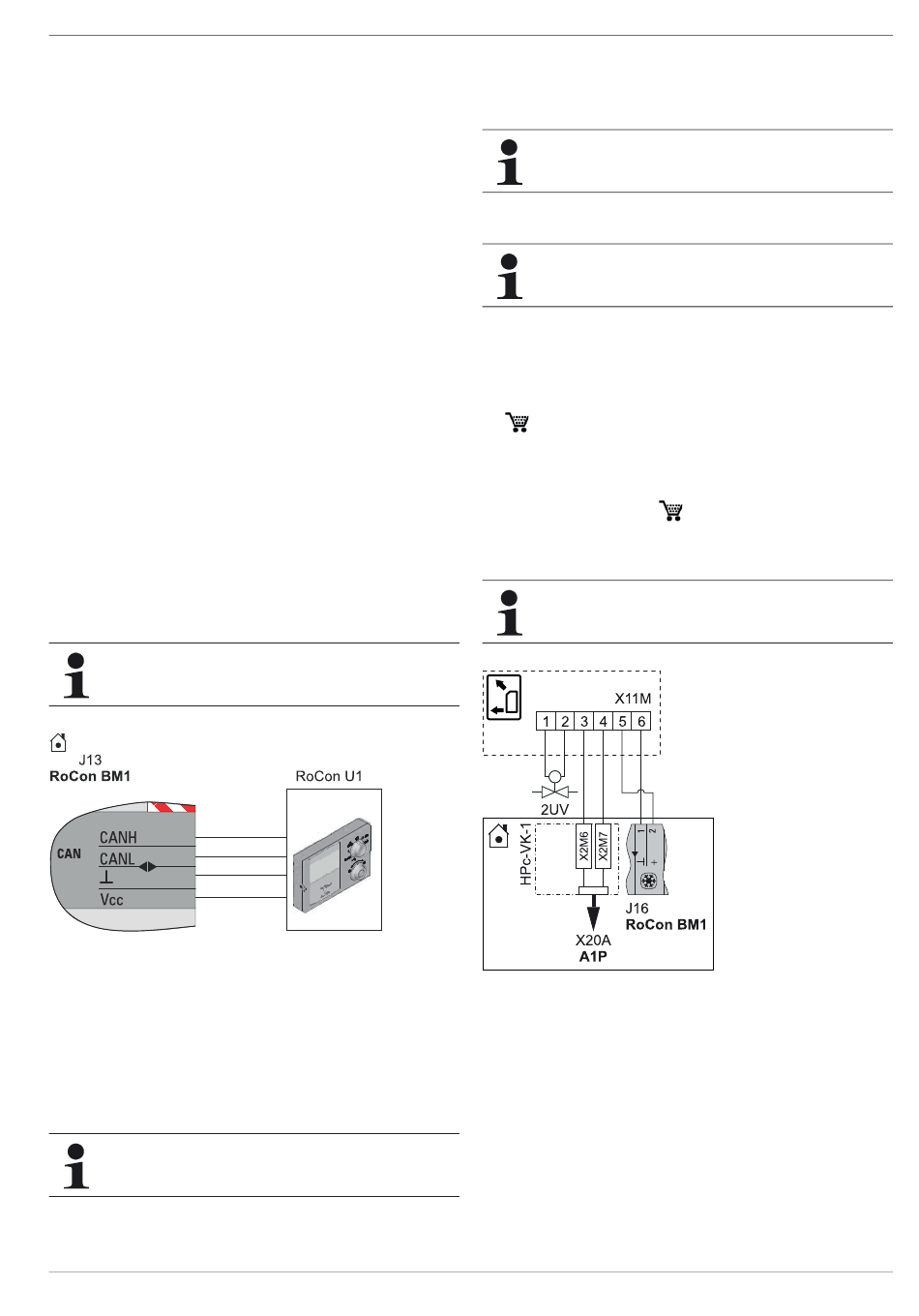

Fig. 4-32 Raccordement de la station de régulation d'ambiance
RoCon U1
ROTEX Module de mélangeur RoCon M1
Le ROTEX HPSU compact peut être raccordée au module de
mélangeur RoCon M1 utilisé via le dispositif de réglage électro-
nique RoCon HP.
La connexion des câbles de bus de données CAN est identique
à fig. 4-32 sur le raccordement J13 du ROTEX HPSU compact.
Une notice d'instructions spéciale est jointe à ce com-
posant. Celle-ci contient entre autres des consignes de
montage et d'exploitation.
FA ROTEX HPSU compact 4 - 06/2015
4
x
Passerelle Internet ROTEX RoCon G1
La régulation peut être raccordée à Internet via la passerelle
RoCon G1. Une commande à distance du ROTEX HPSU
compact via un téléphone mobile (avec application) est possible.
Une notice d'instructions spéciale est jointe à ce com-
posant. Celle-ci contient entre autres des consignes de
montage et d'exploitation.
4.4.18 Raccordement ROTEX HP convector
2
Une notice d'instructions spéciale est jointe à ce com-
. Un dia-
posant. Celle-ci contient entre autres des consignes de
montage et d'exploitation.
– Raccordement électrique du ROTEX HP convector avec
l'accessoire suivant, selon la fig. 4-33, sous forme de contact
commutateur (chauffage / refroidissement) sur le module de
base.
– Raccorder le câble de connexion original ROTEX (HPc-VK-1
14 20 15) pour le ROTEX HPSU compact...(H/C)... (avec
fonction de refroidissement), afin que le ROTEX HP convec-
tor et le ROTEX HPSU compact commutent le mode de fonc-
tionnement (chauffage / refroidissement).
– Monter et raccorder le cas échéant la vanne d'inversion à
2 voies (2UV) (HPC-RP
tor. Paramétrer la régulation de telle manière que la vanne
d'inversion à 2 voies (2UV) se ferme si aucune demande de
cet appareil n'a lieu.
Le changement de mode de fonctionnement (chauf-
fage/refroidissement) peut uniquement avoir lieu sur le
ROTEX HPSU compact.
Fig. 4-33 Raccordement ROTEX HP convector au système ROTEX
HPSU compact
Mise en place et installation
14 20 13) in ROTEX HP convec-
29
