4.4.6 Affectation des broches de la carte de commutation RoCon BM1

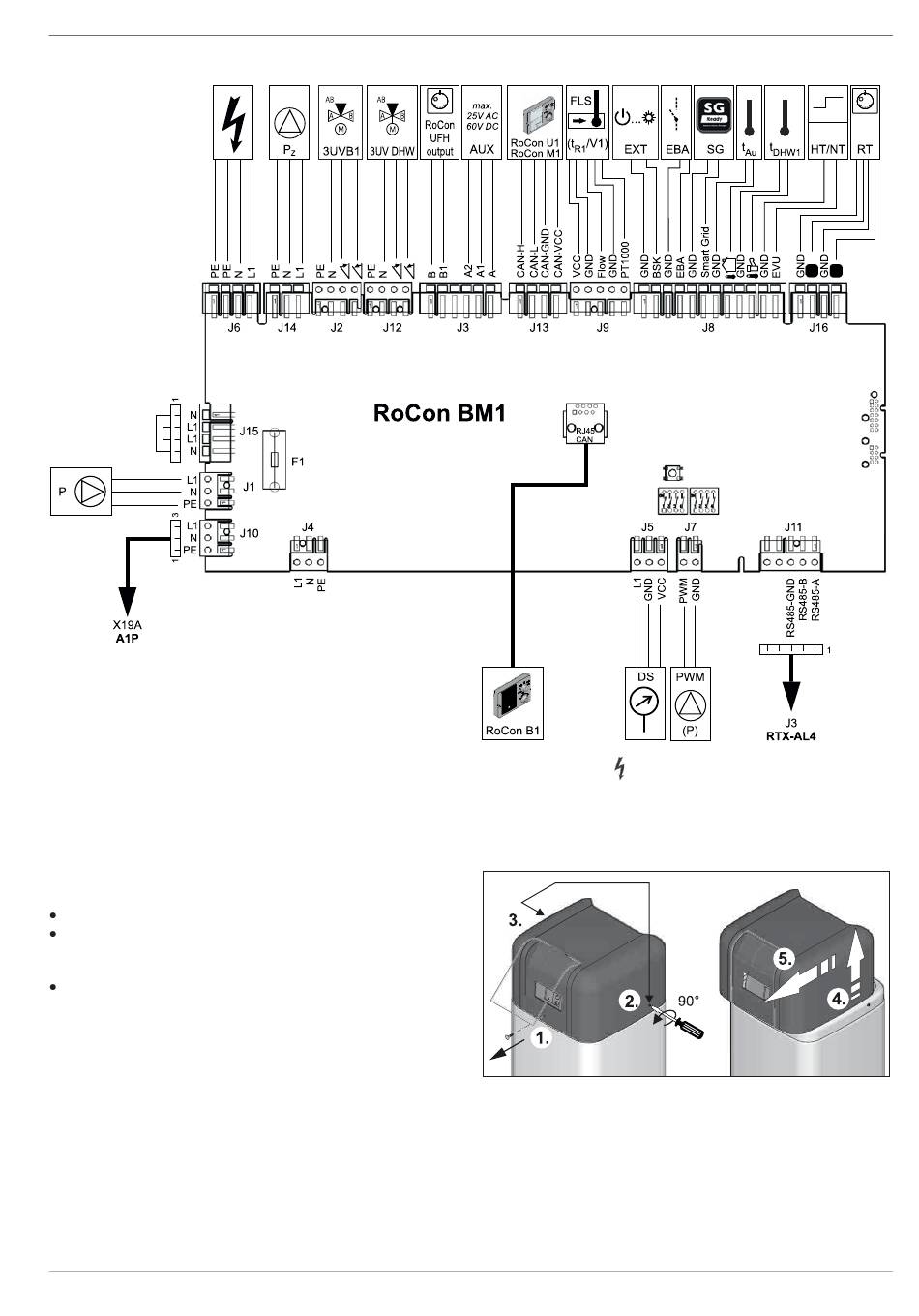

Fig. 4-12 Platine de commutation RoCon BM1 (module de base régulation)
4.4.7 Connexion au réseau ROTEX HPSU compact
Un câble flexible est déjà raccordé à l'intérieur de l'appareil pour
permettre le raccordement au réseau.
Vérifier la tension (~230 V, 50 Hz).
Connecter, sans le raccorder au réseau électrique, le boîtier
de distribution correspondant de l'installation électrique du
logement.
Raccorder le câble de raccordement au réseau du ROTEX
HPSU compact par un interrupteur général omnipolaire à
installer par le maître d'ouvrage à la boîte de distribution de
l'installation du bâtiment (dispositif de coupure selon
EN 60335-1). Veillez à respecter les polarités.
L'appareil extérieur et les accessoires en option doivent faire
l'objet d'un raccordement séparé à la régulation du ROTEX
HPSU compact. Le capot du ROTEX HPSU compact doit être dé-
monté (voir section 4.4.8) et le boîtier de régulation doit être
ouvert le cas échéant (voir section 4.4.9).
FA ROTEX HPSU compact 4 - 06/2015
4
x
Mise en place et installation
Tension réseau 230 V, 50 Hz
(schéma de connexion dans le présent ma-
nuel)
4.4.8 Démontage du capot
Fig. 4-13 Dévisser / desserrer les vis, soulever la hotte de recouvre-
ment à l'arrière et l'enlever par l'avant.
