Mise en place et installation
Isoler les conduites pour éviter la perte de chaleur et la
formation de condensats (épaisseur d'isolation d'au moins
20 mm).
– Sécurité en cas de manque d'eau : la surveillance de la
pression et de la température de la régulation éteint le
ROTEX HPSU compact par sécurité en cas de manque
d'eau. Le client n'a pas besoin de fournir de protection sup-
plémentaire en cas de niveau d'eau insuffisant.
– Prévention des dommages dus aux dépôts et à la corro-
sion : respecter les règles techniques correspondantes afin
d'éviter les produits de corrosion et la formation de dépôts.
Exigences minimales sur la qualité de l'eau de remplissage et
de complément :
– Dureté de l'eau (calcium et magnésium, déterminé
comme carbonate de calcium) :
– Conductivité :
2 700 S/cm
– Chlorure :
250 mg/l
– Sulfate :
250 mg/l
– Valeur pH (eau de chauffage) : 6,5 - 8,5
Si l'eau de remplissage et d'appoint présente une dureté totale
élevée ou d'autres caractéristiques différentes des exigences mi-
nimales, les mesures de dessalement, d'adoucissement ou de
stabilisation ou d'autres mesures de conditionnement sont né-
cessaires afin d'assurer la qualité requise de l'eau.
AVERTISSEMENT !
En cas de températures d'eau chaude supérieures à
60 °C, il existe un risque d'échaudure. Ceci peut se
produire en cas d'utilisation de l'énergie solaire, en cas
de raccordement d'un appareil de chauffage externe,
lorsque la protection contre la légionellose est activée,
ou lorsque le réglage de la température de consigne
de l'eau chaude est supérieur à 60 °C.
Monter la protection anti-échaudure (installation
de mélange de l'eau chaude (par exemple VTA32
15 60 15).
Connecter le flexible d'évacuation avec la pièce de raccor-
dement du flexible du trop-plein de sécurité (fig. 3-2 à
fig. 3-5, rep. 23).
– Utiliser des flexibles d'écoulement transparents (l'eau qui
s'écoule doit être visible).
– Raccorder le flexible d'écoulement à une installation
d'eau usée suffisamment dimensionnée.
– Il doit être impossible de fermer l'écoulement.
20
3 mmol/l

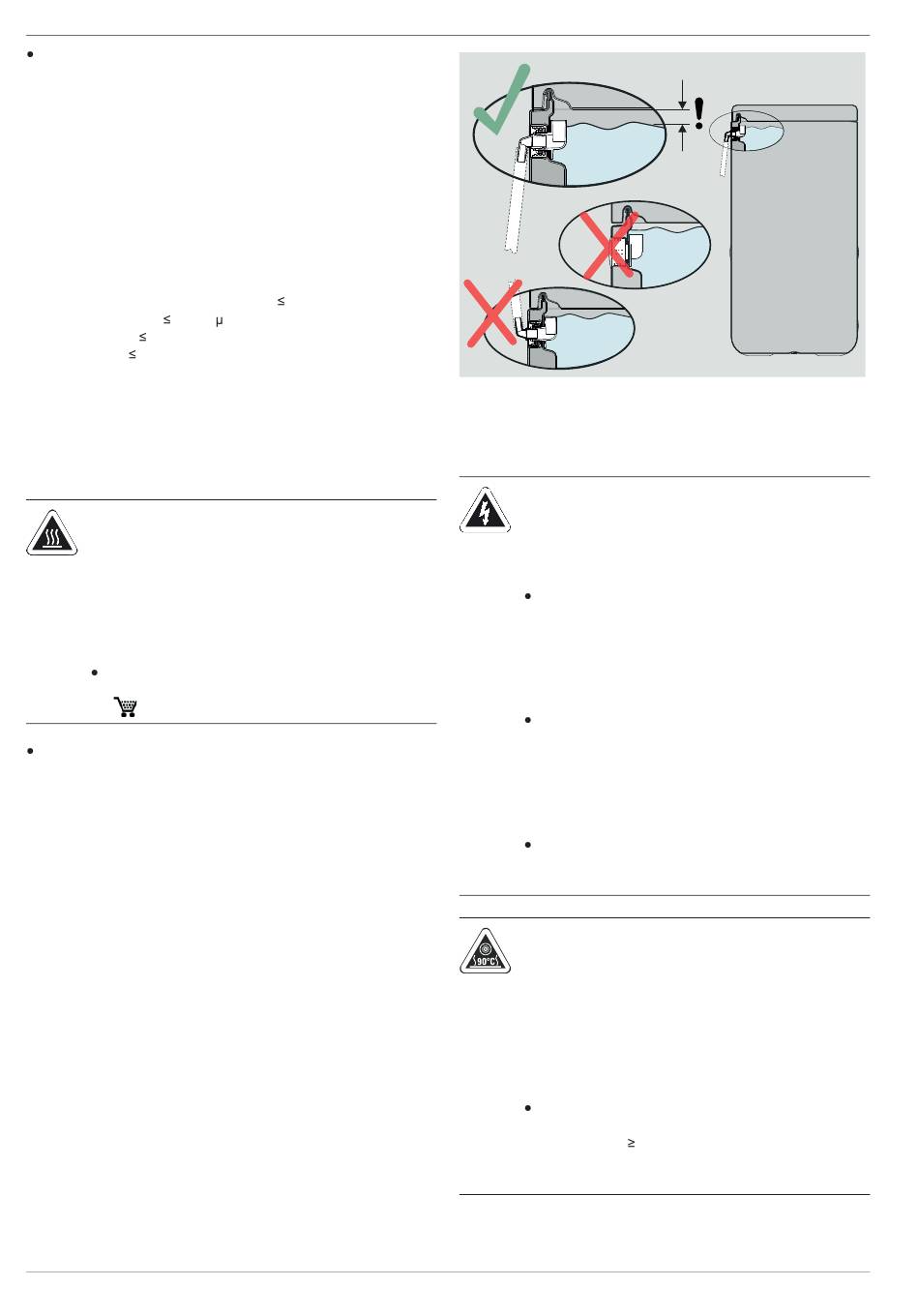

Fig. 4-6
4.4 Connexion électrique
Montage du flexible du tuyau d'évacuation sur le trop-plein de
sécurité
AVERTISSEMENT !
Les composants conduisant de l'électricité peuvent
être à l'origine d'une décharge si vous entrez en
contact avec eux. Celle-ci peut entraîner des bles-
sures, des brûlures, voire la mort.
Avant d'intervenir sur les composants conduisant
de l'électricité, veiller à couper de l'alimentation
électrique tous les circuits électriques (mettre
l'interrupteur principal externe hors service, couper
le dispositif de sécurité) et s'assurer qu'ils ne
pourront pas être remis accidentellement en
service.
Les connexions électriques et les travaux sur les
composants électriques seront uniquement
réalisés par des électrotechniciens spécialisés
qualifiés, dans le respect des normes et directives
électrotechniques en vigueur ainsi que des
consignes de la société d'approvisionnement en
électricité.
Remettre les caches de l'appareil et les trappes
d'entretien en place immédiatement après la fin
des travaux.
ATTENTION !
En fonctionnement permanent, dans le carter de
commande du ROTEX HPSU compact des tempé-
ratures élevées peuvent se produire. De ce fait, des
brins conducteurs de courant peuvent atteindre des
températures élevées en raison de leur réchauffement
propre en fonctionnement. Ces conduites doivent
donc pouvoir supporter une température d'utili-
sation permanente de 90 °C.
Pour les connexions suivantes, utiliser uniquement
les câblages d'une température d'utilisation
permanente 90 °C :
– Appareil externe de pompe à chaleur
– En option : Backup-Heater électrique (BUxx)
FA ROTEX HPSU compact 4 - 06/2015
