Intégration hydraulique système
9
Intégration hydraulique système
AVERTISSEMENT !
L'accumulateur solaire peut être le siège de tempéra-
tures élevées. C'est pourquoi il est nécessaire de veil-
ler à une protection contre l'échaudure (mitigeur ther-
mostatique, p. ex. VTA32) lors de la mise en place de
l'installation de l'eau chaude.
Pour éviter les pertes thermiques causées par les flux
gravitationnels, il est possible de doter en option de
freins gravitationnels en plastique les appareils de
ROTEX (
16 50 70). Ceux-ci sont adaptés à des
températures de fonctionnement d'au plus 95 °C et pour
le montage dans tous les raccords des échangeurs de
chaleur (hormis les échangeurs de chaleur de système
solaire sous pression).
Pour les composants raccordés à l'échangeur de
chaleur de système solaire sous pression, il faut ins-
taller des freins à circulation adaptés côté œuvre.

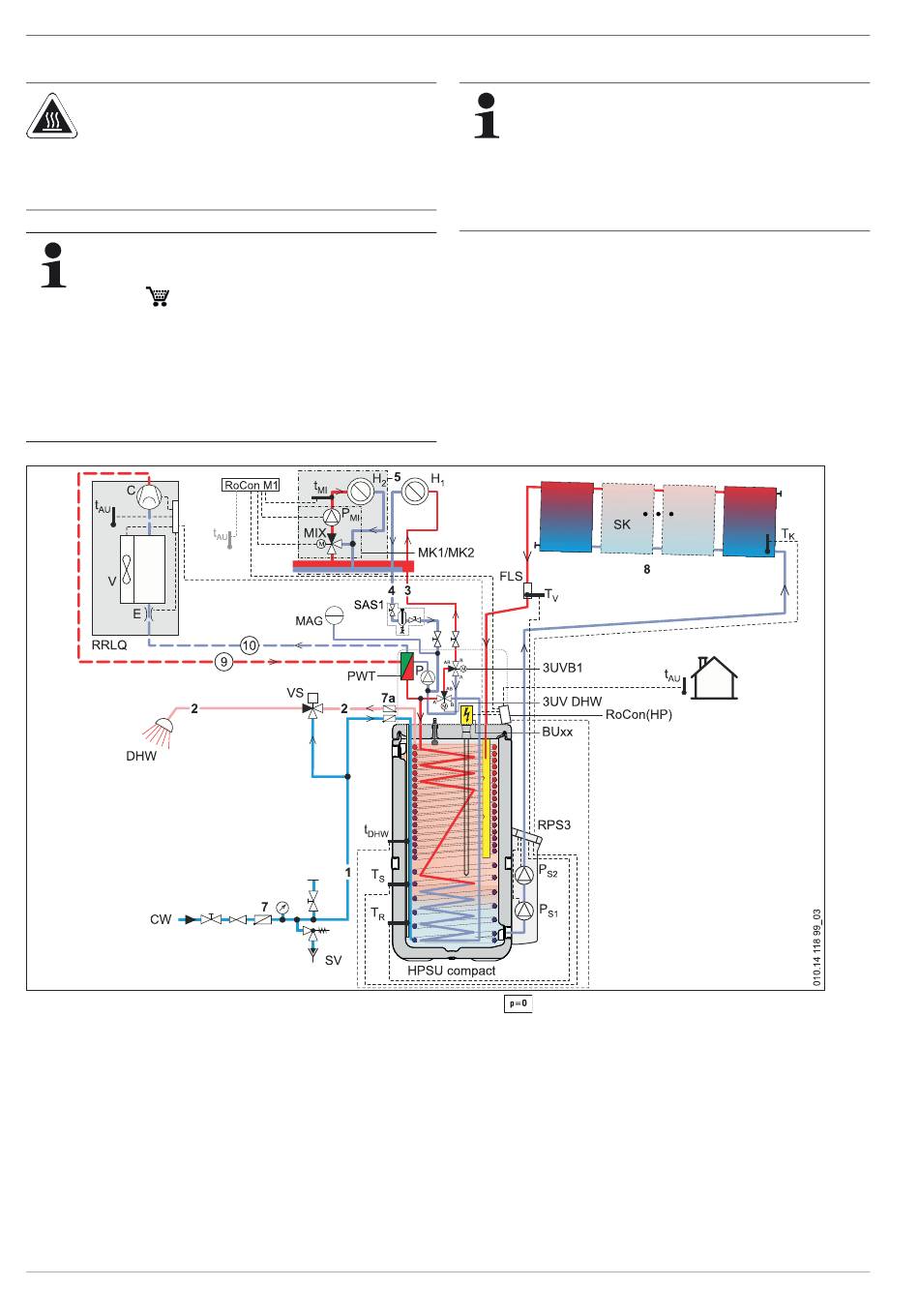

Fig. 9-1
ROTEX HPSU compact (tous les types) avec système solaire DrainBack
60
Vous trouverez ci-après une sélection des schémas
d'installation utilisées le plus fréquemment. Ces sché-
mas d'installation sont présentés à titre d'exemple et ne
remplacent en aucun cas une planification soignée de
l'installation. Se référer au site Internet de ROTEX pour
des informations plus précises sur le raccordement
électrique et pour obtenir plus d'exemples de schémas
d'installations.
(légende, voir tab. 9-1)
