Mise en place et installation
4.1.2 ROTEX HPSU compact 508/516
1
Système solaire – alimentation
2
Eau froide
3
Eau chaude
4
Départ chauffage
5
Retour chauffage
6
Connexion liquide de refroidissement conduite de gaz

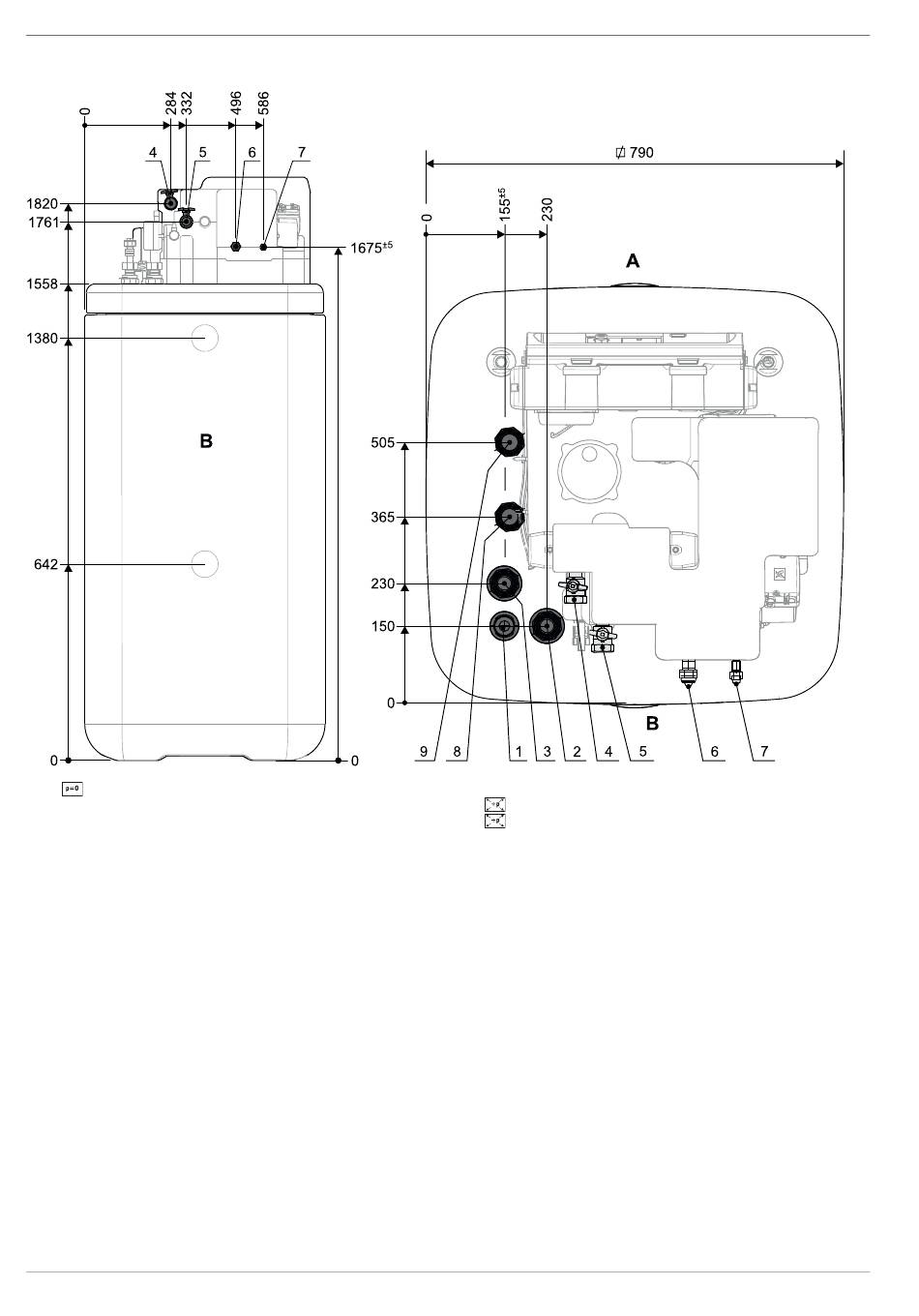

Fig. 4-2
Connexions et dimensions ROTEX HPSU compact 508/516 (généralités)
16
7
Connexion réfrigérant conduite de liquide
8
Solaire – alimentation (uniquement type ... BIV)
9
Solaire – retour (uniquement type ... BIV)
A
Avant
B
Arrière
