Sans système solaire installé :
Raccorder le tuyau de remplissage avec clapet anti-retour
(1/2") sur le raccord « Système solaire DrainBack –
alimentation » (voir fig. 7-2, rep. 1).
Remplir le réservoir du ballon de la ROTEX HPSU compact
jusqu'à ce que l'eau s'écoule au niveau du raccord
(fig. 7-2, rep. 23), utilisé comme trop plein de sécurité.
Retirer le flexible de remplissage avec clapet anti-retour
(1/2").
Avec le raccord de remplissage et de vidange de
chaudière ou bien avec le système de chauffage
solaire installé
(voir aussi chapitre 6.1)
Sans système solaire : Raccord de remplissage et de
vidange de chaudière (accessoire KFE BA,
sur le raccord de remplissage et de vidange de la ROTEX
HPSU compact (fig. 3-2 à fig. 3-5, rep. 10)
ou bien avec système de chauffage solaire : monter le
raccord de remplissage et de vidange de chaudière
(accessoire KFE BA,
l'
unité de régulation et de pompe (RPS3).
Raccorder le tuyau de remplissage avec clapet anti-retour
(1/2") sur le robinet de remplissage de vidange de
chaudière installé au préalable.
Remplir le réservoir de l'accumulateur de la ROTEX HPSU
compact jusqu'à ce que l'eau s'écoule au niveau du
raccord (fig. 7-2, rep. 23), utilisé comme trop plein de
sécurité.
Retirer le flexible de remplissage avec clapet anti-retour
(1/2").

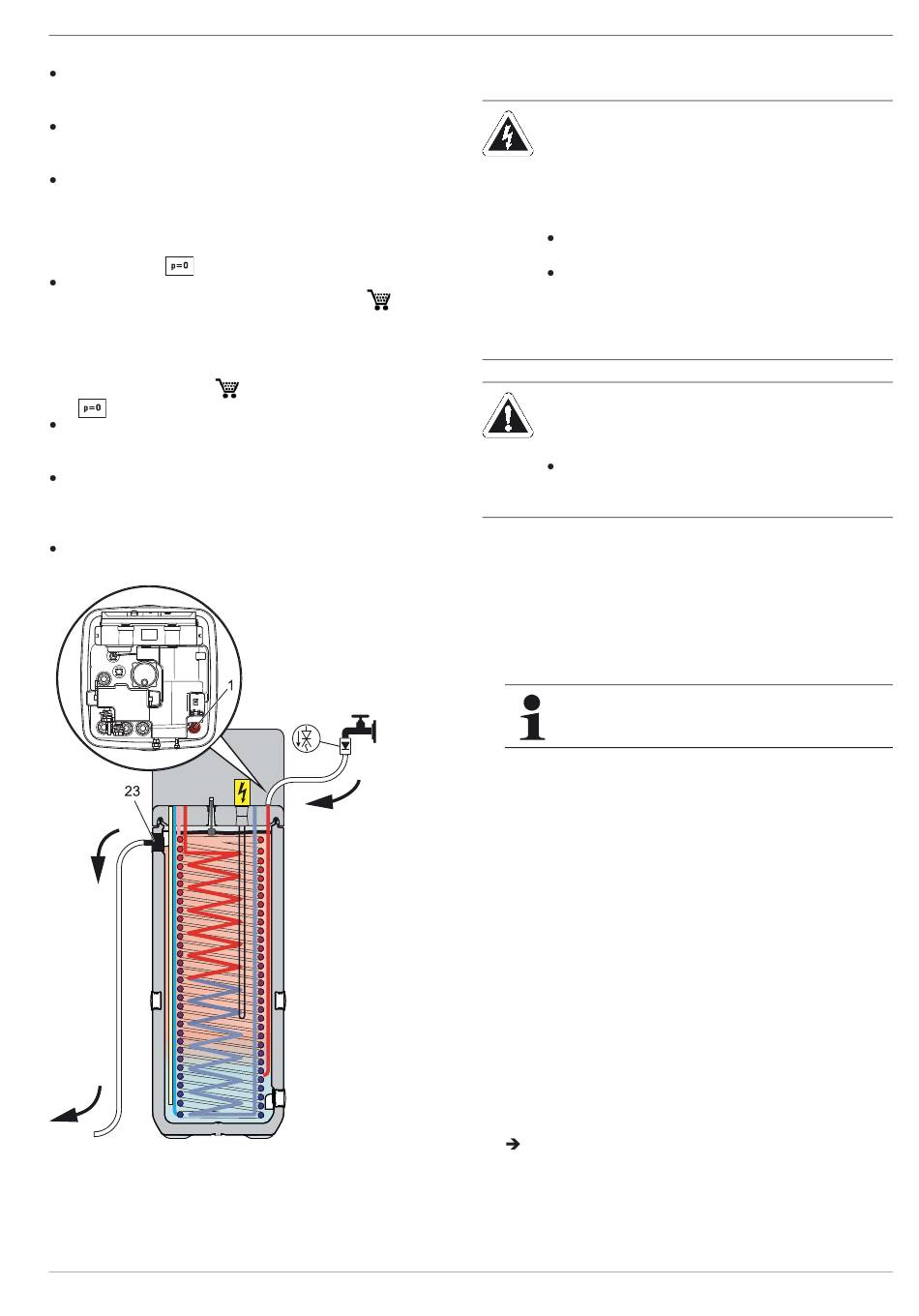

Fig. 7-2
Remplissage du ballon tampon sans système solaire
FA ROTEX HPSU compact 4 - 06/2015
16 52 15)
16 52 15) sur le raccord coudé de
7
x
Inspection et entretien
7.5 Remplissage normal et d'appoint de
l'installation de chauffage
DANGER !
Pendant le processus de remplissage, il est possible
que de l'eau s'écoule d'endroits éventuellement non
étanches. Ceci peut, en cas de contact avec des
pièces conductrices d'électricité, causer une décharge
électrique.
Avant de procéder au remplissage ROTEX HPSU
compact, mettre l'installation hors tension.
Une fois le premier remplissage effectué, avant la
mise en marche de l'alimentation électrique pour la
ROTEX HPSU compact, vérifier que toutes les
pièces électriques et endroits de connexion sont
bien secs.
AVERTISSEMENT !
La pollution de l'eau potable représente un danger
pour la santé.
Lors du remplissage de l'installation de chauffage,
exclure tout reflux de l'eau de chauffage dans la
conduite d'eau potable.
1. Uniquement nécessaire lors de la première mise en
service et de la remise en service après purge complète !
Retirer les actionneurs de vanne de la vanne d'inversion à
3 voies 3UVB1 + 3UV DHW (voir fig. 7-3). Puis, appuyer sur
la touche de déverrouillage (voir fig. 7-3, rep. 5.2) sur
l'actionneur de vanne et tourner l'actionneur de vanne dans
un 1/8 de tour dans le sens inverse des aiguilles d'une montre
(fermeture à baïonnette).
Lorsque l'actionneur de vanne est retiré, la voie AB-
B est ouverte.
2. Raccorder le tuyau de remplissage (fig. 7-3, rep. 1) avec
clapet de non-retour (1/2") et un manomètre externe (à fournir
par le maître d'ouvrage) au robinet de remplissage et de
vidange de chaudière (fig. 7-3, rep. 2) et le fixer avec un
collier pour l'empêcher de glisser.
3. Ouvrir le robinet d'eau (fig. 7-3, rep. 4) de la conduite
d'arrivée.
4. Ouvrir le robinet et observer le manomètre (fig. 7-3, rep. 2).
5. Remplir d'eau l'installation jusqu'à ce que la pression de
consigne de l'installation (hauteur de l'installation +2 m,
une colonne d'eau de 1 m = 0,1 bar) soit atteinte sur le
manomètre externe.
La vanne de surpression ne doit pas se déclencher !
6. Fermer le robinet de remplissage et de vidange de chaudière
(fig. 7-3, rep. 2).
7. Activer l'alimentation électrique du HPSU compact.
8. Régler le commutateur rotatif sur la position du mode de
fonctionnement et sélectionner « Chauffer ».
Le ROTEX HPSU compact fonctionne en mode de chauf-
fage de l'eau après la phase de démarrage.
9. Au cours du fonctionnement en mode de chauffage de l'eau,
vérifier en permanence la pression d'eau sur le manomètre et
faire l'appoint d'eau par le robinet de remplissage et de
vidange de chaudière (fig. 7-3, rep. 2) si nécessaire.
45
