4.4.4 Pose du kit de raccordement P (
Le kit de raccordement P optionnel pour les types d'appareils Biv
permet une meilleure accessibilité pour le raccordement de la
conduite de départ et de retour d'une installation solaire sous
pression ou d'un échangeur de chaleur externe autre sur le ré-
servoir du ballon. Le kit contient deux tubes ondulés à isolation
thermique qui sont reliés aux raccords du réservoir du ballon au
moyen d'un écrou-raccord. A l'autre extrémité de chaque tube
ondulé, on trouve un adaptateur pour diverses tailles de raccords
de la conduite de départ et de retour.

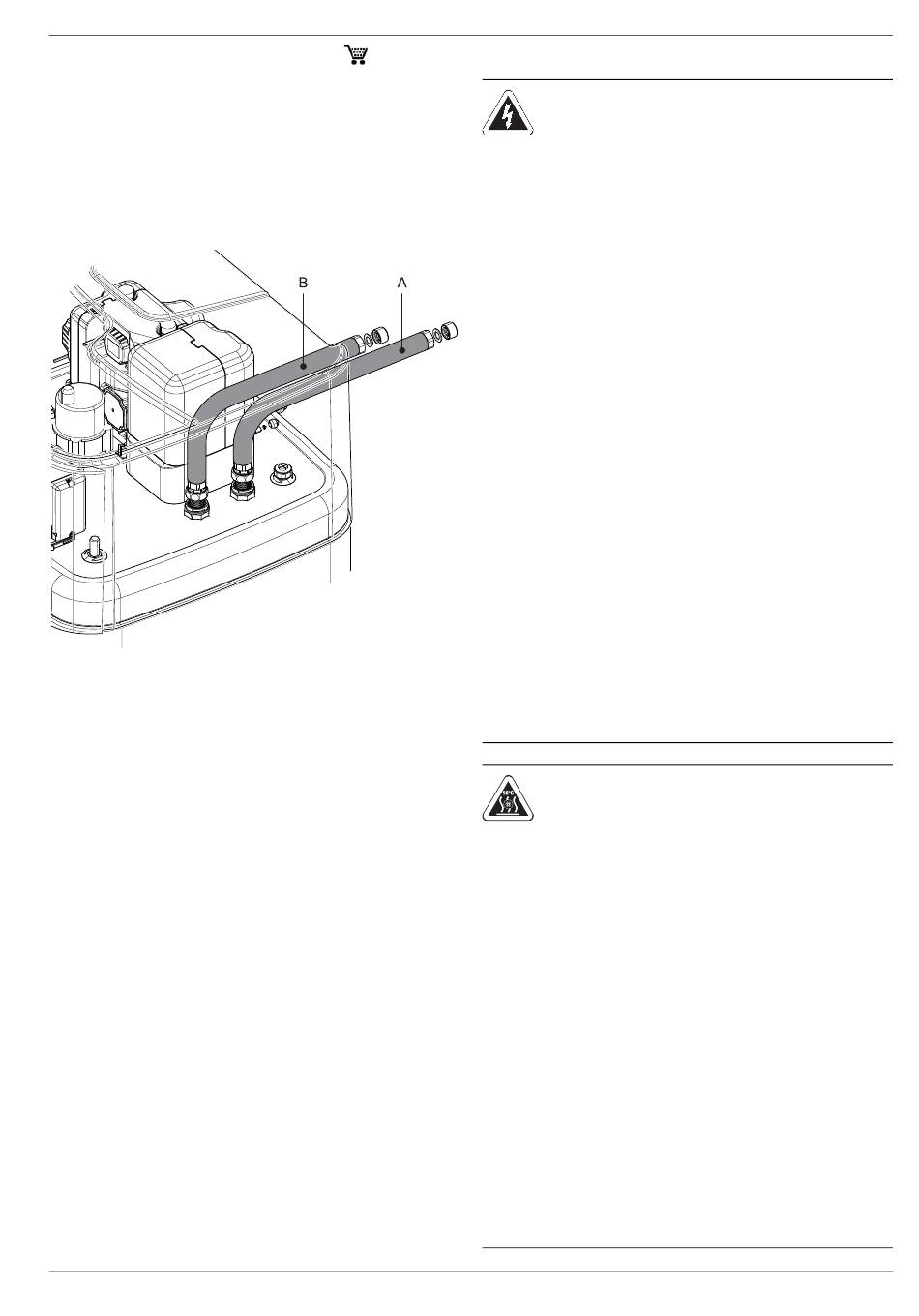

A Raccord pour le départ
(rouge)
B Raccord pour le retour (bleu)
Fig. 4-15 Kit de raccordement P pour les types d'appareils Biv
FA ROTEX HPSU compact (V5.2) • 07/2017
141589) 4.5 Connexion électrique
4 x Mise en place et installation
AVERTISSEMENT !
Les composants conduisant de l'élec-
tricité peuvent être à l'origine d'une dé-
charge si vous entrez en contact avec
eux. Celle-ci peut entraîner des bles-
sures, des brûlures, voire la mort.
● Avant d'intervenir sur les composants
conduisant de l'électricité, veiller à
couper de l'alimentation électrique
tous les circuits électriques (mettre
l'interrupteur principal externe hors
service, couper le dispositif de
sécurité) et s'assurer qu'ils ne
pourront pas être remis accidentel-
lement en service.
● Les connexions électriques et les
travaux sur les composants
électriques seront uniquement
réalisés par des électrotechniciens
spécialisés qualifiés, dans le
respect des normes et directives
électrotechniques en vigueur ainsi
que des consignes de la société
d'approvisionnement en électricité.
● Remettre les caches de l'appareil et
les trappes d'entretien en place
immédiatement après la fin des
travaux.
ATTENTION !
En fonctionnement permanent, dans le
carter de commande du ROTEX HPSU
compact des températures élevées
peuvent se produire. De ce fait, des
brins conducteurs de courant peuvent
atteindre des températures élevées en
raison de leur réchauffement propre en
fonctionnement. Ces conduites
doivent donc pouvoir supporter une
température d'utilisation permanente
de 90 °C.
● Pour les connexions suivantes,
utiliser uniquement les câblages
d'une température d'utilisation perma-
nente ≥90 °C :
– Appareil externe de pompe à cha-
leur
– En option : Backup-Heater élec-
trique (BUxx)
27
