4.5.12 Raccordement du ROTEX Backup-Heater

électrique (BUxx)
Une notice d'instructions spéciale est jointe à ce com-
posant. Celle-ci contient entre autres. des consignes de
montage et d'exploitation.
● Raccorder l'alimentation électrique du Backup-Heater sur le
bornier X1 de la platine de commutation RTX-EHS (fig. 4-19)
dans le boîtier de la régulation du ROTEX HPSU compact.
● Enficher la prise XBUH1 du Backup-Heater à l'arrière du
boîtier de la régulation, à l'arrière du ROTEX HPSU compact.
● Régler le paramètre [Function Heating Rod] sur « 1 » (voir le
manuel d'utilisation de la régulation RoCon HP).

Variante de raccordement 1

A Câblage côté œuvre (respecter les conditions de raccordement
nationales - demander auprès du fournisseur d'électricité compé-
tent) !

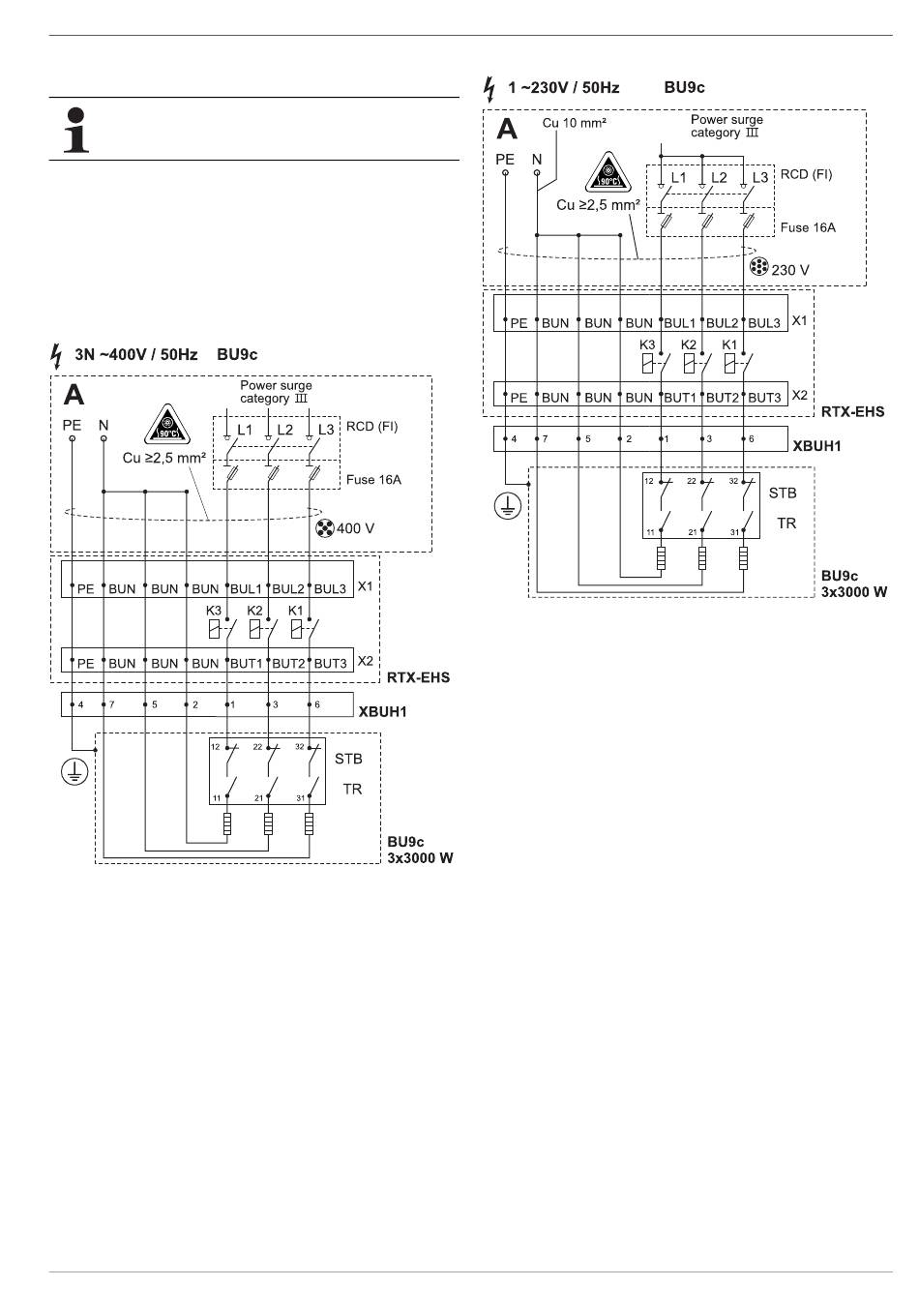

Fig. 4-33 Raccordement triphasé du Backup Heater (BU9c)
FA ROTEX HPSU compact (V5.2) • 07/2017
4 x Mise en place et installation
Variante de raccordement 2
Fig. 4-34 Raccord monophasique du (BU9c)
(légende, voir fig. 4-33)

