4 x Mise en place et installation

4.5.2 Position des platines de commutation

1 Boîtier de la régulation
2 Cache de la régulation

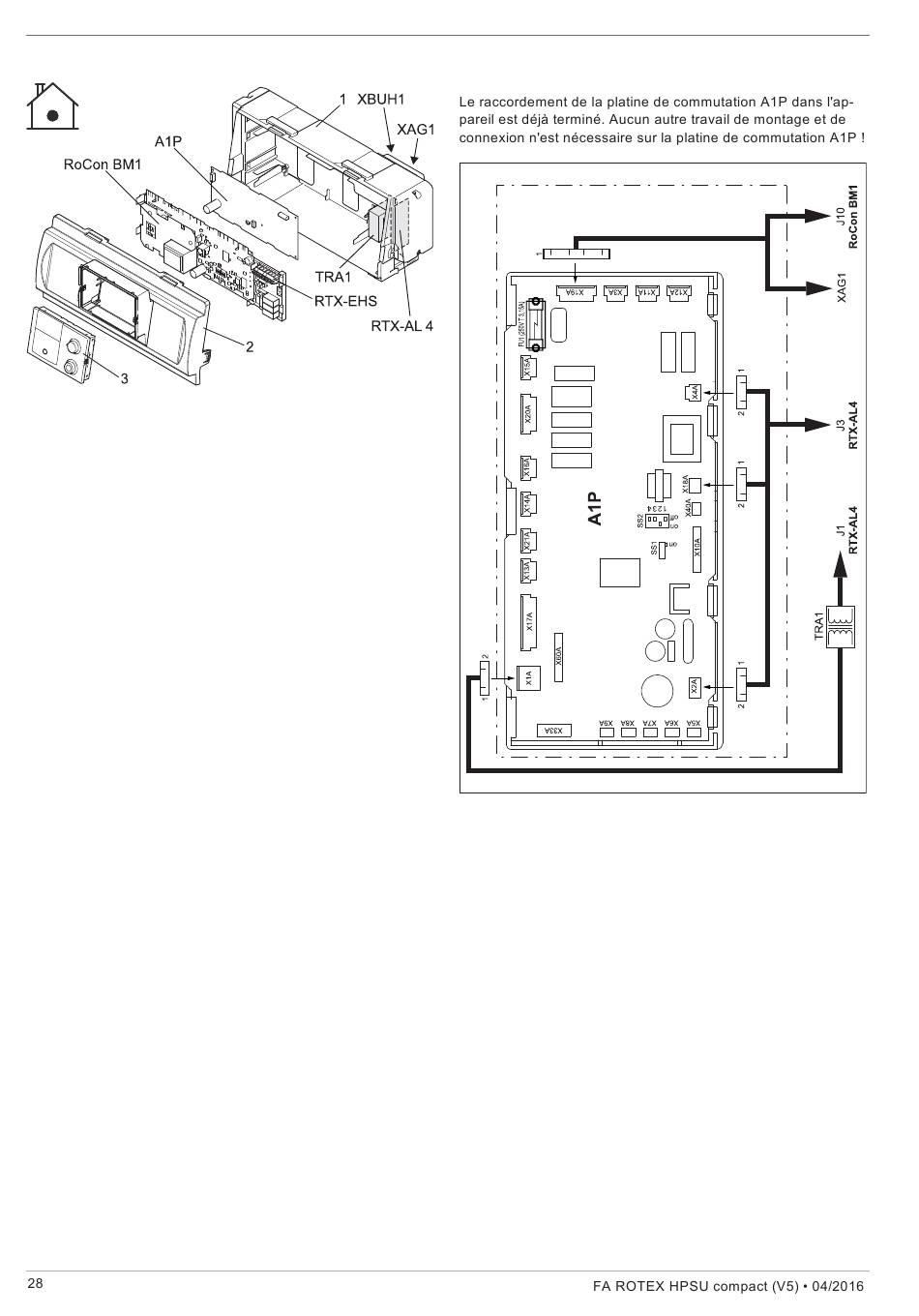

Fig. 4-17 Aperçu des platines de commutation (intérieur du boîtier)
3 Système de commande de
la régulation
4.5.3 Affectation des broches de la platine de
commutation A1P
Fig. 4-18 Platine de commutation A1P
(réglage de base pompe à chaleur)
