Mise en place et installation
4.1 Connexions et dimensions
4.1.1 ROTEX HPSU compact 304/308
1
Système solaire – alimentation
2
Eau froide
3
Eau chaude
4
Départ chauffage
5
Retour chauffage
6
Connexion liquide de refroidissement conduite de gaz
Fig. 4-1

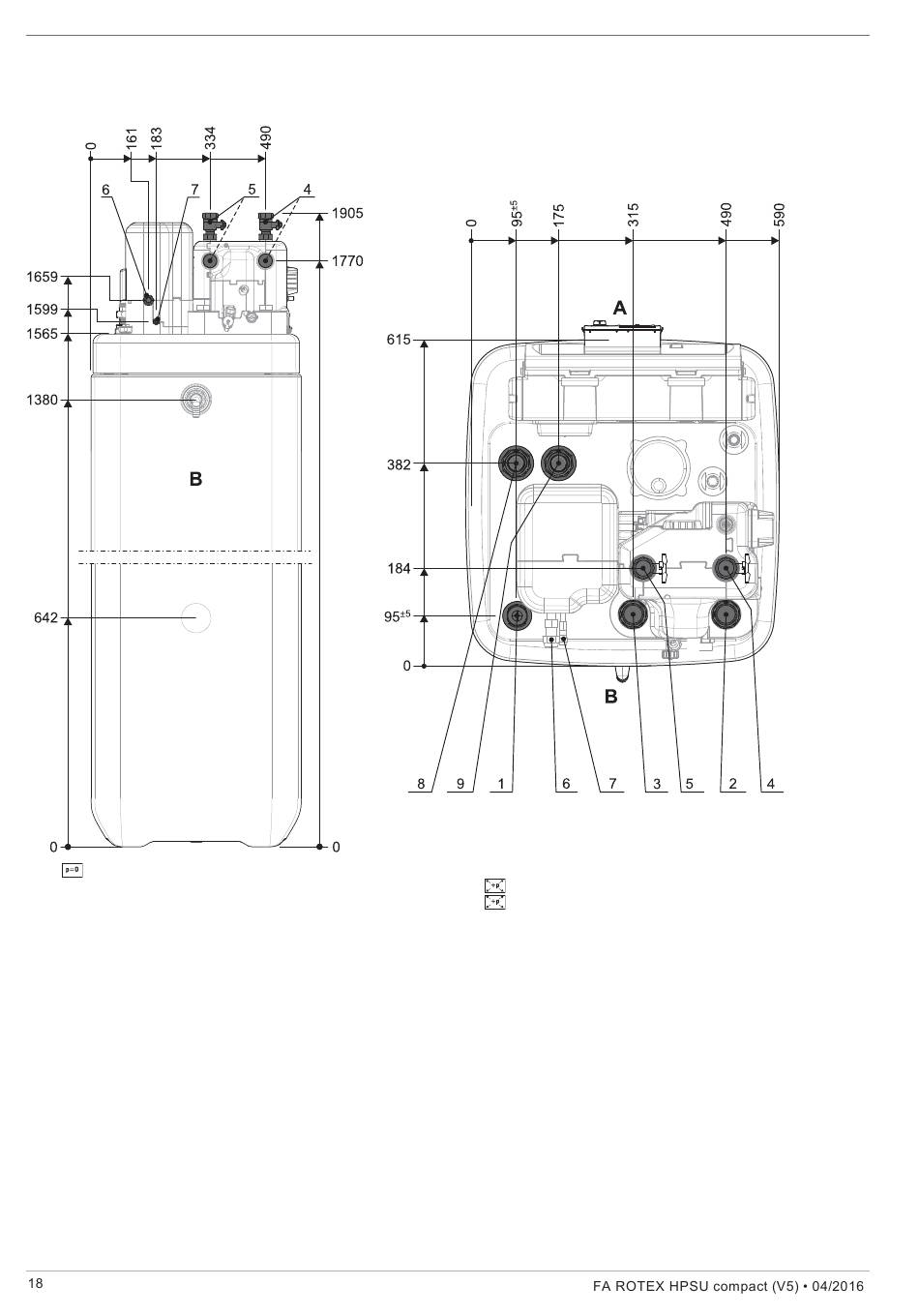

Connexions et dimensions ROTEX HPSU compact 304/308 (généralités)
7
Connexion réfrigérant conduite de liquide
8
Système solaire - Départ (uniquement type ...Biv)
9
Système solaire - Retour (uniquement type ...Biv)
A
Avant
B
Arrière
