4.1.2 ROTEX HPSU compact 508/516
1 Système solaire – alimentation
2 Eau froide
3 Eau chaude
4 Départ chauffage
5 Retour chauffage
6 Connexion liquide de refroidissement conduite de gaz

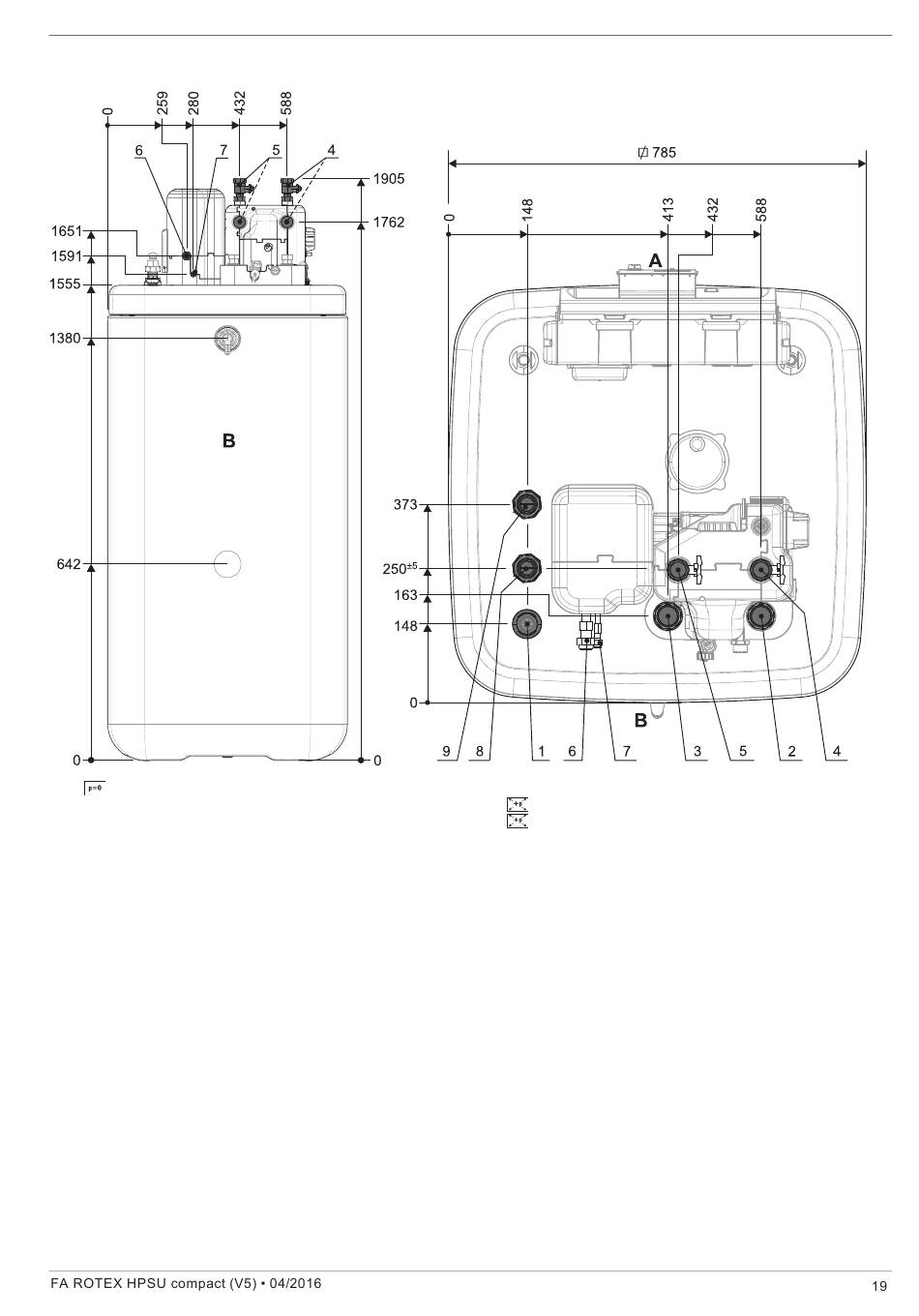

Fig. 4-2 Connexions et dimensions ROTEX HPSU compact 508/516 (généralités)
4 x Mise en place et installation
7 Connexion réfrigérant conduite de liquide
8 Système solaire - Départ (uniquement type ...Biv)
9 Système solaire - Retour (uniquement type ...Biv)
A Avant
B Arrière
