7 Installation
L'unité intérieure et la chaudière à gaz ne sont PAS compatibles
avec d'autres combinaisons de contact (contacts fermés les jours
blancs/bleus, par exemple). Connectez l'unité intérieure et la
chaudière à gaz de la manière suivante: reportez-vous à l'illustration
de la colonne intitulée "L'alimentation électrique n'est PAS coupée"
dans le tableau ci-dessus.
6.5.4 Vue d'ensemble des connexions
électriques pour les actionneurs externes
et internes

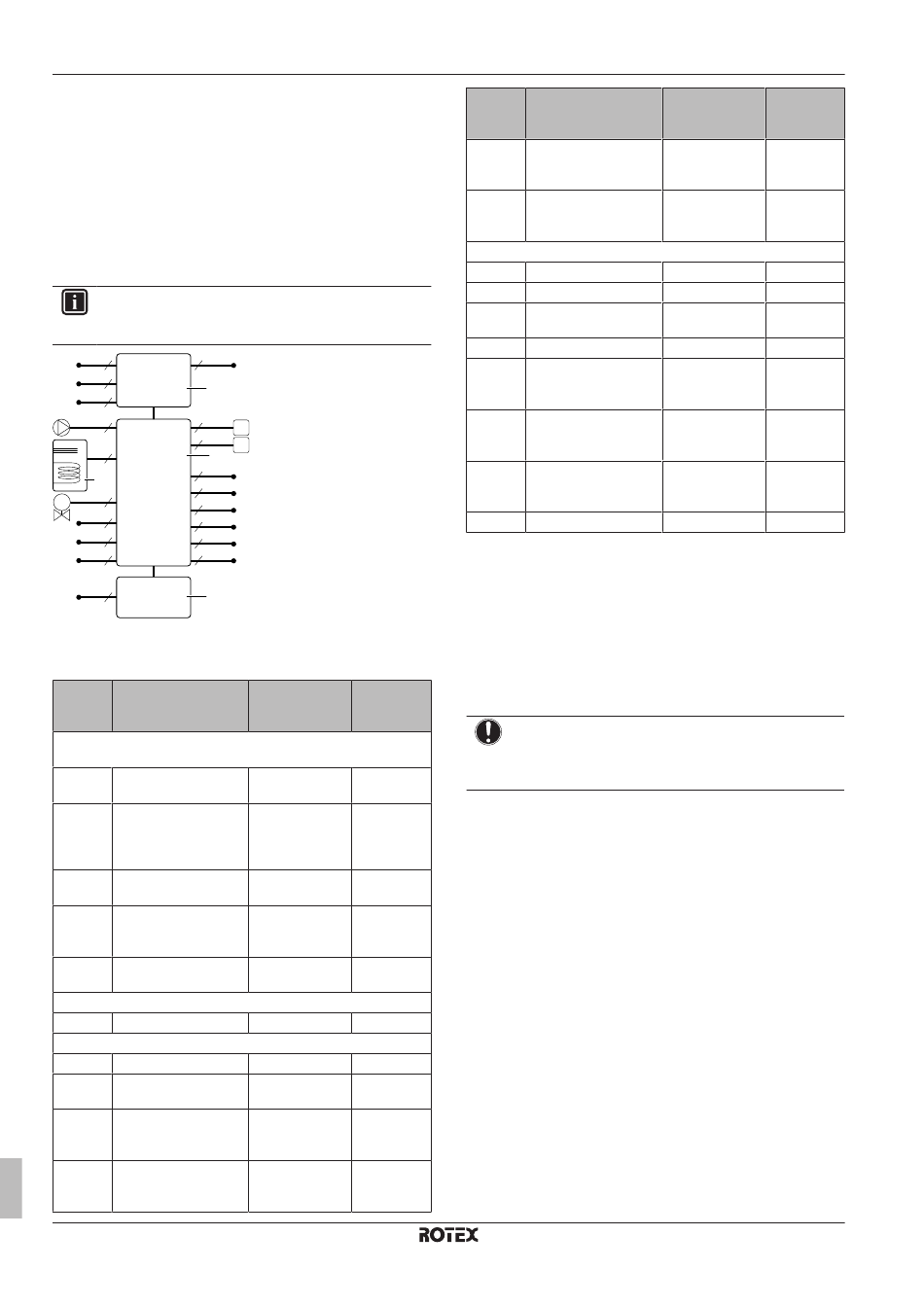

L'illustration suivante présente le câblage sur site requis.
INFORMATIONS
L'illustration suivante est un exemple, il est possible qu'elle
ne corresponde PAS à la configuration de votre système.
1 9
4
a
5
2
6
15
10
8
b
11
d
12
7
13
M
16
14
17
18
19 20
3
c
a Unité extérieure
b Unité intérieure
c Chaudière à gaz
d Ballon d'eau chaude sanitaire
Élément Description
Alimentation électrique de l'unité extérieure et de l'unité
intérieure
1 Alimentation électrique
de l'unité extérieure
2 Alimentation électrique
et câble
d'interconnexion vers
l'unité intérieure
3 Alimentation électrique
de la chaudière à gaz
4 Alimentation électrique
à tarif préférentiel
(contact sans tension)
5 Alimentation électrique
à tarif normal
Interface utilisateur
6 Interface utilisateur
Équipement en option
7 Vanne 3 voies
8 Thermistance du ballon
d'eau chaude sanitaire
9 Alimentation électrique
du chauffage du bac de
récupération
10 Thermostat
d'ambiance/convecteur
de la pompe à chaleur
Guide de référence installateur
24
Fils Courant de
fonctionnem
ent maximal
(a)
2+GND
(g)
3+GND
(c)
2+GND
(e)
2
2 6,3 A
(f)
2
(b)
3 100 mA
(d)
2
(b)
2
(b)
3 ou 4 100 mA
Élément Description
11 Capteur de
température ambiante
extérieure
12 Capteur de
température ambiante
intérieure
Composants à fournir
13 Vanne d'arrêt
14 Compteur électrique
15 Pompe à eau chaude
sanitaire
16 Sortie d'alarme
17 Basculement vers la
commande de source
de chaleur externe
18 Commande du
rafraîchissement/
chauffage
19 Entrées numériques de
consommation
électrique
20 Compteur de gaz
(a) Reportez-vous à la plaquette signalétique sur l'unité
extérieure.
(b) Section minimale du câble 0,75 mm².
(c) Utilisez le câble fourni avec la chaudière.
(d) La thermistance et le fil de raccordement (12 m) sont
fournis avec le ballon d'eau chaude sanitaire.
(e) Section de câble de 0,75 mm² à 1,25 mm², longueur
maximale: 50 m. Un contact sans tension garantit la charge
minimale applicable de 15 V c.c., 10 mA.
(f) Section de câble de 0,75 mm² à 1,25 mm², longueur
maximale: 500 m. Applicable pour les connexions
d'interface utilisateur simples et doubles.
(g) Section de câble de 1,5 mm
REMARQUE
Davantage de spécifications techniques concernant les
différents raccordements sont indiquées à l'intérieur de
l'unité intérieure.
7 Installation
7.1

Vue d'ensemble: installation

Ce chapitre décrit ce que vous devez faire et savoir pour installer le
système sur place.
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Fils Courant de
fonctionnem
ent maximal
(b)
2
(b)
2
(b)
2 100 mA
(b)
2
(b)
2
(b)
2
(b)
2
(b)
2
(b)
2 (par signal
d'entrée)
(b)
2
2
, longueur maximale: 50 m.
Module hybride ROTEX HPU
4P355635-1A – 2016.02
