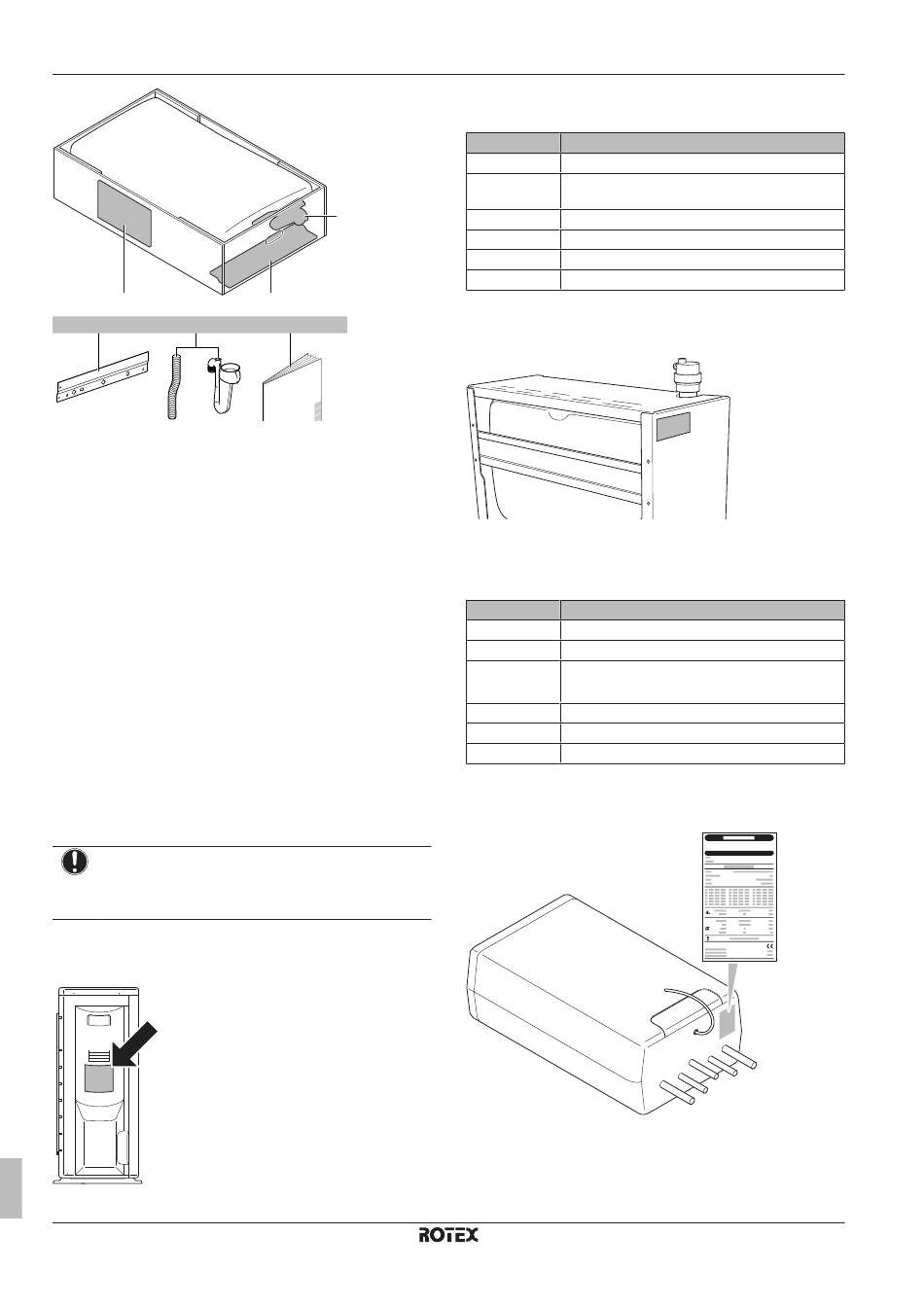

5 À propos des unités et des options
c
a b
a Barre de montage
b Purgeur de condensat
c Manuel d'installation et de fonctionnement
5 À propos des unités et des
options
5.1 Vue d'ensemble: à propos des
unités et des options
Ce chapitre contient les informations sur:
▪ Identification de l'unité extérieure
▪ Identification de l'unité intérieure
▪ Identification de la chaudière à gaz
▪ Combinaison des unités extérieures et intérieures
▪ Combinaison de l'unité extérieure avec des options
▪ Combinaison de l'unité intérieure avec des options
▪ Combinaison de la chaudière au gaz avec des options
5.2

Identification

REMARQUE
Lors de l'installation ou de l'entretien de plusieurs unités à
la fois, veillez à ne PAS intervertir les panneaux d'entretien
entre différents modèles.
5.2.1 Étiquette d'identification: unité extérieure
Emplacement
Guide de référence installateur
12
b
a
c
Identification du modèle
Exemple: RV L Q 05 CA V3
Code
RV Pompe à chaleur à paire extérieure Bi-bloc
L Faible température de l'eau – zone ambiante:
−10~−20°C
Q Réfrigérant R410A
05 Catégorie de capacité
CA Série de modèles
V3 Alimentation électrique
5.2.2 Étiquette d'identification: unité intérieure
Emplacement
Identification du modèle
Exemple: R HY HBH 05 AA V3
Code
R Modèle ROTEX
HY Unité intérieure hybride
HBH HBH=hydrobox chauffage uniquement
HBX=hydrobox chauffage et rafraîchissement
05 Catégorie de capacité
AA Série de modèles
V3 Alimentation électrique
5.2.3 Étiquette d'identification: chaudière à gaz
Emplacement
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Explications
Description
Module hybride ROTEX HPU
4P355635-1A – 2016.02
