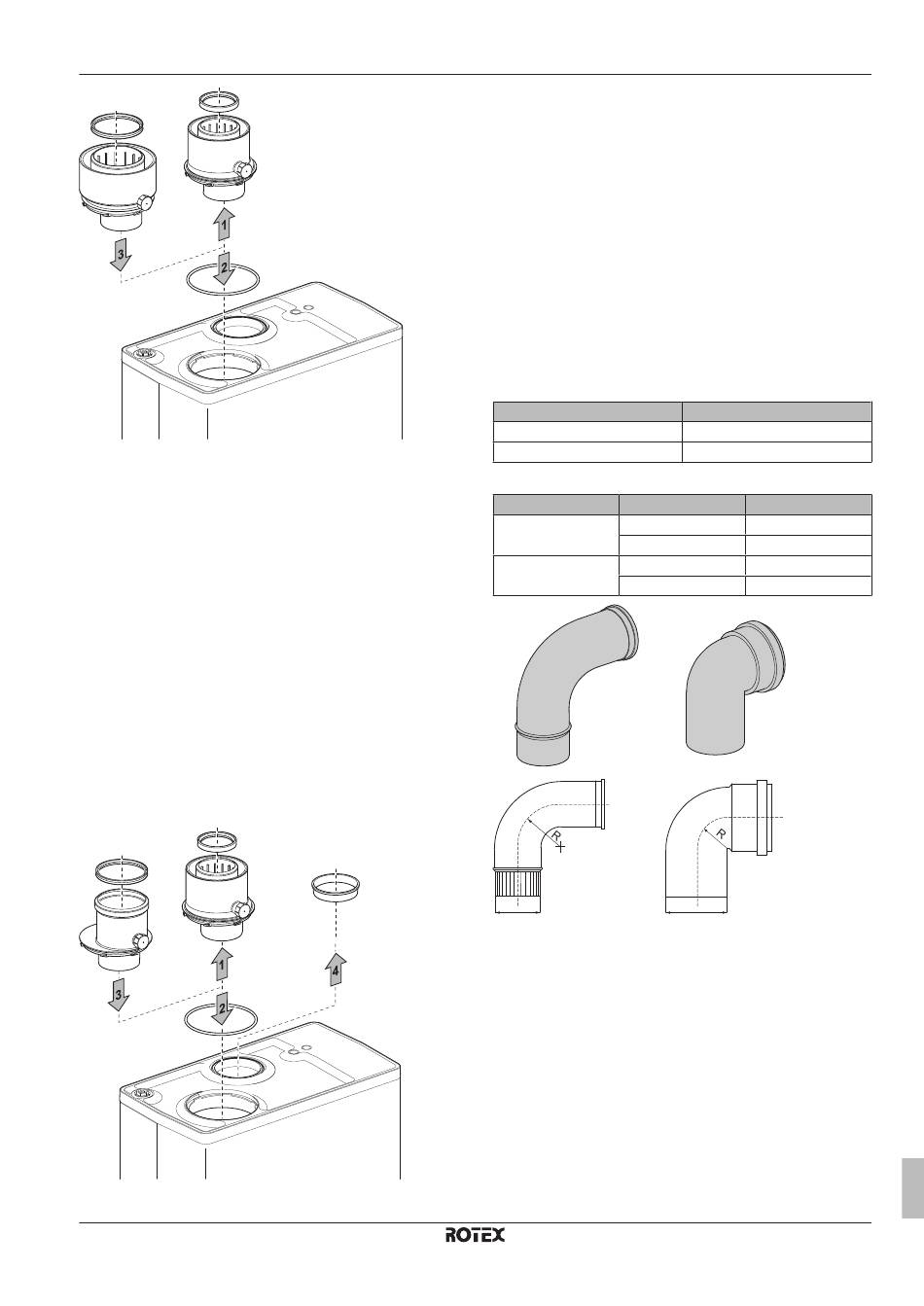

7.13.2 Transformation du raccordement
concentrique de 60/100 en un
raccordement à double tuyau
Le raccord concentrique Ø60/100 peut être remplacé par un raccord
à double tuyau de 2× Ø80 à l'aide d'un adaptateur.
1 Retirez le raccordement concentrique du tuyau d'alimentation
en air et du gaz de combustion, situé au-dessus de la
chaudière à gaz, en le tournant dans le sens anti-horaire.
2 Retirez le joint torique du tuyau concentrique et passez-le
autour de la bride de l'adaptateur à double tuyau de Ø80.
3 Placez le raccordement du gaz de combustion (Ø80) au-dessus
de l'appareil et tournez-le dans le sens horaire jusqu'à ce que
les points de mesure des ergots soient face à face. Le joint
d'étanchéité intégral garantit un raccordement hermétique.
4 Retirez le couvercle du raccord d'alimentation en air. Veiller à
raccorder correctement l'entrée de l'air. Il est INTERDIT
d'installer un système dépendant de l'air de la pièce.
5 Vérifiez le raccordement du tuyau du gaz de combustion interne
et du collecteur de condensat. Veillez à ce qu'ils soient
correctement raccordés.
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
7.13.3 Calcul de la longueur totale de la
tuyauterie
Lorsque la résistance du tuyau du gaz de combustion et
d'alimentation en air augmente, la puissance de l'appareil diminue.
La réduction maximum autorisée pour la puissance est de 5%.
La résistance du tuyau d'alimentation en air et du gaz de combustion
dépend de:
▪ sa longueur,
▪ son diamètre,
▪ tous les composants (coudes, tuyaux pliés, etc.).
La longueur de tuyau totale autorisée pour l'alimentation en air et le
gaz de combustion est indiquée pour chaque catégorie d'appareil.
Pour les raccordements à double tuyau, l'indication de la longueur
est basée sur Ø80 mm.
Longueur équivalente pour une installation concentrique
(60/100)
Pli à 90°
Pli à 45°
Longueur équivalente pour une installation à double conduit
R/D=1 Pli à 90°
Pli à 45°
R/D=0,5 Coude de 90°
Coude de 45°
R/D=1
D
Pour un raccordement à double tuyau, toutes les longueurs définies
ont un diamètre de 80 mm. Si le diamètre est plus petit ou plus
grand, la longueur de tuyau autorisée est respectivement inférieure
ou supérieure. Si le diamètre est plus petit, les longueurs suivantes
s'appliquent:
▪ Ø70: 0,59 × la longueur de tuyau autorisée pour Ø80
▪ Ø60: 0,32 × la longueur de tuyau autorisée pour Ø80
▪ Ø50: 0,15 × la longueur de tuyau autorisée pour Ø80
Contactez le fabricant pour vérifier les calculs de résistance du tuyau
d'alimentation en air et du gaz de combustion, ainsi que la
température du mur à l'extrémité du tuyau du gaz de combustion.
7 Installation
Longueur (m)
1,5
0,45
Longueur (m)
2 m
1 m
4 m
2 m
R/D=0.5
D
