Installation De L'unité Extérieure - Rotex RVLQ05CA Guide De Référence Installateur

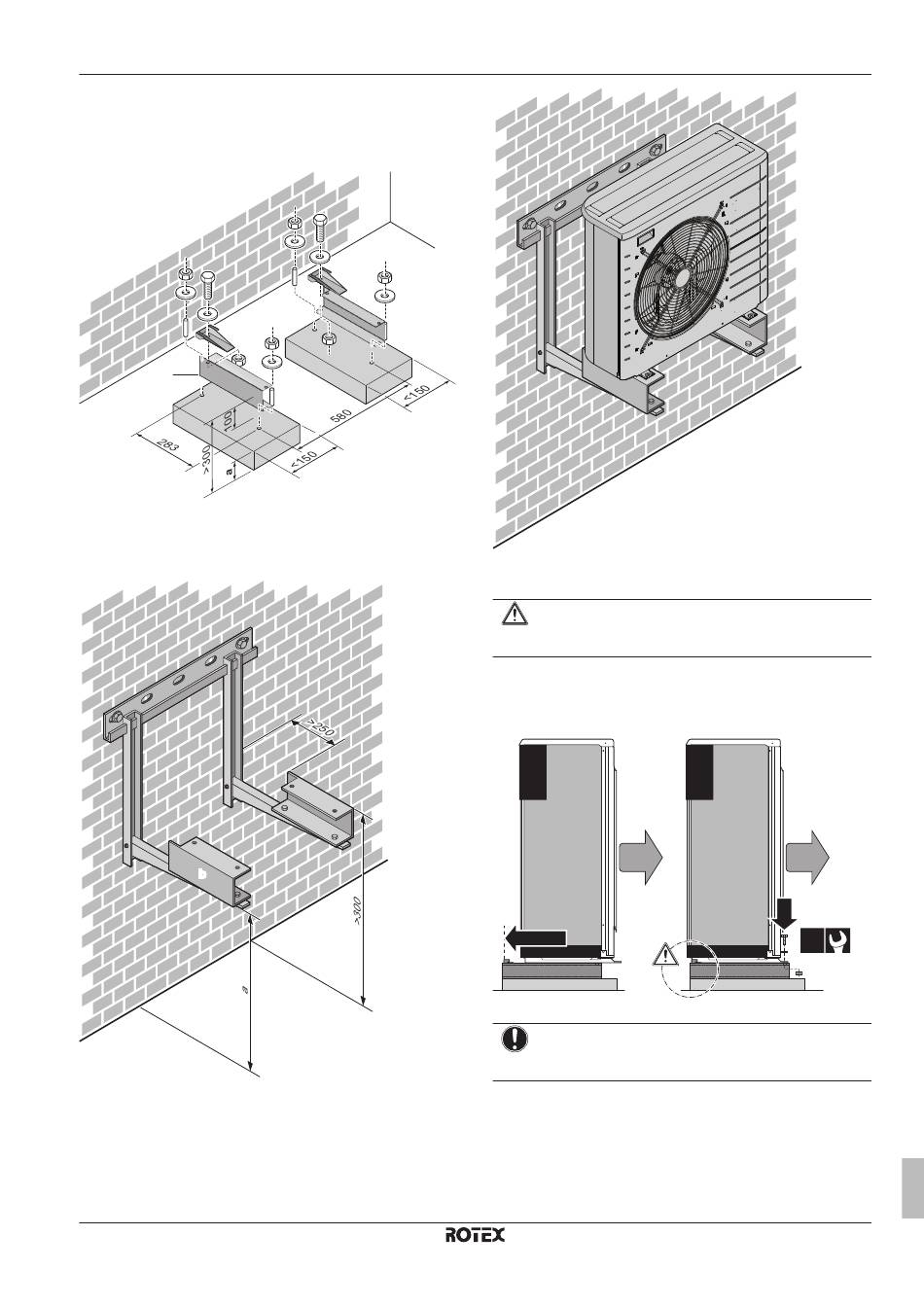

Dans tous les cas, laissez un espace libre d'au moins 300 mm sous
l'unité. Veillez également à ce que l'unité soit positionnée au moins
100 mm au-dessus du niveau maximum de neige envisagé. Dans ce
cas, il est recommandé de construire un support et d'y installer le kit
en option EKFT008CA.
b
(mm)
a Hauteur maximale des chutes de neige
b Kit en option EKFT008CA
Si l'unité est installée sur des supports muraux, il est conseillé
d'utiliser le kit en option EKFT008CA et d'installer l'unité comme suit:
b
(mm)
a Hauteur maximale des chutes de neige
b Kit en option EKFT008CA
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
7.3.4 Installation de l'unité extérieure
ATTENTION
NE RETIREZ PAS le carton de protection avant que l'unité
soit installée correctement.
1 Soulevez l'unité extérieure comme indiqué dans la section
"4.2.2 Retrait des accessoires de l'unité extérieure" à la
page 10.
2 Installez l'unité extérieure comme suit:
a
1
a Sortie d'air
REMARQUE
Le support DOIT être aligné sur la partie arrière de la
poutre en U.
3 Retirez le carton de protection et la feuille d'instructions.
7 Installation
a
2
2×
Guide de référence installateur
27
