5 Installez le couvercle du coffret électrique.
RRLQ004~008CAV3
ROTEX HPSU basse température Bi-bloc
4PW74444-1D – 2018.07
5 Démarrage de l'unité extérieure
4.7 Finalisation de l'installation de
l'unité extérieure
4.7.1 Finalisation de l'installation de l'unité
extérieure

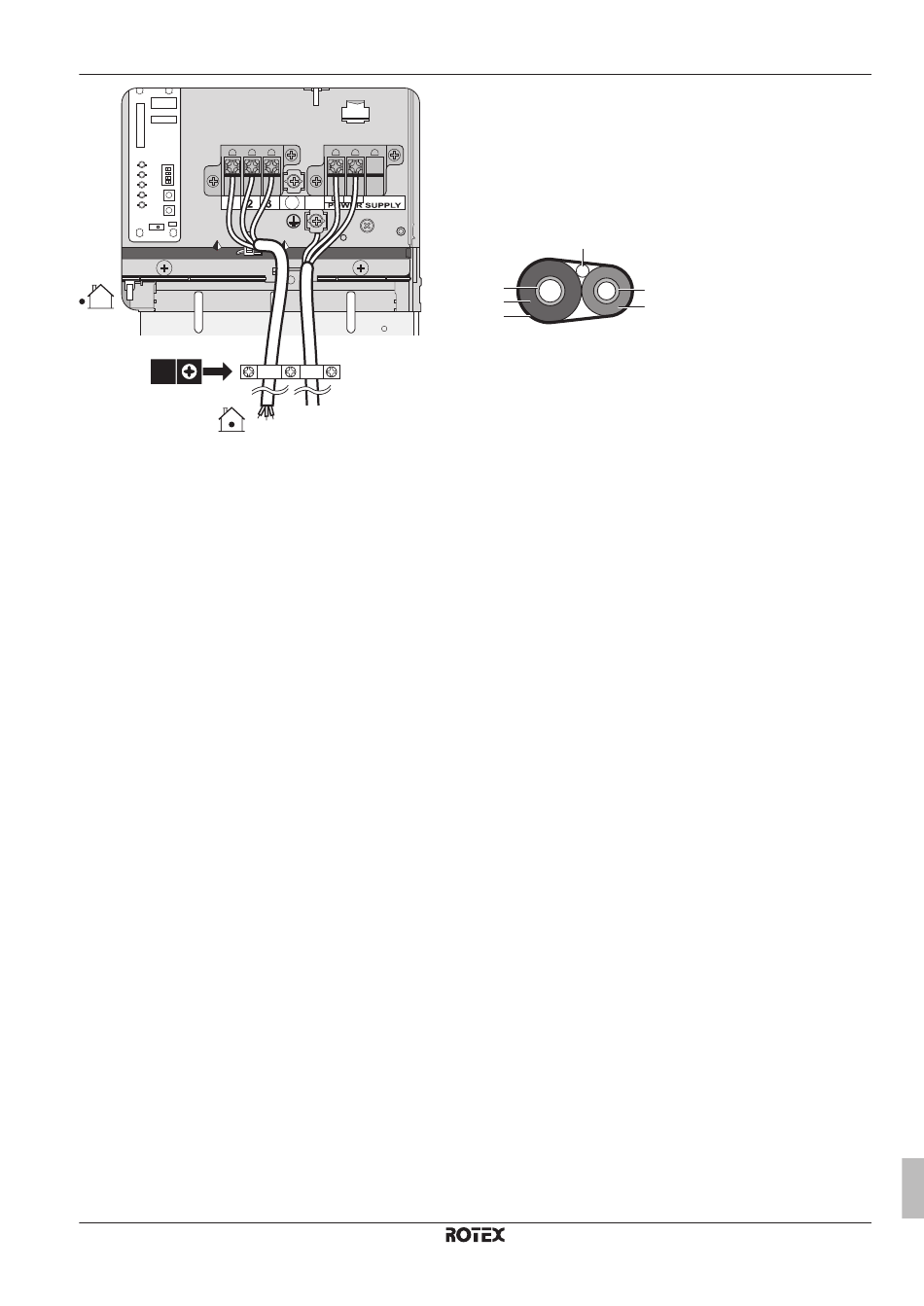

1 Isolez et installez la tuyauterie de réfrigérant et le câble
d'interconnexion comme suit:
c
a
d
b
e
f
a Tuyau de gaz
b Isolation du tuyau de gaz
c Câble d'interconnexion
d Tuyau de liquide
e Isolation du tuyau de liquide
f Ruban de finition
2 Installez le couvercle d'entretien.
5 Démarrage de l'unité
extérieure
Reportez-vous au manuel d'installation de l'unité intérieure pour la
configuration et la mise en service du système.
