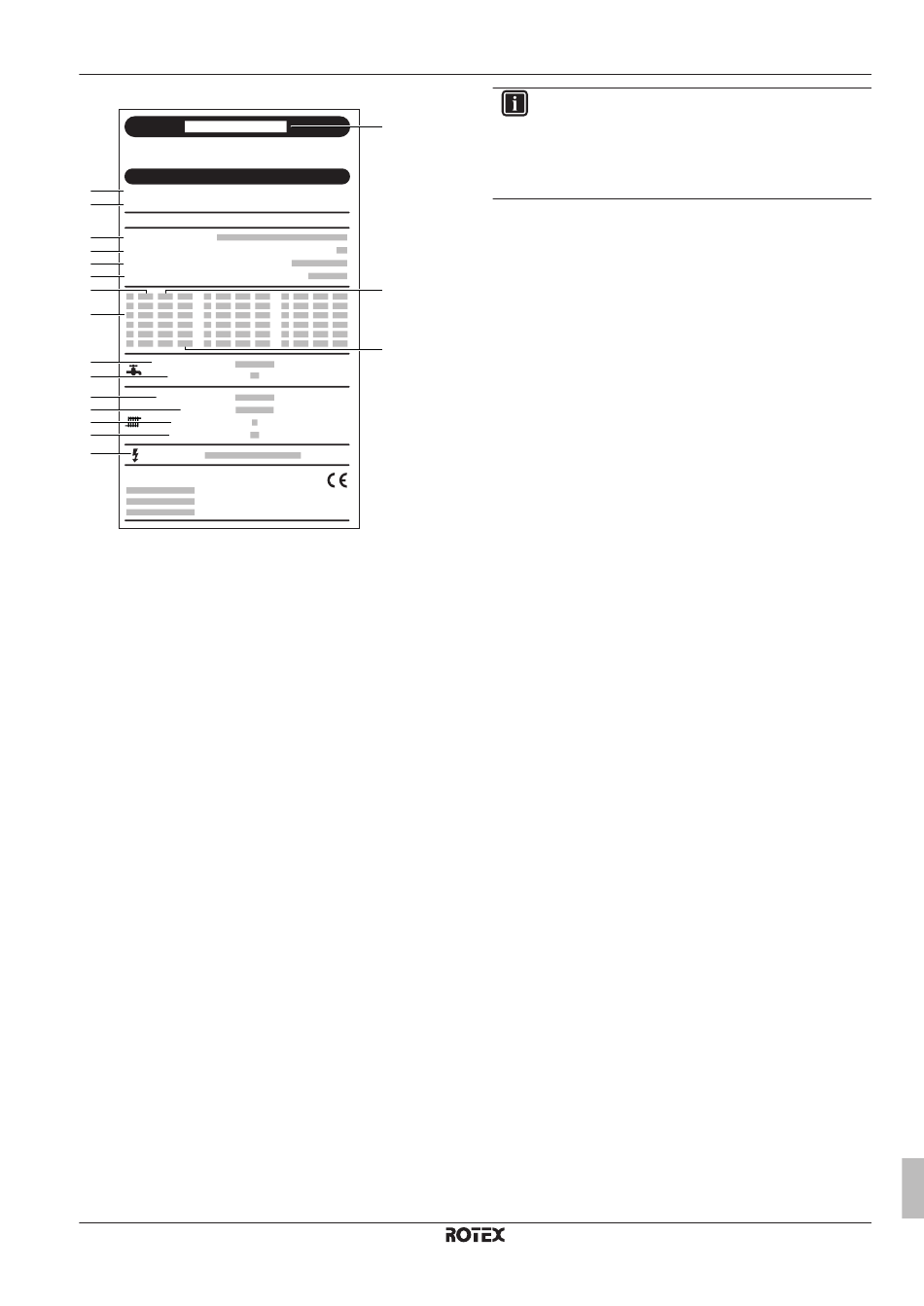

Identification du modèle
b
No:
c
Anno:
Condensing boiler
d
Type:
e
NOx classe:
f
PIN:
r
G.C.:
h
g
k
Qnw(net)
l
PMW
m
Qn (net)
n
Pn
o
PMS
p
Tmax
q
a Modèle
b Numéro de série
c Année de production
d Type d'appareil
e Classe NOx
f Numéro PIN: référence de l'organisme notifié
g Pays de destination
h Type de gaz
i Pression d'alimentation en gaz (en mbar)
j Catégorie d'appareil
k Capacité de chauffage de l'eau chaude sanitaire (en kW)
l Pression maximale de l'eau chaude sanitaire (en bar)
m Capacité de chauffage (en kW)
n Puissance nominale (en kW)
o Pression maximale du chauffage (en bar)
p Température du départ maximale (°C)
q Alimentation électrique
r Numéro de conseil du gaz
5.3 Association d'unités et d'options
5.3.1 Options possibles pour l'unité extérieure
Bac de récupération (EKDP008CA)
Le bac de récupération permet de récupérer ce qui est drainé de
l'unité extérieure. Le kit de bac de récupération est composé des
éléments suivants:
▪ Bac de récupération
▪ Supports d'installation
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du bac de récupération.
Chauffage du bac de récupération (EKDPH008CA)
Le chauffage du bac de récupération permet d'éviter le gel du bac
de récupération.
Nous vous recommandons d'installer cette option dans les régions
plus froides où les températures ambiantes peuvent être faibles ou
qui peuvent connaître d'importantes chutes de neige.
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du chauffage du bac de récupération.
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
a
Poutres en U (EKFT008CA)
Les poutres en U sont des supports d'installation sur lesquels l'unité
extérieure peut être posée.
Nous vous recommandons d'installer cette option dans les régions
i
plus froides où les températures ambiantes peuvent être faibles ou
qui peuvent connaître d'importantes chutes de neige.
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation de l'unité extérieure.
j
kW
bar
5.3.2
kW
Interface utilisateur (RKRUCBL*)
kW
bar
L'interface utilisateur et une interface utilisateur supplémentaire sont
°C
disponibles en option.
L'interface utilisateur supplémentaire peut être connectée:
▪ De manière à disposer:
0063
2013
▪ De manière à disposer d'une interface proposant d'autres
les interfaces utilisateur suivantes sont disponibles:
▪ RKRUCBL1 comprend les langues suivantes: allemand, français,
▪ RKRUCBL2 comprend les langues suivantes: anglais, suédois,
▪ RKRUCBL3 comprend les langues suivantes: anglais, espagnol,
▪ RKRUCBL4 comprend les langues suivantes: anglais, turc,
▪ RKRUCBL5 comprend les langues suivantes: allemand, tchèque,
▪ RKRUCBL6 comprend les langues suivantes: anglais, croate,
▪ RKRUCBL7 comprend les langues suivantes: anglais, allemand,
Les langues de l'interface utilisateur peuvent être téléchargées à
l'aide d'un logiciel PC ou copiées d'une interface utilisateur à l'autre.
Pour connaître les consignes d'installation, reportez-vous à la
section
page 43.
Thermostat d'ambiance (RKRTWA, RKRTR1, RTRNETA)
Vous pouvez connecter un thermostat d'ambiance en option à l'unité
intérieure. Ce thermostat peut être avec (RKRTWA) ou sans fil
(RKRTR1 et RTRNETA). Le thermostat RTRNETA ne peut être
utilisé qu'avec des systèmes qui fonctionnent uniquement en mode
chauffage.
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du thermostat d'ambiance et à l'addendum pour
l'équipement en option.
Capteur à distance pour le thermostat sans fil (EKRTETS)
Vous ne pouvez utiliser un capteur de température intérieure sans fil
(EKRTETS) qu'en association avec le thermostat sans fil (RKRTR1).
5 À propos des unités et des options
INFORMATIONS
En cas d'utilisation du chauffage du bac de récupération, il
est NÉCESSAIRE de couper le fil de liaison JP_DP sur la
carte de circuits imprimés d'entretien de l'unité extérieure.
Après avoir coupé le fil de liaison, vous DEVEZ réinitialiser
l'unité extérieure pour activer cette fonction.
Options possibles pour l'unité intérieure
▪ d'une commande à proximité de l'unité intérieure,
▪ d'une fonctionnalité de thermostat d'ambiance dans la pièce
principale à chauffer.
langues.
néerlandais, italien.
norvégien, finnois.
grec, portugais.
polonais, roumain.
slovène, slovaque.
hongrois, estonien.
russe, danois.
"7.11.9 Raccordement de l'interface utilisateur" à la
