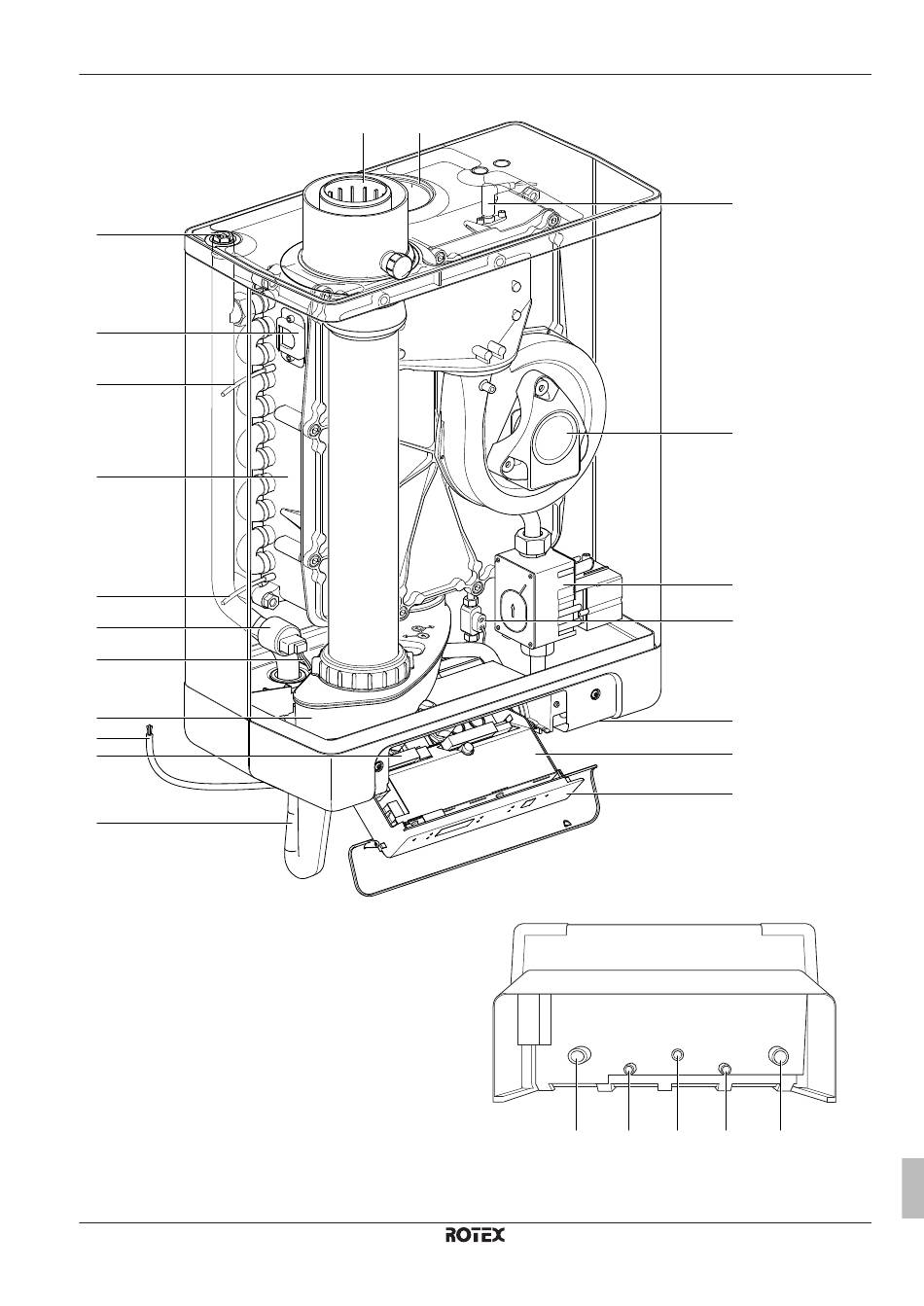

15.4.5 Composants: chaudière à gaz
i
j
c
q
d
g
o
n
h
m
p
a Vanne de gaz
b Panneau de commande de la chaudière
c Capteur S1
d Capteur S2
e Ventilateur
f Capteur de débit
g Capteur de pression du chauffage
h Câble électrique 230 V c.a. sans cheville (dénudé)
i Purge d'air manuelle
j Voyant
k Capuchon de l'alimentation en air
l Adaptateur du tuyau du gaz de combustion (utilisez
UNIQUEMENT avec le coude associé dans les kits de
ventouse)
m Bloc raccord/barrette de raccordement X4
n Bac de purge de condensat
o Capteur S3 d'eau chaude
p Condensat S3
q Échangeur de chaleur
r Panneau de fonctionnement et affichage
s Électrode à ionisation/d'allumage
t Position de la plaque signalétique
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
l k
Vue du dessous
15 Données techniques
s
e
a
f
t
b
r
a b c d
a Sortie du chauffage
b Sortie de l'eau chaude sanitaire
c Entrée du gaz
d Entrée de l'eau chaude sanitaire
e Entrée du chauffage
Guide de référence installateur
