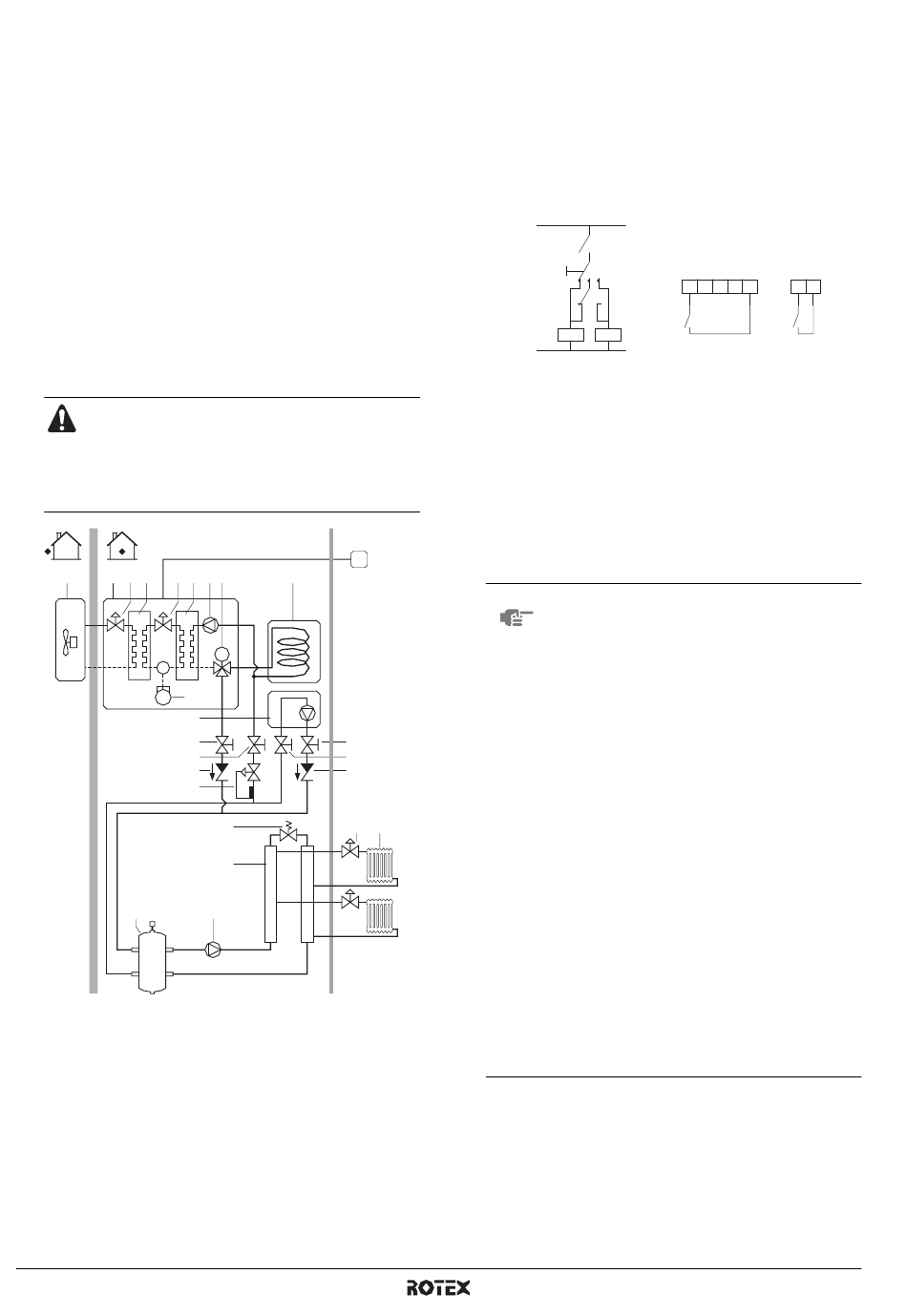

Exemples d'application avec 2 sources de chaleur
différentes (chaudière auxiliaire + unité RKHBRD)
Lors de l'utilisation de 2 sources de chaleur, il est recommandé
d'utiliser une bouteille de compensation comme suit:
I
Application 5
Chauffage en relève de chaudière (fonctionnement alternatif)
Application de chauffage de volume au moyen de l'unité
intérieure Rotex et d'une chaudière auxiliaire raccordée au
système. Un contact auxiliaire décide si l'unité intérieure
RKHBRD* ou la chaudière se mettra en marche. Ce contact
auxiliaire peut consister par ex. en un thermostat de
température extérieur, un contact pour compteur de nuit, un
contact à commande manuelle, etc.
Un fonctionnement bivalent n'est possible que pour le chauffage
de volume, pas pour le chauffage d'eau chaude sanitaire. L'eau
chaude sanitaire dans cette application est toujours fournie par
le ballon d'eau chaude sanitaire qui est raccordé à l'unité
intérieure Rotex.
La chaudière auxiliaire doit être intégrée dans le montage
hydraulique et électrique à réaliser sur place conformément aux
illustrations ci-dessous.
I
Veiller à ce que la chaudière et l'intégration de la
chaudière dans le système soit conforme aux
normes européennes et nationales en vigueur.
I
Rotex ne peut être tenu responsable de
situations incorrectes ou non sûres dans le
système de la chaudière.
1
2
3
4
3
10
12
12
13
19
11
1
Unité extérieure
2
Unité intérieure
3
Vanne d'expansion
électronique
4
Echangeur thermique
de réfrigérant
5
Echangeur de chaleur
à eau
6
Pompe
Manuel d'installation
5
A
B
C1
5 6
7
8
M
9
20
20
13
16
17 18
15
14
12
Vanne d'arrêt
13
Clapet de non-retour
(non fourni)
14
Pompe (non livrée)
15
Collecteur (non fourni)
16
Vanne de dérivation
(non fournie)
17
Vanne d'arrêt
(non fournie)
7
Vanne motorisée
à 3 voies (option)
8
Ballon d'eau chaude
sanitaire (option)
9
Compresseur
10
Boiler (non fourni)
11
Bouteille de
compensation
(non fournie)
I
Câblage sur place
L
th
RKHBRD*/auto / Boiler
C
K1A
K2A
N
Boiler thermostat
Thermostat de la chaudière
C
Contact auxiliaire (normalement fermé)
th
Thermostat d'ambiance chauffage uniquement
K1A
Relais auxiliaire pour activation de l'unité
RKHBRD* (non fournie)
K2A
Relais auxiliaire pour activation de la chaudière
(non fourni)
I
Utilisation
Lorsque le thermostat d'ambiance (th) se ferme, soit l'unité
RKHBRD*, soit la chaudière commence à fonctionner en
fonction de la position du contact auxiliaire (C).
I
REMARQUE
S'assurer que le contact auxiliaire (C)
dispose d'un différentiel ou d'un délai
suffisant de manière à éviter un changement
fréquent entre l'unité RKHBRD* et la
chaudière. Si le contact auxiliaire (C) est un
thermostat de température extérieur, veiller à
installer le thermostat à l'ombre de sorte qu'il
ne soit pas influencé ou enclenché/arrêté par
le soleil.
Une activation fréquente peut provoquer une
corrosion prématurée de la chaudière.
Contacter le fabricant de la chaudière.
I
En mode chauffage de l'unité RKHBRD*,
l'unité fonctionnera de manière à atteindre la
température d'eau de départ cible telle que
définie sur l'interface utilisateur. Lorsque le
fonctionnement avec loi d'eau est actif, la
température d'eau est déterminée auto-
matiquement en fonction de la température
extérieure.
Pendant le fonctionnement en chauffage de
la chaudière, la chaudière fonctionnera de
manière à atteindre la température d'eau de
sortie cible telle que définie sur la commande
de la chaudière.
Ne jamais régler le point de consigne de
température d'eau de sortie cible sur la
commande au-dessus de 80°C.
Unité intérieure pour système de pompe à chaleur air à eau
18
Radiateur (non fourni)
19
Vanne aquastat
(non fournie)
20
Vanne d'arrêt
(non fournie)
21
C1
Commande à distance
A
Lieu d'installation
B
Salle de séjour
RKHBRD*
Boiler
thermostat
A8P
1 2 3 4 5
X Y
K1A
K2A
RKHBRD011~016ADV1+Y1
4P403581-1 – 2015.04
