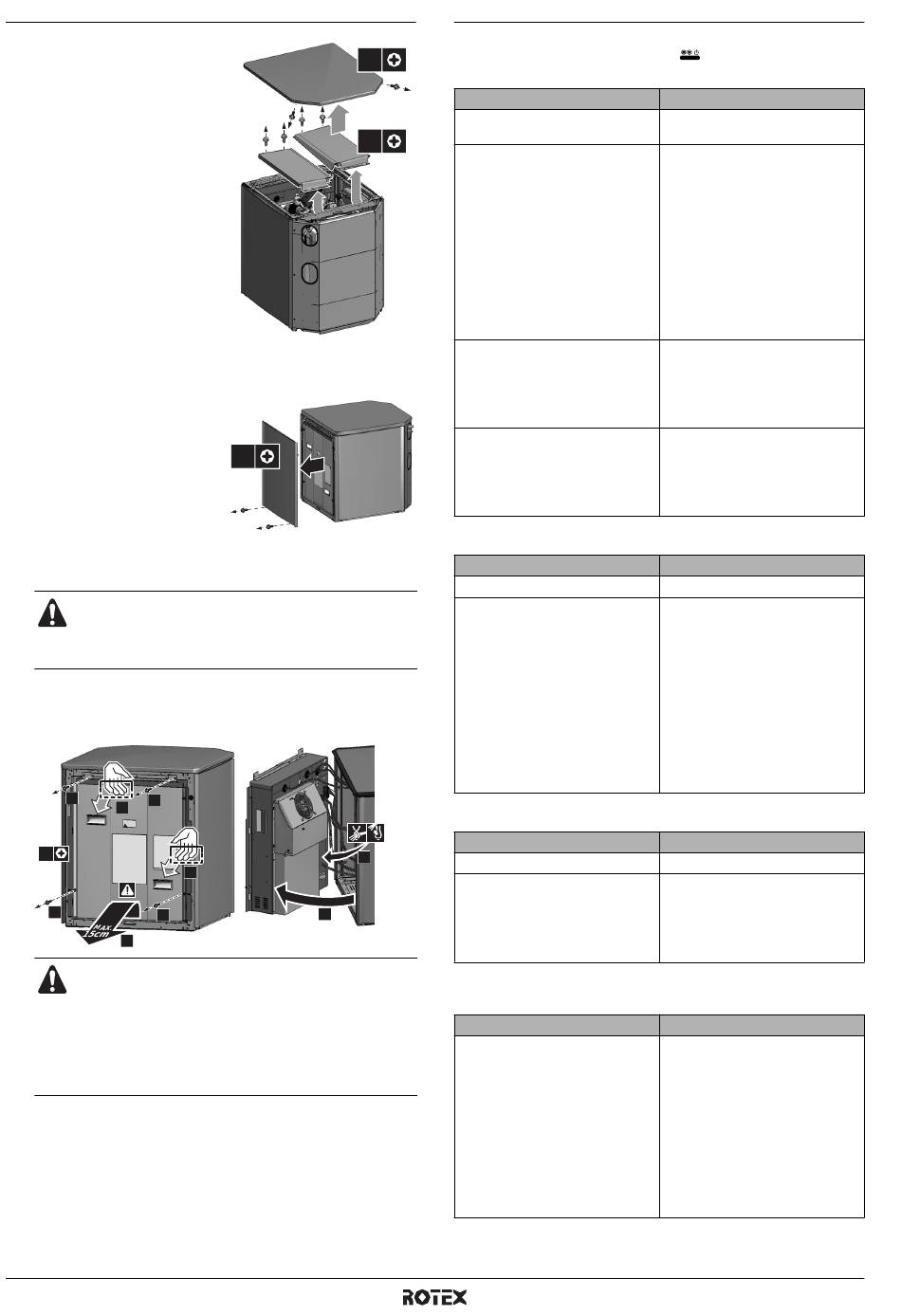

Ouverture de l'unité
I
Pour faciliter l'accès à la
vanne de purge d'air, la vanne
de
coupure
thermique,
vanne
à
3
voies,
thermistances, la gaine de
câblage sur place, ..., le
panneau décoratif supérieur
de l'unité peuvent être retirés
en enlevant les 2 vis à l'arrière
et en détachant le panneau.
Les deux plaques de purge
peuvent être retirées.
I
Pour accéder à l'unité intérieure à l'avant, le coffret électrique
total peut être retiré de l'unité.
1
Pour retirer le panneau déco-
ratif avant, enlever les 2 vis du
bas et ensuite, décrocher le
panneau.
2
Desserrer les vis avant et décrocher le coffret électrique
complet.
Couper l'alimentation électrique – et également
l'alimentation électrique de l'unité extérieure, etc. ... –
avant de retirer le couvercle de service du coffret
électrique.
Le coffret électrique peut à présent être retiré de l'unité
intérieure. Le câble du compresseur situé à l'arrière de l'unité
peut être détaché pour éloigner le coffret électrique de l'unité.
1
1
2
4x
1
1
3
I
Veiller à toujours fixer le couvercle avec les vis
lors de la dépose du coffret électrique.
I
Les parties à l'intérieur de l'unité peuvent être
chaudes et brûlantes.
I
Veiller à couper toutes les alimentations électri-
ques avant de retirer le coffret électrique de
l'unité.
Manuel d'installation
37
la
les
2x
2
5
Symptômes généraux
Symptôme 1: L'unité est activée (la DEL
2x
chauffe pas comme prévu
C
AUSES POSSIBLES
Le réglage de la température est
incorrect.
4x
Le débit d'eau est trop faible.
Le volume d'eau dans l'installation
est trop bas.
Manque de capacité
Symptôme 2: La pompe fait du bruit (cavitation)
C
AUSES POSSIBLES
Il y a de l'air dans le système.
La pression d'eau à l'entrée de la
pompe est trop faible.
Symptôme 3: La soupape de décharge de pression d'eau s'ouvre
C
AUSES POSSIBLES
4
Le vase d'expansion est cassé.
Le volume d'eau dans l'installation
est trop élevé.
Symptôme 4: La soupape de décharge de pression d'eau présente une
fuite
C
AUSES POSSIBLES
De la saleté bloque la sortie de la
soupape de décharge de pression.
est allumée), mais l'unité ne
M
ESURE CORRECTIVE
Vérifier le point de consigne de la
commande.
• Vérifier que toutes les vannes
d'arrêt du circuit d'eau sont
complètement ouvertes.
• Vérifier si le filtre à eau doit être
nettoyé.
• S'assurer qu'il n'y a pas d'air dans
le système (purger l'air).
• Vérifier sur le manomètre qu'il y a
une pression d'eau suffisante. La
pression d'eau doit être >0,3 bar
(l'eau est froide), >>0,3 bar
(l'eau est chaude).
• S'assurer que le vase d'expansion
n'est pas cassé.
S'assurer que le volume d'eau dans
l'installation est supérieure à la
valeur requise minimale (se reporter
à
"Vérification du volume d'eau et de
la pré-pression du vase d'expansion"
à la page
13).
• Vérifier si le ventilateur de
refroidissement à l'arrière du
coffret électrique fonctionne
correctement.
• Vérifier si l'unité n'est pas installée
à un endroit trop chaud (>30°C).
M
ESURE CORRECTIVE
Purger l'air.
• Vérifier sur le manomètre qu'il y a
une pression d'eau suffisante. La
pression d'eau doit être de
>0,3 bar (l'eau est froide), de
>>0,3 bar (l'eau est chaude).
• Vérifier que le manomètre n'est
pas cassé.
• Vérifier que le vase d'expansion
n'est pas cassé.
• Vérifier que le réglage de la
pré-pression du vase d'expansion
est correct (se reporter à
de la pré-pression du vase
d'expansion" à la page
M
ESURE CORRECTIVE
Remplacer le vase d'expansion.
S'assurer que le volume d'eau dans
l'installation est inférieur à la valeur
maximale admise (se reporter à
"Vérification du volume d'eau et de la
pré-pression du vase d'expansion" à
la page
13).
M
ESURE CORRECTIVE
Vérifier le bon fonctionnement de la
soupape de décharge de pression
en tournant le bouton rouge de la
soupape dans le sens inverse des
aiguilles d'une montre:
• Si aucun claquement n'est
audible, contacter un revendeur
local.
• Au cas où l'eau ne cesse de
s'écouler de l'unité, fermer les
vannes d'arrêt d'entrée et de
sortie d'eau pour commencer, puis
contacter le revendeur local.
Unité intérieure pour système de pompe à chaleur air à eau
"Réglage
14).
RKHBRD011~016ADV1+Y1
4P403581-1 – 2015.04
