8 Configuration
# Code
[A.2.2.A] [D‑02] Si un ballon est installé, l'unité intérieure
offre la possibilité de raccorder une
pompe à eau chaude sanitaire à fournir
(type MARCHE/ARRÊT). Sa
fonctionnalité se distingue selon
l'installation et la configuration sur
l'interface utilisateur.
Si [E‑06]=0
▪ 0 (Non) (valeur par défaut): PAS
installé
▪ 1 (Retour sec.): Installée pour l'eau
chaude sanitaire instantanée lorsque
l'eau chaude est prélevée. L'utilisateur
final définit la durée de fonctionnement
(durée de programme hebdomadaire
de la pompe à eau chaude sanitaire
lorsqu'elle doit fonctionner. Il est
possible de commander cette pompe
avec l'unité intérieure. La température
cible de la fonction de recirculation est
d'au moins 45°C, ou le point de
consigne de l'eau chaude sanitaire
défini sur l'écran d'accueil de l'eau
chaude sanitaire (à condition qu'elle
soit >45°C).
Si [E‑06]=1
▪ 0 (Non) (valeur par défaut): PAS
installé
▪ 1 (Retour sec.): Installée pour l'eau
chaude sanitaire instantanée lorsque
l'eau est prélevée. L'utilisateur final
définit la durée de fonctionnement
(durée de programme hebdomadaire)
de la pompe à eau chaude sanitaire
lorsqu'elle doit fonctionner. Il est
possible de commander cette pompe
avec l'unité intérieure.
▪ 2 (Shunt désinf.): Installée pour la
désinfection. Elle fonctionne lorsque la
fonction de désinfection de l'eau
chaude sanitaire est en marche.
Aucun autre réglage n'est nécessaire.
Reportez-vous également aux
illustrations ci-dessous.
REMARQUE
Si un pompe à eau chaude sanitaire pour de l'eau chaude
sanitaire instantanée est présente dans le système
([D‑02]=1), l'entartrage de l'échangeur de chaleur de la
chaudière peut avoir lieu plus rapidement en raison d'un
fonctionnement de l'eau chaude sanitaire plus fréquent.

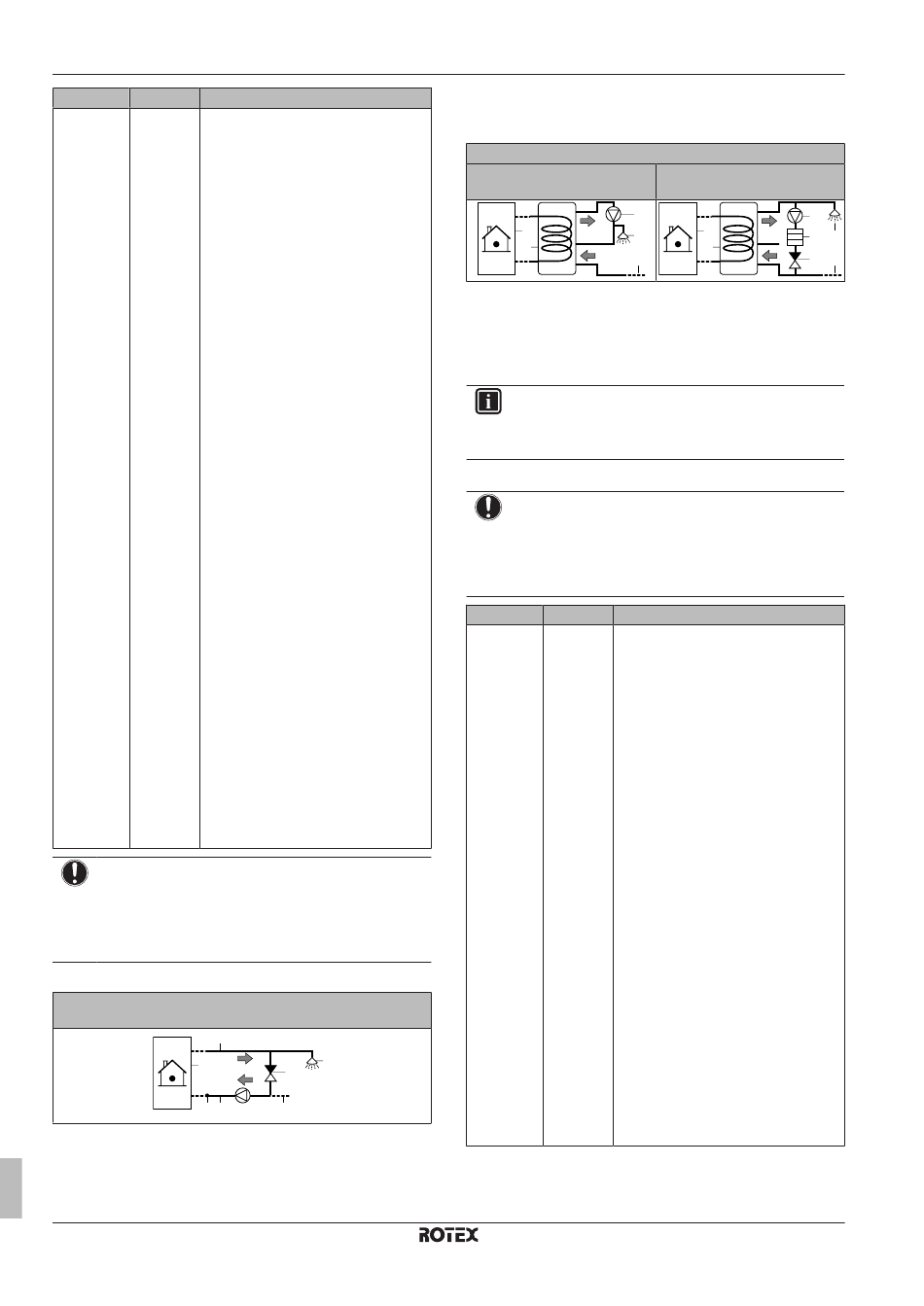

Si [E‑06]=0
Pompe à eau chaude sanitaire installée pour l'eau chaude
instantanée
b
a
f e
a Unité intérieure
b Raccord d'eau chaude sur la chaudière
c Pompe à eau chaude sanitaire (non fournie)
d Douche (à fournir)
e Entrée sur la chaudière
f Thermistance de recirculation (EKTH2) (à fournir)
Guide de référence installateur
58
Description
d
h
c g
g Alimentation en eau
h Clapet de non-retour (à fournir)
Si [E‑06]=1
Pompe à eau chaude sanitaire installée pour...
Eau chaude sanitaire
instantanée
c
a
f
b
g
a Unité intérieure
b Ballon
c Pompe à eau chaude sanitaire (non fournie)
d Élément de chauffage (non fourni)
e Clapet de non‑retour (à fournir)
f Douche (à fournir)
g Eau froide
INFORMATIONS
Les réglages par défaut corrects pour l'eau chaude
sanitaire ne sont appliqués que lorsque le fonctionnement
de l'eau chaude sanitaire est activé ([E‑05]=1).
Thermostats et capteurs externes
REMARQUE
Si un thermostat d'ambiance externe est utilisé, il
contrôlera la protection antigel. Cependant, la protection
antigel est uniquement possible si le contrôle de la
température de départ est activé sur l'interface utilisateur
de l'unité.
# Code
[A.2.2.4] [C-05] Type contact princ.
Lors du contrôle du thermostat
d'ambiance externe, il faut définir le type
de contact du convecteur de pompe à
chaleur ou du thermostat d'ambiance
en option pour la zone principale de
température de départ.
▪ 1 (Thermo ON/OFF) (par défaut): le
thermostat d'ambiance externe ou le
convecteur de la pompe à chaleur
raccordé
chauffage
avec le même signal que s'il était relié
à
(préservée pour la zone principale de
température de départ) de l'unité
intérieure (X2M/1). Sélectionnez cette
valeur en cas de raccordement au
convecteur de la pompe à chaleur
(RFWXV).
▪ 2 (Demande R/C): le thermostat
d'ambiance externe raccordé envoie
une
chauffage et de rafraîchissement et
est
numériques (préservées pour la zone
principale de température de départ)
de l'unité intérieure (X2M/1 et 2).
Sélectionnez cette valeur en cas de
raccordement
d'ambiance filaire (RKRTWA) ou sans
fil (RKRTR1).
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Désinfection
c
a
d
b
e
Description
envoie la demande de
ou de rafraîchissement
1 seule entrée numérique
demande individuelle de
donc relié aux 2 entrées
au thermostat
Module hybride ROTEX HPU
4P355635-1A – 2016.02
f
g
