▪ Température de l'eau – Convecteurs de pompe à chaleur. Si
les convecteurs de la pompe à chaleur sont raccordés, la
température de l'eau dans ces derniers ne doit PAS dépasser
65°C. Si nécessaire, installez une vanne thermostatique
contrôlée.
▪ Température de l'eau – Boucles de chauffage au sol. Si les
boucles de chauffage au sol sont raccordées, installez un
mélangeur pour empêcher l'eau trop chaude de pénétrer dans le
circuit de chauffage au sol.
▪ Température d'eau La tuyauterie installée et les accessoires de
tuyauterie (vannes, raccords, etc.) DOIVENT résister aux
températures suivantes.

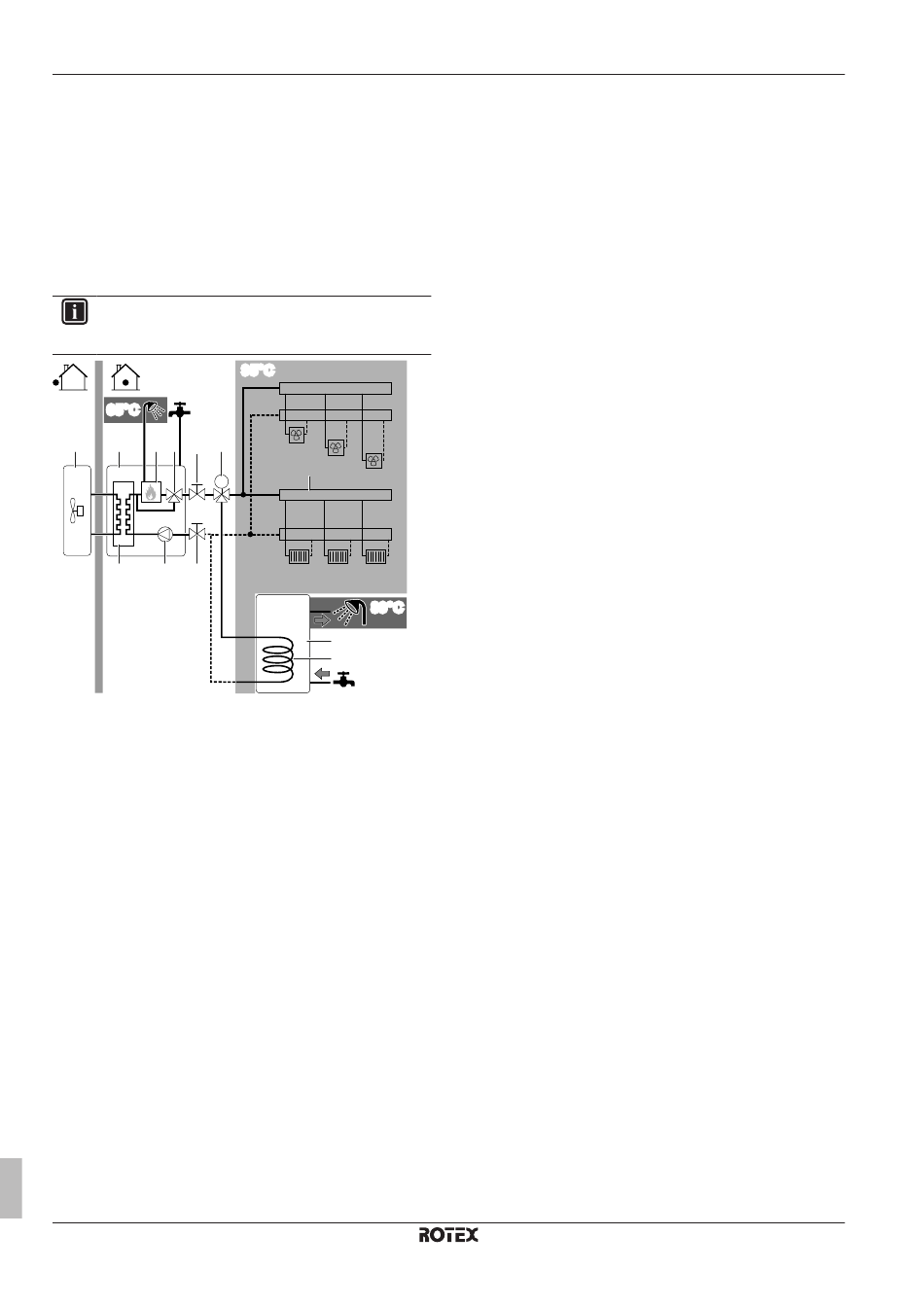

INFORMATIONS
L'illustration suivante est un exemple, il est possible qu'elle
ne corresponde PAS à la configuration de votre système.
65°C
a b d e g h
M
c f g
a Unité extérieure
b Unité intérieure
c Échangeur de chaleur
d Chaudière
e Vanne de dérivation
f Pompe
g Vanne d'arrêt (à fournir)
h Vanne 3 voies motorisée (dans le kit en option)
i Collecteur
j Ballon d'eau chaude domestique (option)
k Serpentin de l'échangeur de chaleur
FCU1...3 Ventilo-convecteur (option)
RAD1...3 Radiateur (non fourni)
▪ Drainage – Points bas. Prévoyez des robinets de vidange à tous
les points bas du système pour permettre la vidange complète du
circuit d'eau.
▪ Drainage – Soupape de décharge de pression. Installez un
drainage adapté pour la soupape de décharge de pression de
manière à ce que l'eau n'entre pas en contact avec les pièces
électriques.
▪ Purgeurs d'air. Prévoyez des purgeurs d'air au niveau de tous
les points hauts du système, ils doivent également être facilement
accessibles pour l'entretien. Une purge d'air automatique est
prévue dans l'unité intérieure. Veillez à ce que la purge d'air ne
soit PAS trop serrée de manière à ce que l'évacuation
automatique de l'air dans le circuit d'eau soit possible.
▪ Pièces recouvertes de zinc. N'utilisez jamais de pièces
recouvertes de zinc dans le circuit d'eau. Le circuit d'eau interne
de l'unité utilise une tuyauterie en cuivre, cela risque donc
d'entraîner une corrosion excessive.
Guide de référence installateur
20
95°C
FCU1
FCU2
i
FCU3
RAD1 RAD2 RAD3
89°C
j
k
▪ Tuyauterie métallique sans laiton. Si vous utilisez une
tuyauterie métallique sans laiton, isolez correctement les parties
en laiton et les parties sans laiton de manière à ce qu'elles
n'entrent PAS en contact. Cela permet d'éviter la corrosion
galvanique.
▪ Vanne – Séparation des circuits. Lors de l'utilisation d'une
vanne 3 voies dans le circuit d'eau, veillez à ce que le circuit d'eau
chaude sanitaire et le circuit de chauffage au sol soient totalement
séparés.
▪ Vanne – Délai de changement. Lors de l'utilisation d'une vanne
2 voies ou 3 voies dans le circuit d'eau, le délai maximal de
commutation de la vanne doit être de 60 secondes.
▪ Filtre. L'installation d'un filtre supplémentaire sur le circuit d'eau
de chauffage est fortement recommandée. Il est recommandé
d'utiliser un filtre magnétique ou à cyclone capable de supprimer
les petites particules, notamment les particules métalliques de la
tuyauterie de chauffage encrassée. Les particules de petite taille
peuvent endommager l'unité et ne seront PAS éliminées par le
filtre standard du système de pompe à chaleur.
▪ Pot de décantation – Installations de chauffage anciennes. Si
l'installation de chauffage
recommandons d'utiliser un pot de décantation. Les boues et
dépôts du chauffage peuvent endommager l'unité et réduire sa
durée de vie. Il est également possible de protéger le circuit d'eau
chaude sanitaire par un filtre pour empêcher toute panne pendant
le fonctionnement de l'eau chaude sanitaire.
▪ Ballon d'eau chaude sanitaire – Capacité. Pour éviter la
stagnation de l'eau, il est important que la capacité de stockage
du ballon d'eau chaude sanitaire corresponde à la consommation
quotidienne d'eau chaude sanitaire.
▪ Ballon d'eau chaude sanitaire – Après l'installation. Le ballon
d'eau chaude sanitaire doit être rincé à l'eau claire juste après
installation. Cette procédure doit être répétée au moins une fois
par jour pendant les 5 jours qui suivent l'installation.
▪ Ballon d'eau chaude sanitaire – Arrêt. En cas de périodes
prolongées de non-consommation d'eau chaude, l'équipement
DOIT être rincé à l'eau claire avant utilisation.
▪ Ballon d'eau chaude sanitaire – Désinfection. Pour en savoir
plus sur la fonction de désinfection du ballon d'eau chaude
sanitaire, reportez-vous à la section
sanitaire: avancé" à la page 70.
▪ Ballon d'eau chaude sanitaire – Installation d'un ballon tiers.
En cas d'installation d'un ballon tiers, prenez les exigences
suivantes en compte:
▪ la taille du serpentin devrait être ≥0,45 m
▪ la tuyauterie d'eau doit être ≥3/4" pour éviter des chutes de
pression importantes,
▪ un doigt de gant est à prévoir à un emplacement adéquat (au-
dessus du serpentin de chauffage). Le capteur du ballon ne
devrait pas être en contact avec de l'eau.
▪ le point de consigne maximal du ballon pour un ballon tiers
correspond à 60°C,
▪ en cas de présence d'un chauffage électrique dans le ballon,
assurez-vous qu'il est installé correctement (au-dessus du
serpentin de chauffage).
Reportez-vous au manuel d'installation EKHY3PART pour plus
d'informations.
▪ Mitigeurs thermostatiques. Conformément à la législation
applicable, il peut être nécessaire d'installer des mitigeurs
thermostatiques.
▪ Mesures d'hygiène. L'installation doit être conforme à la
législation applicable et peut nécessiter des mesures d'hygiène
supplémentaires.
