7 Installation
b
a
a Carton de protection
b Feuille d'instructions
7.3.5

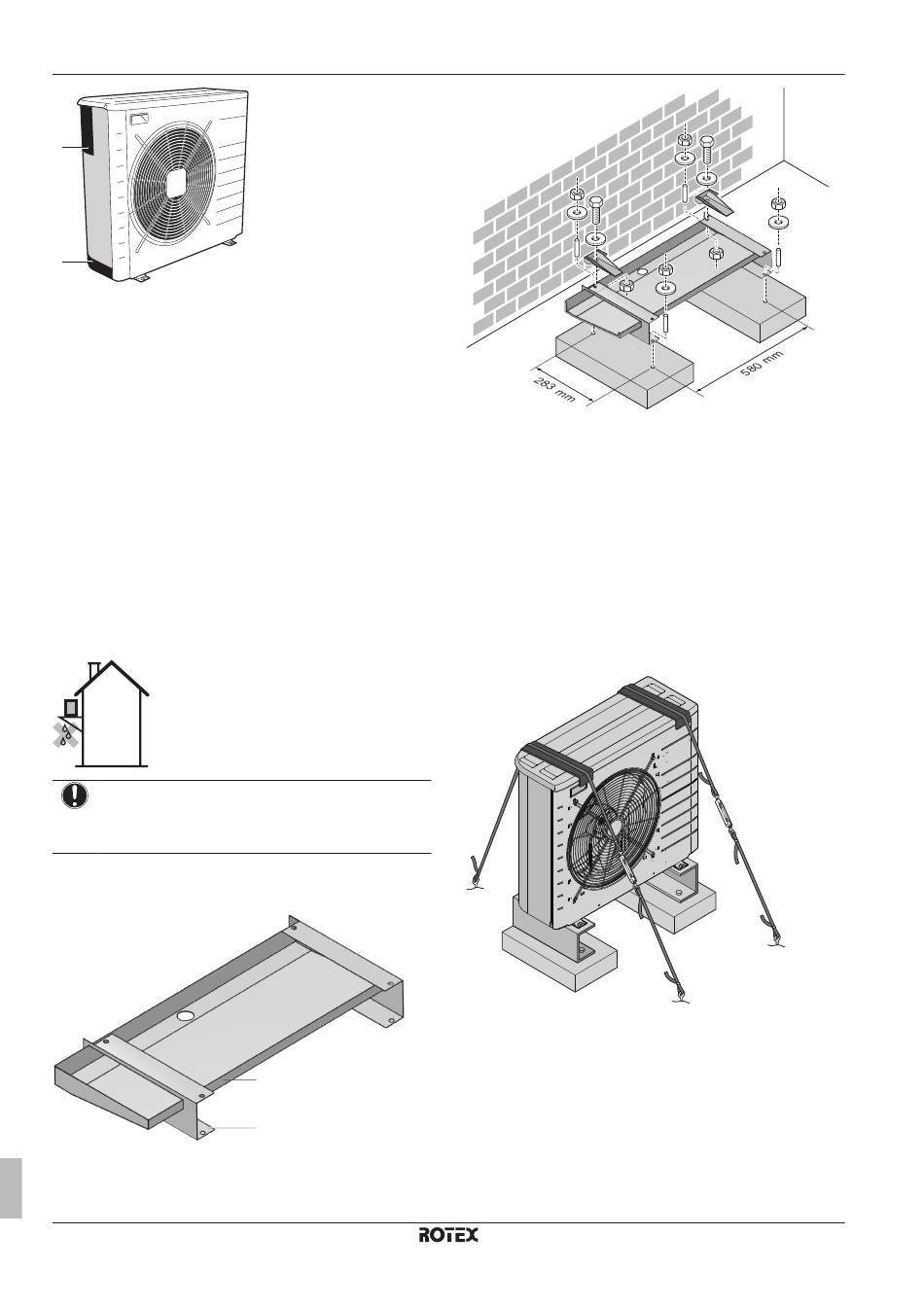

Pour fournir le drainage

▪ Évitez les lieux d'installation où les fuites d'eau de l'unité liées à
une obstruction du bac de récupération peuvent entraîner des
dommages au niveau du site.
▪ Veillez à ce que l'eau de condensation puisse être évacuée
correctement.
▪ Installez l'unité sur une base permettant d'assurer un drainage
correct, de manière à éviter l'accumulation de glace.
▪ Préparer un canal de drainage d'eau autour de la base pour
évacuer les eaux résiduelles autour de l'unité.
▪ Veillez à ce que l'eau ne s'écoule pas sur le passage afin que le
passage ne devienne pas glissant en cas de températures
inférieures à zéro.
▪ Si vous installez l'unité sur un châssis, placez un panneau
d'étanchéité à une distance de 150 mm de la partie inférieure de
l'unité de manière à éviter toute infiltration d'eau dans l'unité et
tout écoulement de l'eau de drainage (reportez-vous à l'illustration
suivante).
REMARQUE
Si les orifices de drainage de l'unité extérieure sont
bloqués, prévoyez un espace d'au moins 300 mm sous
l'unité extérieure.
Un kit de bac de récupération complémentaire (EKDP008CA) peut
être utilisé pour récupérer l'eau de drainage. Le kit de bac de
récupération est composé des éléments suivants:
a Bac de récupération
b Poutres en U
Guide de référence installateur
28
a
b
7.3.6 Protection de l'unité extérieure contre les
chutes
Si l'unité est installée dans un lieu où des vents forts peuvent la faire
basculer, prenez les mesures suivantes:
1 Préparez 2 câbles comme indiqué sur l'illustration suivante (à
fournir).
2 Placez les 2 câbles sur l'unité extérieure.
3 Insérez une feuille en caoutchouc entre les câbles et l'unité
extérieure de manière à ce que le câble ne raye pas la peinture
(à fournir).
4 Fixez les extrémités du câble. Serrez ces extrémités.
7.4 Montage de l'unité intérieure
7.4.1 À propos du montage de l'unité intérieure
Quand
Vous devez monter l'unité extérieure et l'unité intérieure avant de
brancher la tuyauterie de réfrigérant et d'eau.
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
