COMPACT 3.0

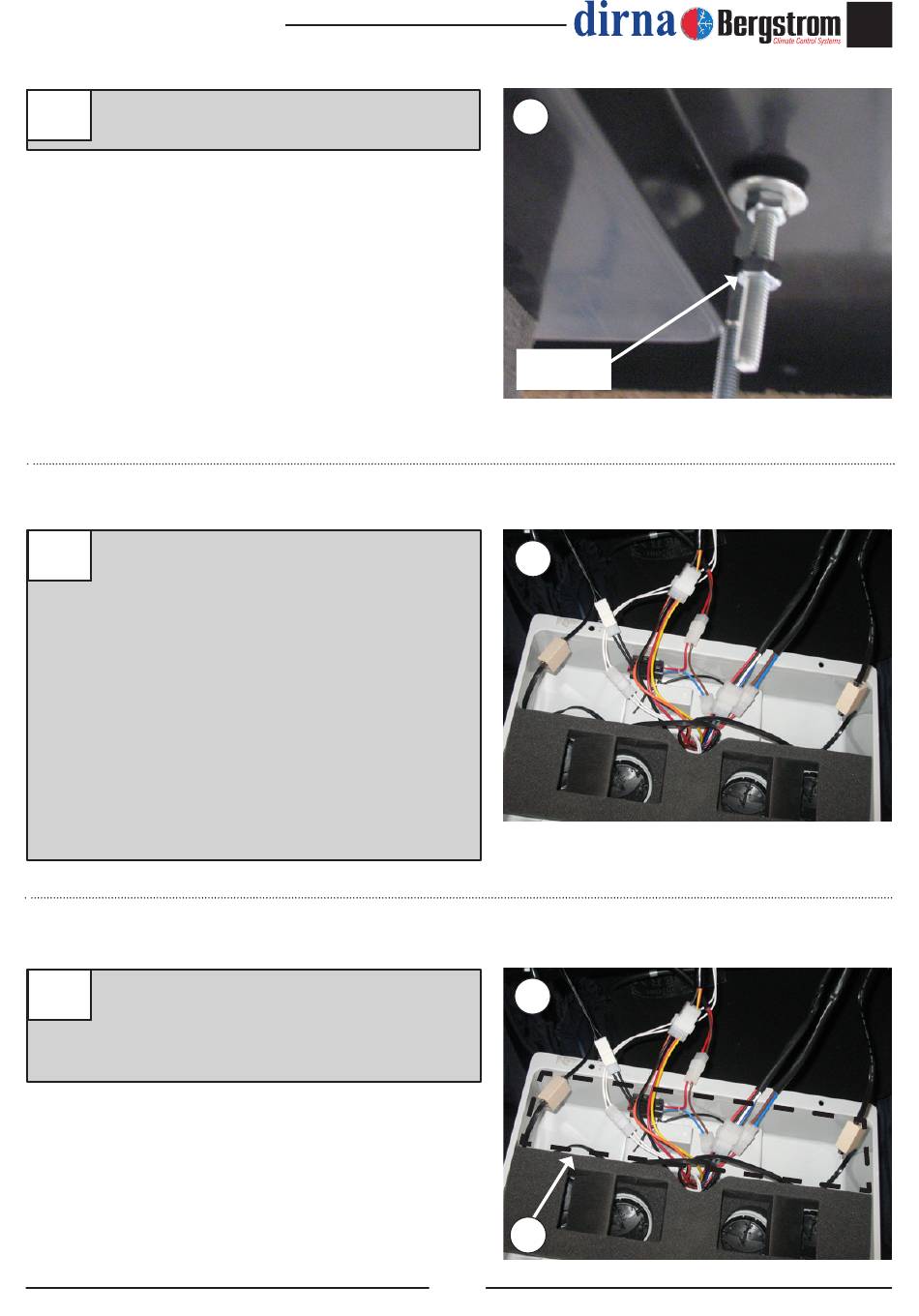

Colocar (1) tuerca M6 sin apretar en cada
10a
espárrago.
Conectar (2) cables de comunicación (A), las
10b
(2) cajas de 4 vías y (4) de 2 vías; del panel
interior de distribución de aire con las del
Compact.
Tener en cuenta que la caja de 2 vías marcada
con cables blancos se une al conector con
cables blancos que sale por la parte central
del equipo.
Atención: Es muy importante no invertir
los colores de los cables de la caja 2 vías
del ventilador del condensador (caja con
cables R y N).
Introducir cableados en el hueco existente (H)
10c
en el panel interior de distribución de aire para
no interferir en el ajuste de los canalizadores
con la base del equipo.
Air conditioning for vehicles
10a
Tuerca M6
10b
10c
H
