COMPACT 3.0

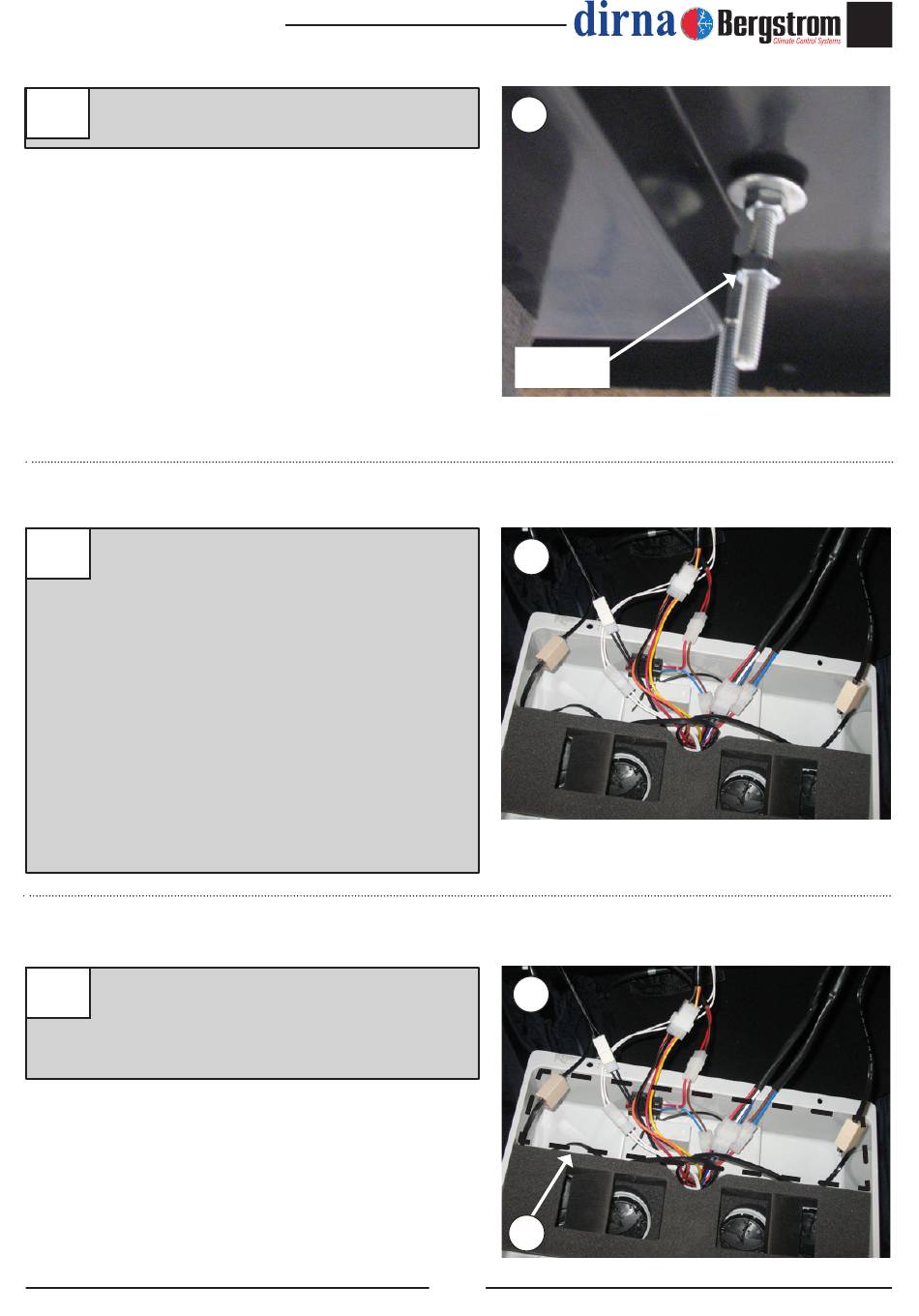

Jeweils die Mutter (1) M6 ohne Anziehen auf
10a
die Stiftschrauben legen.
(2) Kommunikationskabel (A), (2) 4-Wege-
10b
Kästen und (4) 2-Wege-Kästen der inneren
Luftverteilertafel mit denen des Compact
verbinden.
Dabei beachten, dass der mit den weißen
Kabeln markierte
dem im mittleren Bereich des Geräts mit
den weißen Kabeln heraustretenden Stecker
anzuschließen ist.
ACHTUNG:
Kastens des Elektrolüfters dürfen (Kasten
mit Kabeln R und N) keinesfalls vertauscht
werden!
Kabel in die Aussparung (H) in der inneren
10c
Luftverteilertafel stecken, um die Justierung
der Kabelführungen mit der Grundplatte der
Anlage nicht zu beeinträchtigen.
Zwei-Wege-Kasten
Die Farben des
10a
Mutter M6
10b
an
2-Wege-
10c
H
55
