COMPACT 3.0
GE
15

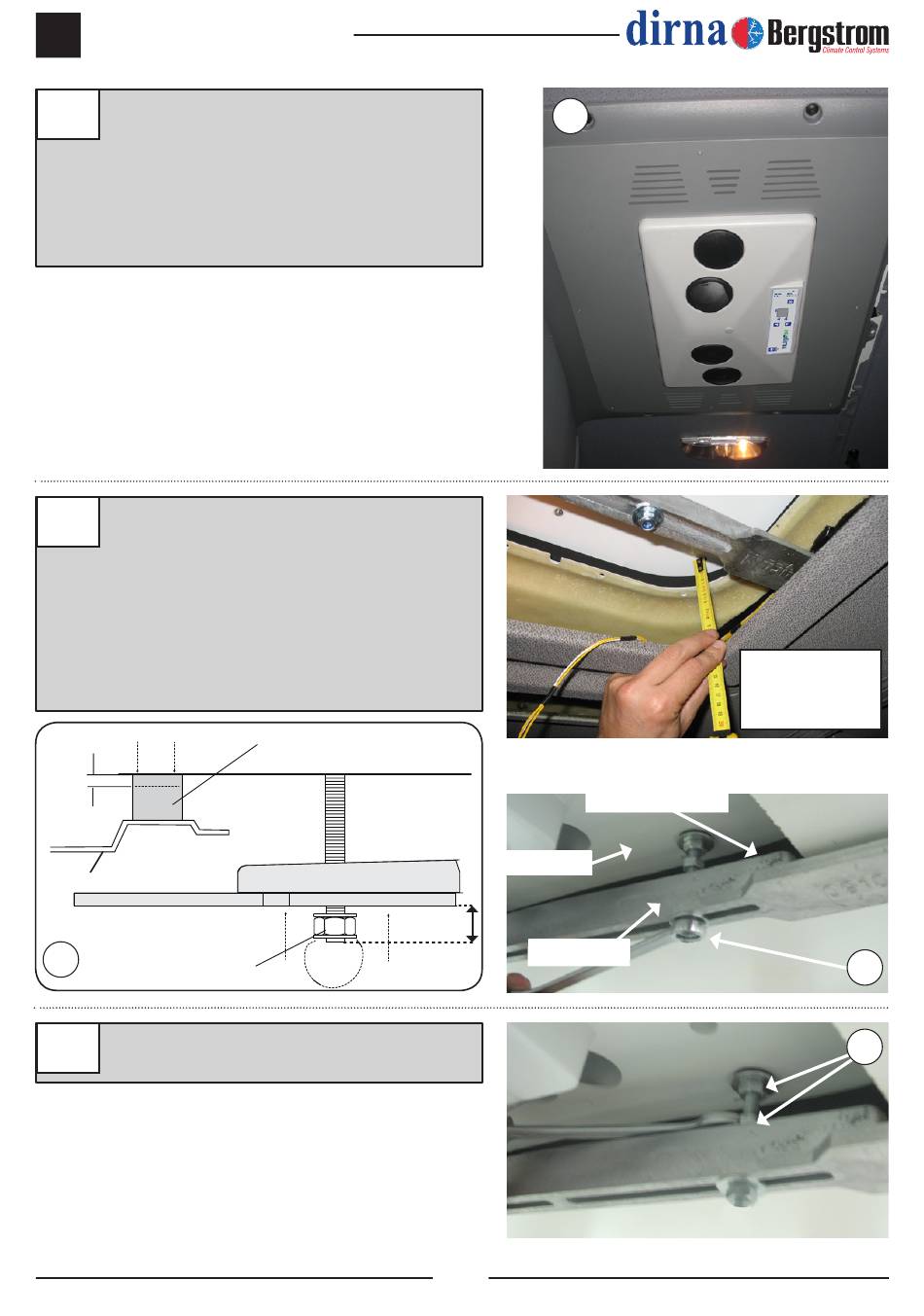

Mitgelieferte
Originalkonsolenrahmen legen und Gerät
zentrieren.
ACHTUNG! DIE VORHANDENE ÖFFNUNG
ZWISCHEN RAHMEN UND FRONT MUSS
GESCHLOSSEN WERDEN.
Die Halterungen durch Anziehen der Muttern
16
befestigen, bis die EPDM-Dichtung des Geräts
zwischen 3 und 6 mm komprimiert wird.
Wichtiger Hinweis: Um das Eindringen von
Wasser in die Kabine zu verhindern, die die
Verbindung der EPDM-Dichtung mit der
Grundplatte des Compact wie in Schema
gezeigt überprüfen.
3-6mm.
Schutzdach Kabine
Die Autobloc-Mutter
anziehen, bis die EPDM-
16
Dichtung zwischen 3 und 6
mm komprimiert wird.
Die Muttern (4) M8 anziehen, um sie an der
17
Grundplatte zu befestigen.
Konsole auf
Junta EPDM
10 mm*
(*) (Ungefähr nach deur drücken)
den
15
EPDM-Dichtung
Grundplatte
Halterung
58
Air conditioning for vehicles
Die komprimierung
der EPDM-Dichtung
überprüfen auhaud
eines stahlbaudmabes
ni den vier ecken.
16
17
