ESTERNO CABINA:
4

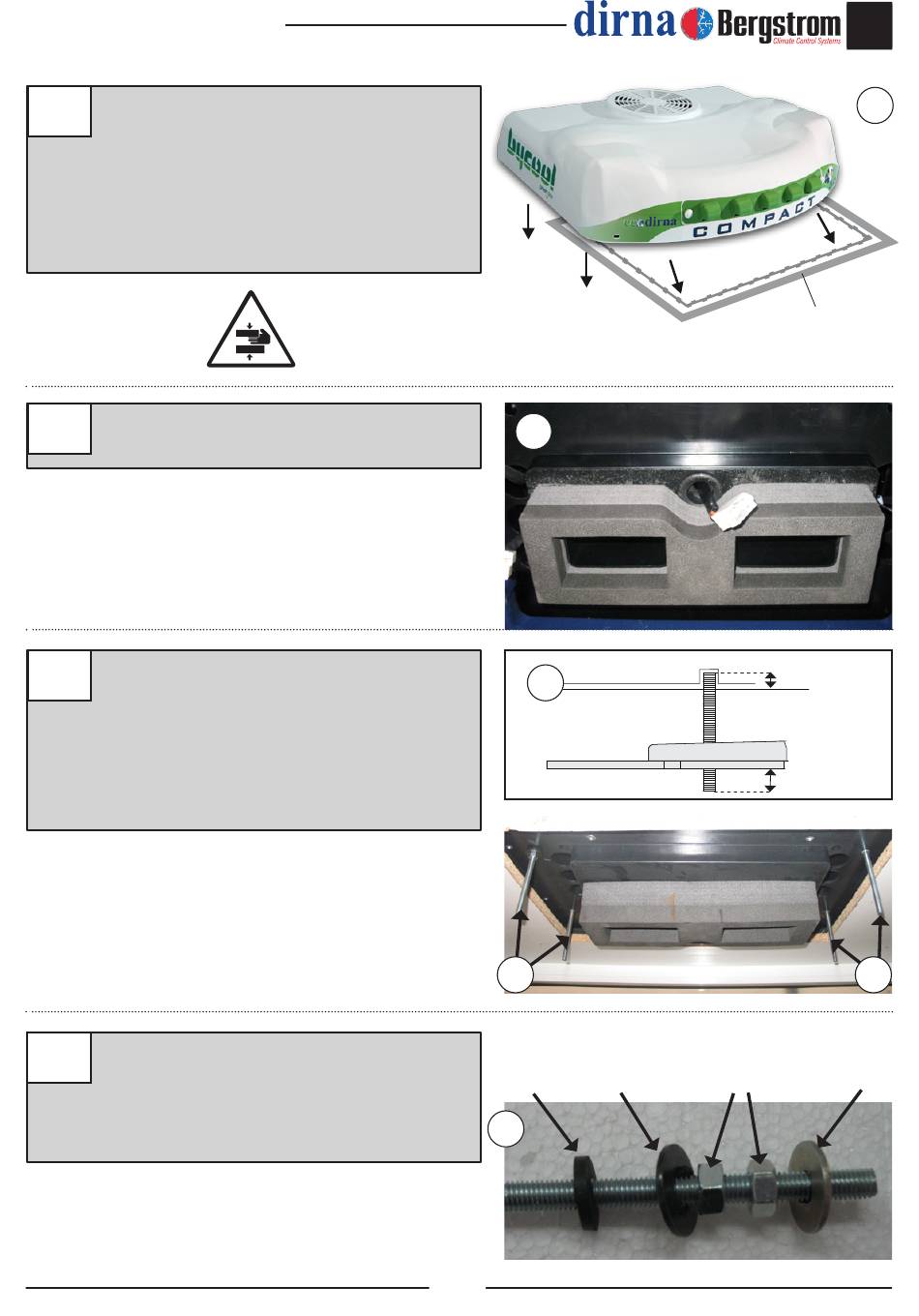

Inserire il Compact nel vano.
Attenzione! Quando si posiziona l'impianto
sul vano del tettuccio apribile, controllare
che le uscite di scarico non siano ostruite
dalla guarnizione EPDM.
Montare il canalizzatore di gommapiuma con
5
la parte più morbida sulla base dell'impianto.
INTERNO CABINA:
6
Avvitare di circa 5 mm le (4) viti prigioniere
da 8/125x100 o 120 mm, a seconda della
distanza (maggiore o minore) dall'impianto
finché, posizionando i supporti di fissaggio, le
viti non sporgono di 20 mm dagli stessi.
Inserire (8) rondella di gomma Ø 7, (1) rondella
7
piana Ø 1 a testa larga, (2) dadi M8 e (1)
rondella piana Ø 8 a testa larga, su ciascuna
vite prigioniera precedente, seguendo questo
ordine.
Air conditioning for vehicles
5
Base unità
6
Vite prigioniera
6
Rondella piana Ø
Rondella
8 a testa larga
gomma
7
69
ES
IT
4
Oblò
5 mm
Soporte
20 mm
6
Rondella piana
Dado M8 Ø 8 a testa larga
