dirna Bergstrom bycool green line COMPACT 3.0 Instructions De Montage page 52

COMPACT 3.0
GE

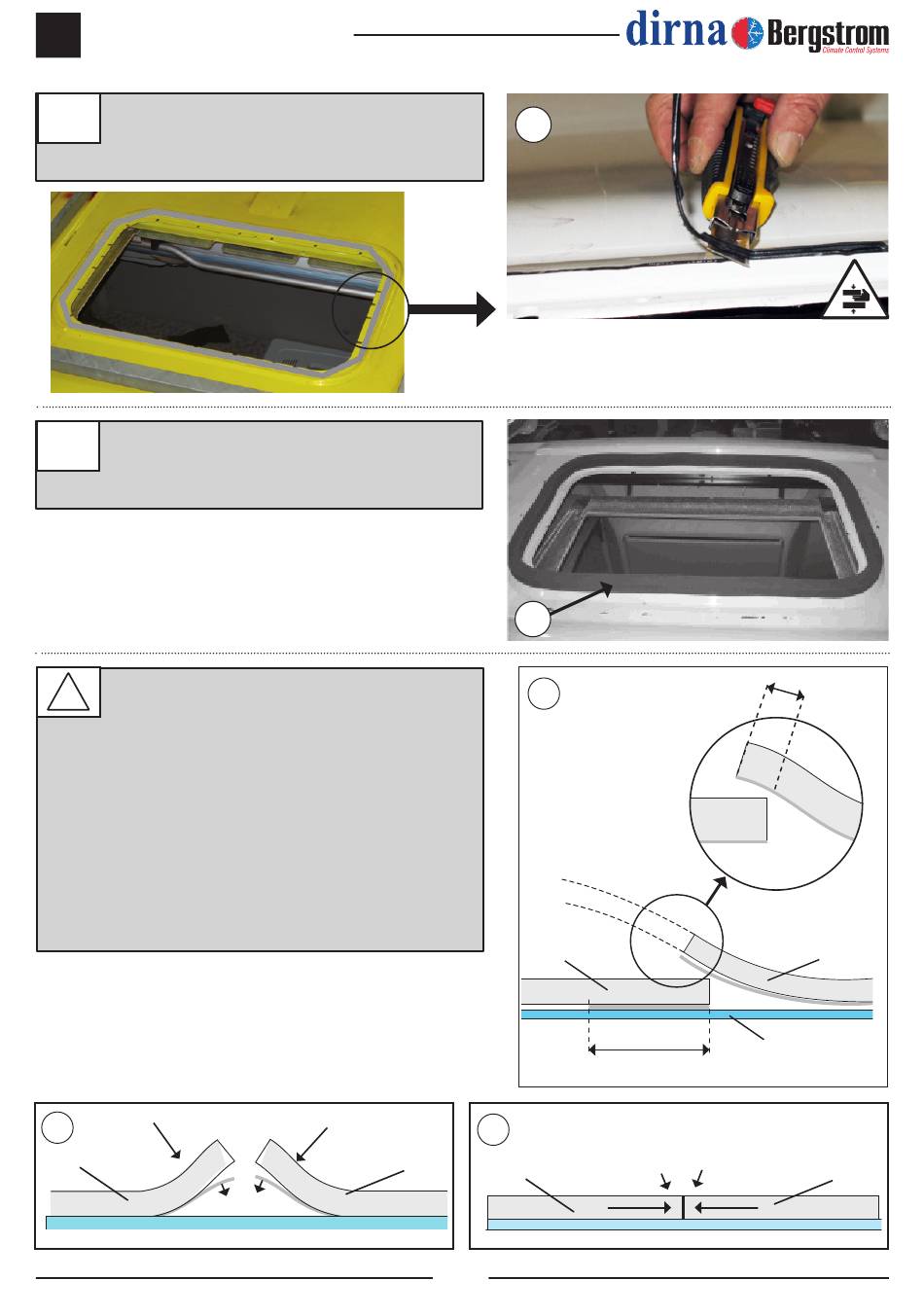

2 Vor dem Ankleben der EPDM-Dichtung die
Klebstoffreste von der oberen Kabinenfläche
entfernen.
Die EPDM-Dichtung um die Lukenöffnung
3
herum ankleben (siehe Detailansicht für das
Schneiden der Ränder).
WIE DIE EPDM-DICHTUNG GESCHNITTEN
!
WIRD, UM WASSERUNDICHTIGKEITEN IN
DIE KABINE ZU VERMEIDEN
A- Dichtung
Papierschutz von 100 mm auf jeder Seite
beibehalten.
B- Die zwei Papierstücke entfernen.
C- Unter Anpressen beider Enden aufkleben.
B
Dichtung
aufkleben und dabei
Dichtung
Entfernen
2
3
A
einen
Dichtung
Ca. 100 mm (Schutzpapier)
C
Dichtung
52
Air conditioning for vehicles
15 mm
Dichtung
Kabinendach
Dichtung
