Elkablar och styrenhet

Monteringen och anslutningarna måste göras av utbil-
dad yrkespersonal!
Manövreringshjälpen får endast anslutas till 12 V batterier
(likspänning)!
Innan några arbeten på enheten påbörjas skall batteriet
och all extern strömförsörjning kopplas från.
Den elektriska installationen måste uppfylla de tekniska
och administrativa bestämmelserna i användningslandet
(t.ex. EN 1648-1). Nationella föreskrifter och regler måste följas.
På varje drivenhet har två högeffektskablar monterats i förväg
för körmotorn (6 mm²). Markera respektive motoranslutningska-
blar (motor A resp. B – se även kopplingsschema) och dra dem
provisoriskt längs husvagnens golv till avsedd monteringsplats
för styrenheten. En lämplig plats för styrenheten är t.ex. en för-
varingslåda för sängkläder i manövreringshjälpens omedelbara
närhet med ett minsta avstånd till batteriet på 40 cm, som
inte får ha en metallisk inkapsling.
Sätt in styrenheten i förvaringslådan och fixera den med de bi-
fogade skruvarna för spånplatta (5 x 16).
Markera ett hål Ø 25 mm på husvagnens golv för genomföring
av kablarna. Hålet skall ligga ca 150 mm från styrenhetens
kopplingslist.
Var försiktig så att du inte borrar i underliggande ramde-
lar, tankar, gasol-, vattenledningar eller elektriska
ledningar!
Borra upp hålet, dra kablarna genom husvagnsgolvet till styr-
enheten och lägg dem så att de inte utsätts för nötning (i
synnerhet vid genomföring genom metallväggar). Använd de
bifogade skyddsrören för att undvika skador på kablarna.
Körmotorerna rör sig vid fram- och bortsvängning.
För att utjämna detta skall kablarna i detta område fästas
löst med ett visst spelrum för att undvika att kablarna töjs. Inga
kablar får dras över styrenheten!
Fixera kablarna på chassit resp. underredet med de bifogade
klämmorna och skruvarna.
Täta hålet i husvagnens golv med ett plastiskt
karosstätningsmedel.

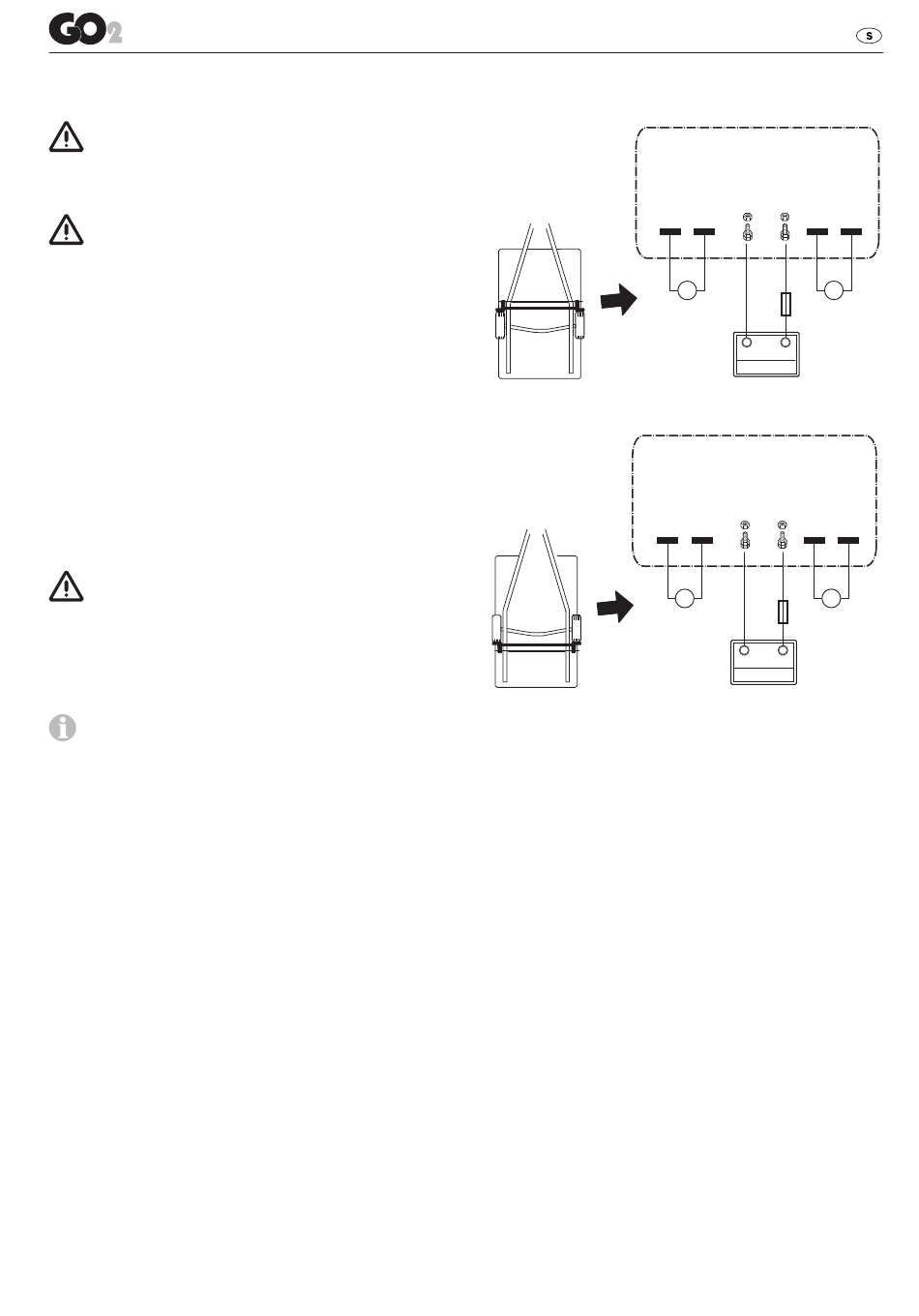

Manövreringshjälp RH 2
Kopplingsschema
Montering
framför axeln
Vy från ovan
B A
Bild 29
Montering
bakom axeln
Vy från ovan
–
A
B
Bild 30
Anslutning av körmotorerna
Motorkablarna måste dras så att de inte kan slitas av eller ska-
das på annat sätt.
För långa kablar måste förläggas i slingor utan öglor och får
inte förkortas.
Öppna klaffen på styrenhetens kopplingslist och anslut kablar-
na enligt kopplingsschemat (röd = plus, svart = minus). Skjut
flatstiften fullständigt på stickkontakterna. Var noga med att an-
slutningen blir rätt! Tryck ner klaffen tills den snäpper fast.
Körmotor Körmotor
Batteri
– +
4 3 2
+ – +
A
- +
Körmotor Körmotor
Batteri
– +
4 3 2
+ –
B A
-
+
1
–
B
1
+
