Collegamento Della Batteria; Avvertenze; Prova Di Funzionamento - GO2 RH 2 Mode D'emploi

Collegamento della batteria

Un errato collegamento della batteria può causare mal-
funzionamenti della centralina.
Le batterie con elettrolita liquido devono essere installate in un
box separato con sfiato verso l'esterno. Il fusibile nel condut-
tore positivo deve pertanto essere collegato esternamente al
box. Per le batterie al gel e AGM ciò non è necessario. Rispet-
tare le istruzioni di installazione del costruttore di batterie.
Le uscite dei poli devono essere posate separatamente fino a
oltre il fusibile nel conduttore positivo.
- +

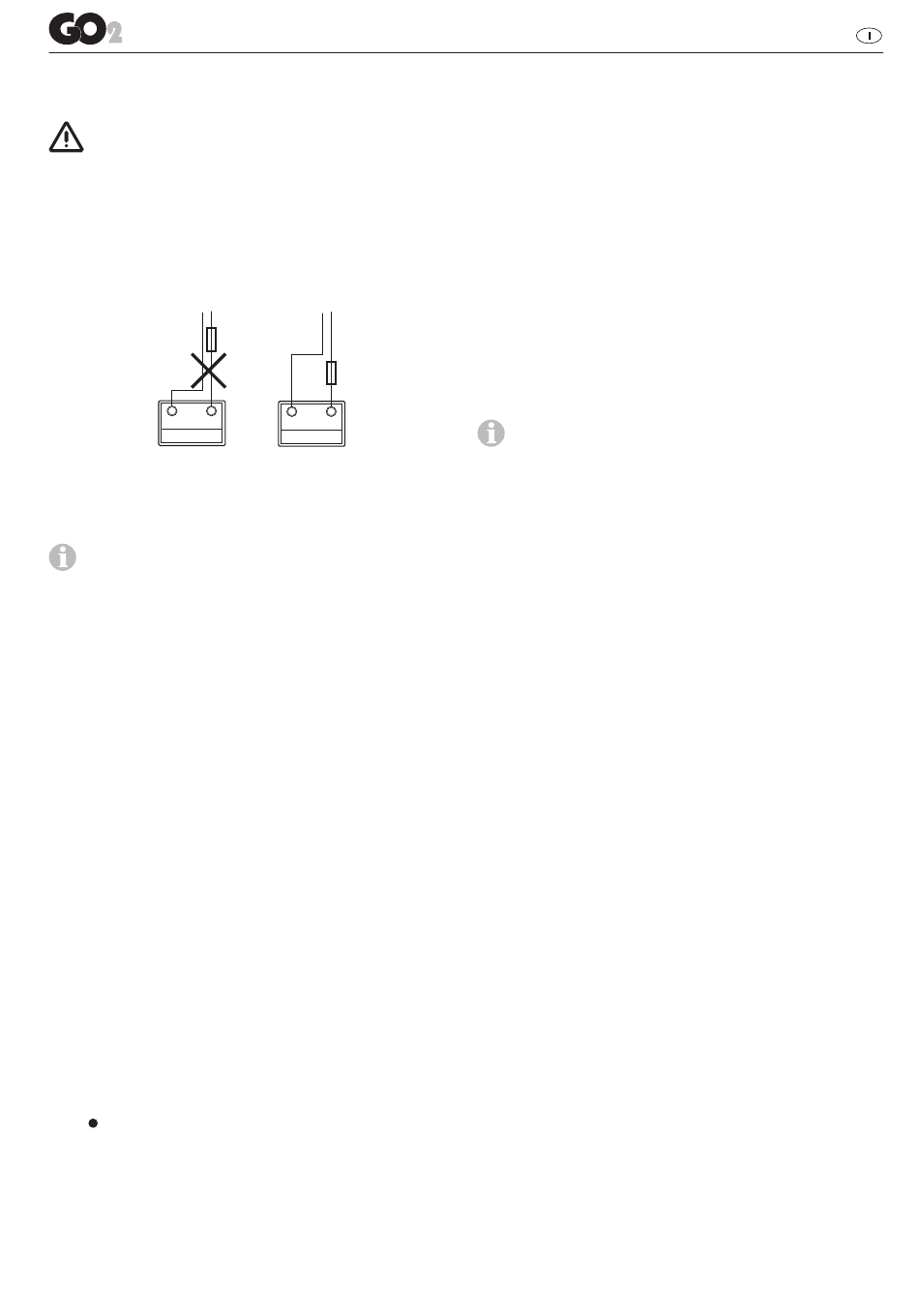

Figura 31
Portare i cavi di collegamento della batteria (utilizzare soltanto i
cavi originali in dotazione) fino alla centralina e fissarli in modo
sicuro utilizzando le viti e le graffe fornite.
I cavi di collegamento della batteria non devono essere
allungati. Devono essere fatti passare separatamente ri-
spetto ai cavi del motore e non devono essere posati sulla
centralina.
Posare i cavi di collegamento della batteria in modo che (in
particolare in caso di passaggio in pareti metalliche) non sia
possibile un loro sfregamento. Come protezione, utilizzare
opportuni isolatori passanti per evitare che i cavi vengano
danneggiati. Collegare i cavi di collegamento della batteria ai
morsetti della batteria (rosso = polo positivo, nero = polo
negativo).
Il collegamento alla centralina (in base allo schema di collega-
mento) deve essere realizzato nella sequenza: dado, occhiello
tondo collegamento batteria, dado (coppia di serraggio 7 Nm ±1).
Collegare il fusibile del conduttore positivo (150 A) accanto al
polo positivo.

Prova di funzionamento

Verificare che la batteria per il funzionamento dell'ausilio di ma-
novra sia completamente carica.
Posizionare il caravan all'esterno su un terreno sgombro e
pianeggiante e inserire il freno a mano o fissarlo in modo che
non possa rotolare via. I rulli di trasmissione non possono
appoggiare sulle ruote e gli elementi angolari devono essere
sollevati.
Collegare i morsetti alla batteria. Assicurarsi che tutti i cavi sia-
no fissati in modo sicuro e non siano caldi come pure che non
siano presenti segni di cortocircuiti, ecc.
Posizionare l'interruttore a scorrimento del telecomando su
«On» . Si accende così il telecomando, il LED verde lampeg-
gia fino a quando la centralina è pronta per l'uso. Se il LED non
si illumina, controllare la polarità e lo stato delle batterie del
telecomando. Il telecomando si disattiva dopo circa 60 secondi
se non viene premuto nessun comando.
Controllare che entrambi i motori di azionamento siano fermi.
A telecomando attivato e ad una distanza non superiore a 2 m
dalla centralina, spostare il cursore in avanti: i due rulli di tra-
smissione devono ruotare in avanti.
-
+
Ausilio di manovra RH 2
Spostare l'interruttore a scorrimento del telecomando su «Off»
per spegnere il telecomando e quindi l'ausilio di manovra.
Accostare i rulli di trasmissione ai pneumatici mediante la leva
di avvicinamento fornita in dotazione. Ruotare la leva di avvici-
namento fino a quando si blocca meccanicamente e non può
più essere girata senza esercitare una forza eccessiva (posi-
zione finale quasi orizzontale).
Assicurarsi che attorno al caravan non vi siano ostacoli di al-
cun genere, togliere il freno a mano o rimuovere la protezione
antirotolamento e accendere il telecomando. Ora controllare
più volte tutte le funzioni in base alle istruzioni per l'uso.
Tirare il freno a mano del caravan o fissarlo in modo che non
possa rotolare via. Spostare l'interruttore a scorrimento del te-

lecomando su «Off» per spegnere il telecomando e l'ausilio
di manovra. Allontanare i rulli di trasmissione utilizzando la leva
di avvicinamento e controllare di nuovo la misura della distanza
tra rullo e pneumatico. Se necessario, regolarla.
La distanza tra rulli di trasmissione allontanati e
pneumatici è di 20 mm.

Avvertenze

L'installatore o il proprietario del veicolo dovrà applicare l'a-
desivo giallo di avviso fornito con l'apparecchio in un punto
del veicolo ben visibile a tutti gli utilizzatori (ad es. sulla porta
dell'armadio)! Gli eventuali adesivi mancanti possono essere
richiesti al proprio rivenditore.

53
