Levage; Installation; Couples De Serrage - Danfoss VLT AutomationDrive FC 301 Manuel D'utilisation

Installation

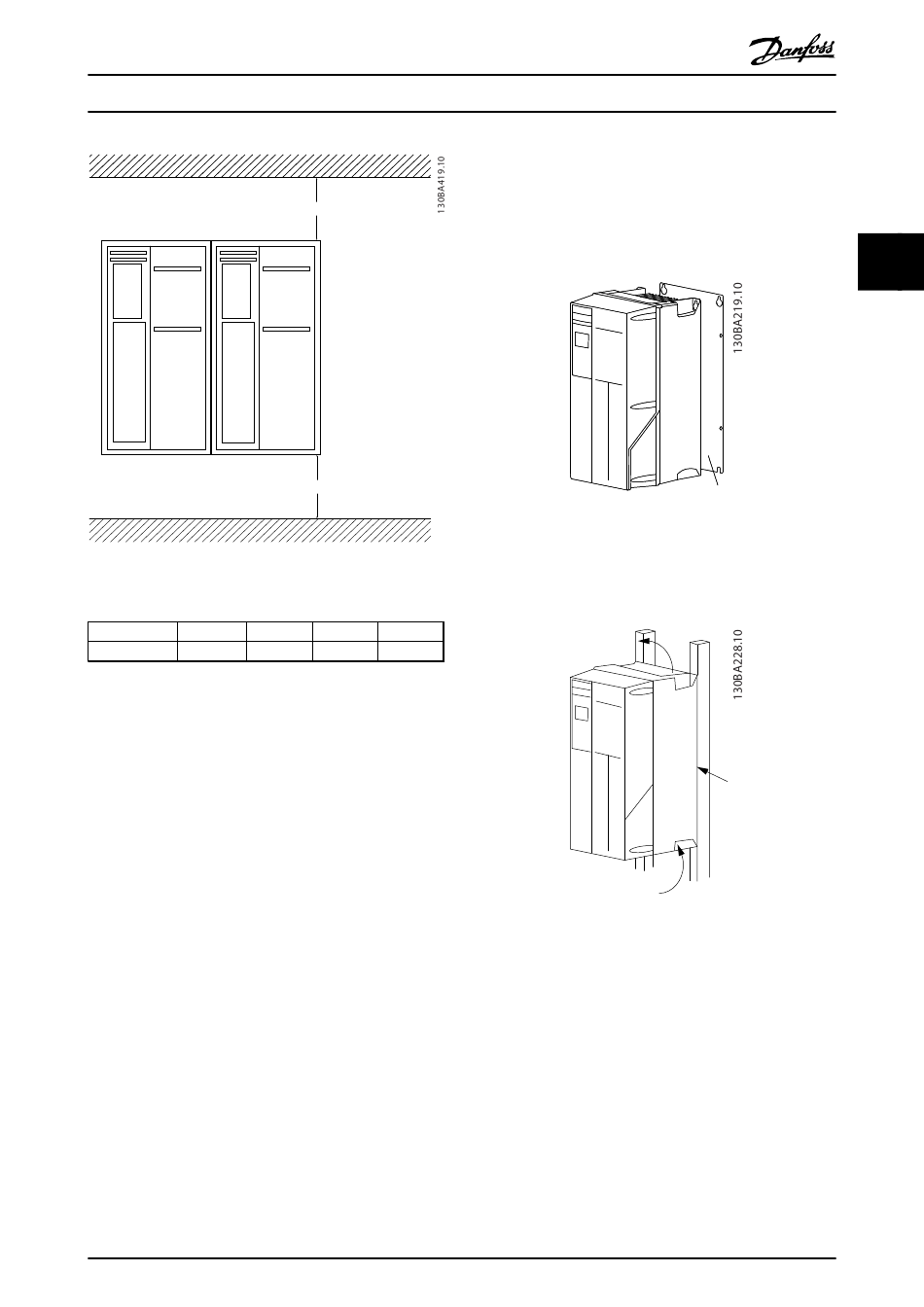

Illustration 2.1 Dégagement en haut et en bas
pour le refroidissement
Protection A1-A5
a/b [mm] 100
Tableau 2.1 Exigences de dégagement minimum pour la
circulation d'air

2.3.2 Levage

•
Vérifier le poids de l'unité pour déterminer la
méthode de levage la plus sûre.
•
S'assurer que le dispositif de levage est adapté à
la tâche à réaliser.
•
Si nécessaire, prévoir un élévateur, une grue ou
un chariot élévateur à fourche présentant les
caractéristiques qui conviennent au déplacement
de l'unité.
•
Pour le levage, utiliser les anneaux de levage sur
l'unité le cas échéant.
2.3.3 Installation
•
Monter l'unité à la verticale.
•
Le variateur de fréquence permet l'installation
côte à côte.
•
Veiller à ce que l'emplacement d'installation soit
suffisamment résistant pour supporter le poids de
l'unité.
•
Pour créer une circulation d'air de refroidis-
sement, monter l'unité sur une surface plane
Manuel d'utilisation du VLT
AutomationDrive
a
b
B1-B4 C1, C3 C2, C4
200 200 225
®
MG33AM04 - VLT est une marque déposée Danfoss
®
solide ou sur la plaque arrière optionnelle (voir
l'Illustration 2.2 et l'Illustration 2.3).
•
Le montage incorrect peut entraîner une
surchauffe et une performance réduite.
•
Utiliser les trous de montage ovalisés (si présents)
sur l'unité pour le montage mural.
Illustration 2.2 Installation correcte sur plaque arrière
L'élément A est une plaque arrière correctement installée
pour que la circulation d'air nécessaire refroidisse l'unité.
Illustration 2.3 Installation correcte sur rails
REMARQUE!
La plaque arrière est nécessaire pour le montage sur rails.

2.3.4 Couples de serrage

Voir la section 10.4 Couples de serrage des raccords pour
connaître les spécifications de serrage correctes.
2
A
A
9
2
